Oznacznik OZ-1/"8"=100SZT E04ZP-01020200900

Oznaczniki przewodów do kabli 2,5-3,5 mm z nadrukiem cyfry 8

Oznacznik przewodów serii OZ-1 przeznaczony jest do jednoznacznego identyfikowania przewodów, kabli i światłowodów w rozdzielnicach oraz instalacjach elektrycznych. Wersja z nadrukiem cyfry 8 umożliwia szybkie oznaczanie ciągów przewodów zgodnie z przyjętą numeracją, a obecność pola tekstowego pozwala na uzupełnienie oznaczenia w razie potrzeby.

Budowa i materiały

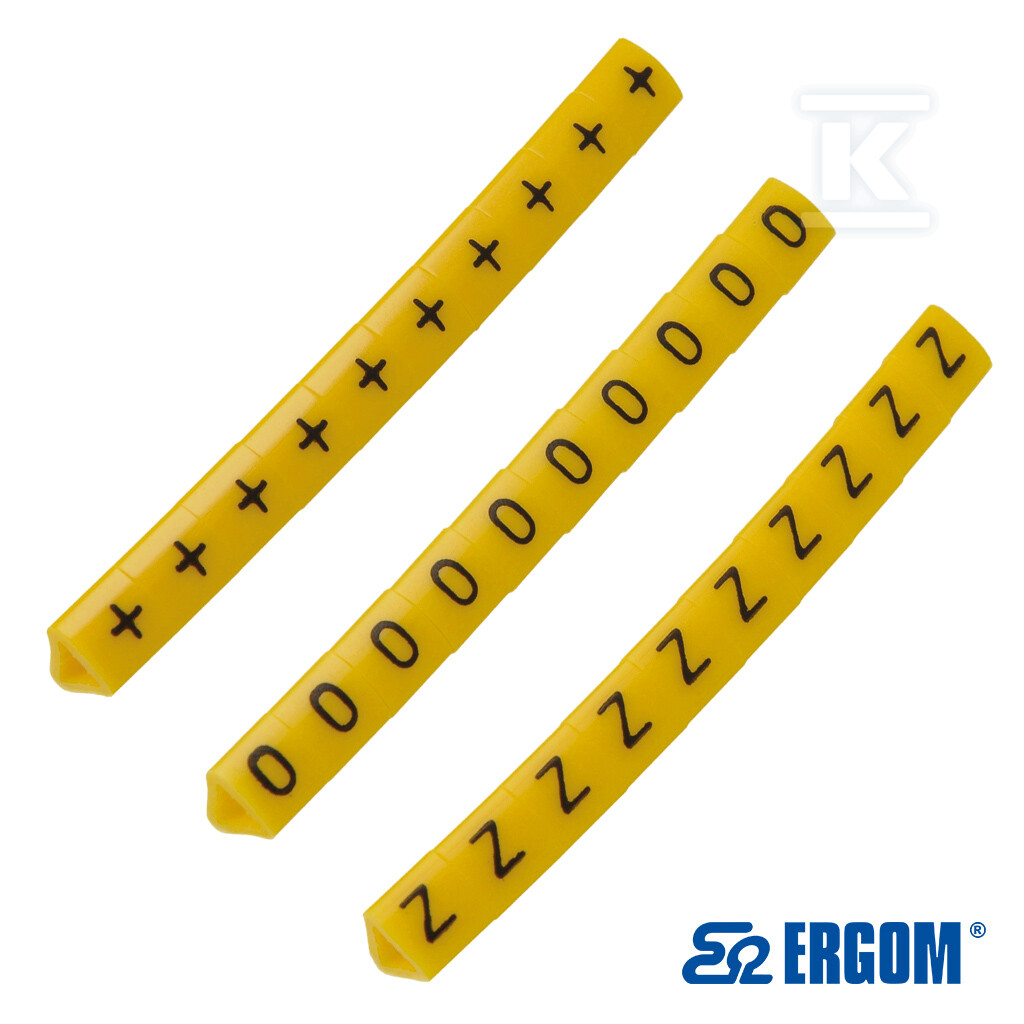

Korpus wykonany jest z tworzywa sztucznego PCV, w kolorze żółtym z czarnym nadrukiem cyfry. Oznacznik ma konstrukcję grubościenną, nieprzezroczystą, z wewnętrznym ząbkowaniem, które stabilizuje element na izolacji i ogranicza jego przesuwanie po zamontowaniu. Sposób montażu to wtyk na przewód, bez użycia narzędzi. Wymiary użytkowe to długość 5,8 mm i szerokość 6,6 mm, co zapewnia czytelność znaku przy zachowaniu kompaktowej formy na kablu o średnicy zewnętrznej 2,5-3,5 mm. Ząbkowanie wewnętrzne oraz profil grubościenny zwiększają trwałość mechanicznego trzymania na przewodzie.

Montaż i zastosowanie

Oznacznik zakłada się bezpośrednio na izolację przewodu w pozycji wtykowej. Przeznaczony jest do kabli o średnicy 2,5 mm do 3,5 mm, co pokrywa typowe przekroje żył stosowane w instalacjach niskonapięciowych. Dzięki temu sprawdza się przy oznaczaniu:

• przewodów instalacyjnych w rozdzielnicach i tablicach,
• linii sygnałowych i sterowniczych,
• światłowodów.

Nadruk cyfrowy jest stały, a żółte tło zapewnia dobrą kontrastowość w warunkach ograniczonego oświetlenia rozdzielnicy.

Warunki pracy i logistyka

Materiał PCV zapewnia pracę w zakresie temperatur od -30 °C do +70 °C, co pozwala na stosowanie oznacznika zarówno w pomieszczeniach, jak i w instalacjach narażonych na wahania temperatury. Standardowe opakowanie zawiera 100 szt., co ułatwia kompletowanie oznaczeń dla większych ciągów przewodów w ramach jednej numeracji.
