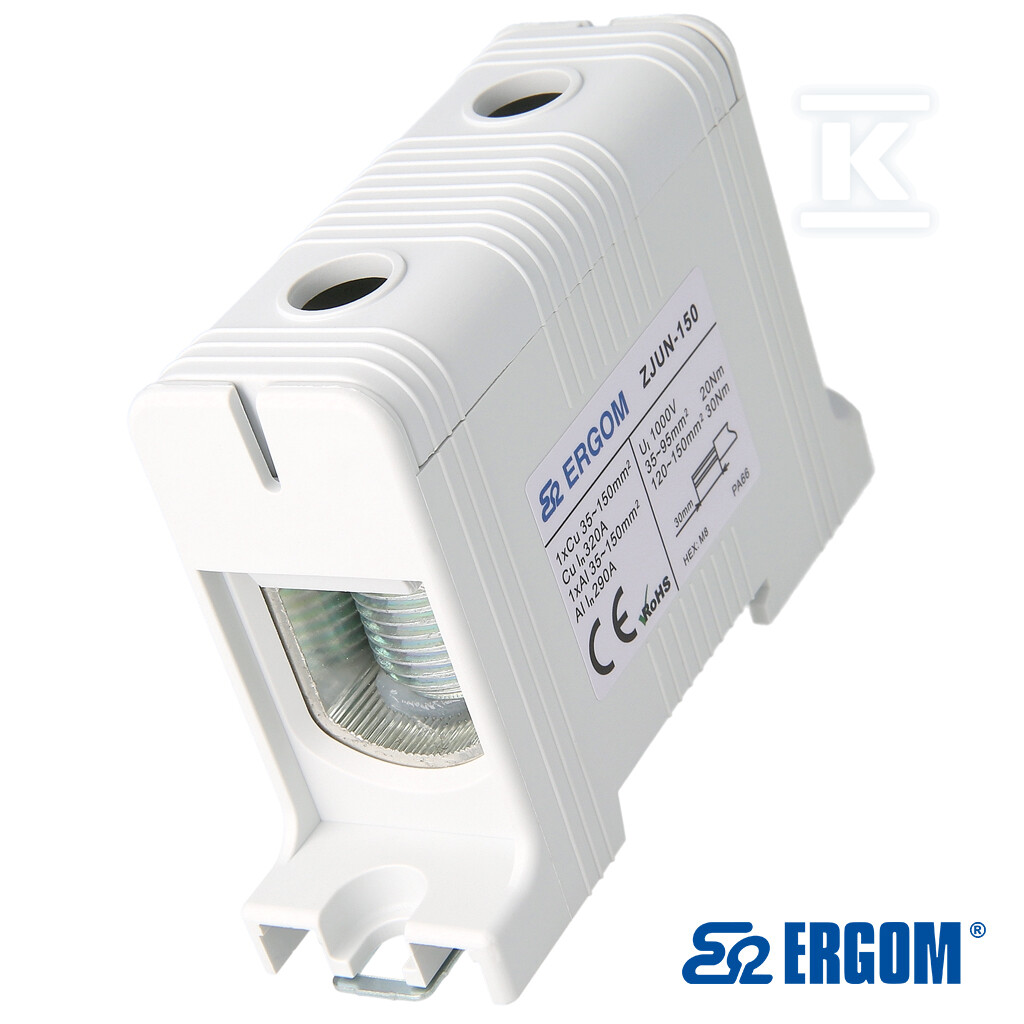

Złączka montażowa ZJUN-150 R34RR-07010001903

Złączka szynowa 1-torowa Al/Cu do łączenia przewodów 35-150 mm2

Złączka szynowa ZJUN-150 to 1-torowe połączenie śrubowe przeznaczone do łączenia przewodów aluminiowych i miedzianych w rozdzielnicach nn oraz układach dystrybucyjnych. Pracuje przy napięciu znamionowym izolacji do 1000 V i zapewnia prąd ciągły 320 A dla miedzi oraz 290 A dla aluminium. Zakres przyłączanych przekrojów to 35 ... 150 mm2 dla przewodów jednodrutowych, wielożyłowych oraz linkowych z i bez końcówki tulejkowej, co pozwala na elastyczne prowadzenie instalacji bez konieczności stosowania przejściówek.

Konstrukcja i materiały

Tor prądowy wykonany jest ze stopu aluminium cynowanego, co zapewnia kompatybilność z żyłami Al i Cu i ogranicza ryzyko korozji galwanicznej. Śruby stalowe pokryte pastą stykową poprawiają jakość styku i stabilność połączenia w czasie. Korpus i pokrywa z poliamidu 6.6 dają wysoką wytrzymałość mechaniczną oraz klasę palności UL 94 V0. Izolacja z tworzywa termoplastycznego utrzymuje kolor szary i szerokość rastra 29 mm.

Połączenie realizowane jest z góry, dwoma śrubami na biegun, z zalecaną długością odizolowania przewodu 30 mm i kształtem zaciśnięcia końcówki na lince trapez. Zalecany moment dokręcenia to 30 Nm przy użyciu końcówki HEX M8. Wymiary 97 x 29 x 59 mm oraz stopień ochrony IP20 pozwalają na zabudowę w standardowych rozdzielnicach. Liczba biegunów wynosi 1, a liczba torów 1.

Montaż i warunki pracy

Złączka przeznaczona jest do montażu na szynie montażowej DIN TH-35 mm, również na szynie TSE 35, oraz bezpośrednio do podłoża. Pozycja połączenia z góry ułatwia okablowanie w rozdzielnicy. Zakres temperatur pracy -40 ... 100 °C zapewnia stabilność parametrów w zmiennych warunkach środowiskowych. Konstrukcja nie wymaga kołnierza wprowadzeniowego ani płytki zamykającej.

Parametry elektryczne i zgodność

Urządzenie spełnia wymagania PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych i uzyskało pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi. Wytrzymałość elektryczna wynosi 4 kV, a napięcie znamionowe izolacji Ui to 1000 V. Prąd znamionowy In to 320 A.

Dzięki połączeniu śrubowemu obu stron, jednemu biegunowi i dwóm zaciskom na biegun, złączka zapewnia trwałe i powtarzalne połączenie Al/Cu bez dodatkowych smarów czy podkładek.
