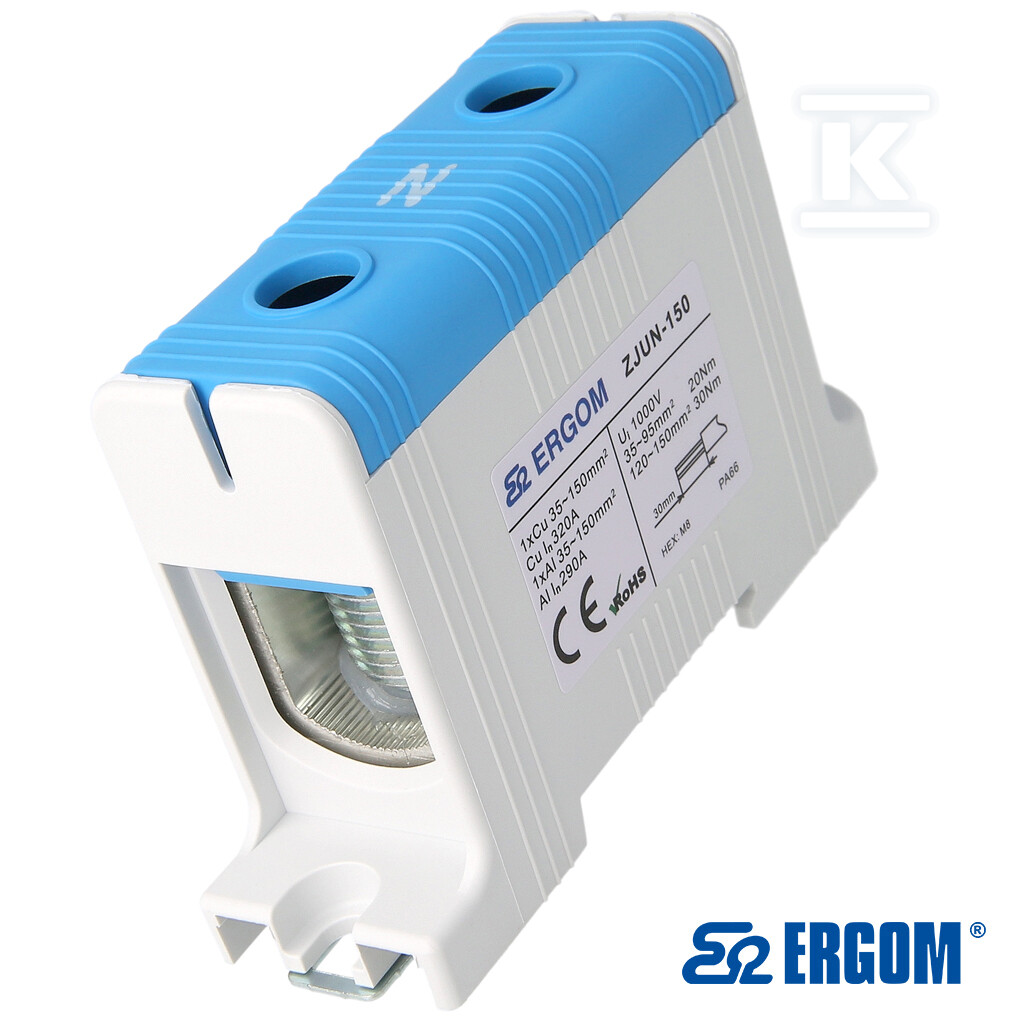

Złączka montażowa ZJUN-150/ niebieski R34RR-07010002903

Złączka szynowa 1-torowa do łączenia przewodów Al i Cu o przekroju do 150 mm2

Złączka przeznaczona jest do trwałego połączenia żył aluminiowych i miedzianych w rozdzielnicach nN oraz układach dystrybucyjnych. Przystosowana do pracy przy napięciu znamionowym do 1000 V i prądzie ciągłym 320 A dla miedzi oraz 290 A dla aluminium. Niebieski korpus z poliamidu 6.6 zapewnia klasę palności UL 94 V0 i dobrą czytelność w rozdzielnicy. Połączenie śrubowe z góry umożliwia szybki montaż i kontrolę dokręcenia.

Konstrukcja i materiały

Tor prądowy wykonany jest ze stopu aluminium cynowanego, co ogranicza korozję galwaniczną przy styku Al/Cu i zapewnia kompatybilność z oboma rodzajami przewodów. Korpus i pokrywa z poliamidu 6.6 dają wysoką wytrzymałość mechaniczną oraz odporność na warunki rozdzielnicowe. Śruby stalowe pokryte pastą stykową poprawiają jakość styku i stabilność połączenia w czasie.

Zaciski śrubowe rozmieszczone są na jednym biegunie, z dwoma punktami przyłączeniowymi na biegun. Zalecany moment dokręcenia to 30 Nm przy użyciu wkrętaka HEX M8. Długość odizolowania przewodu wynosi 30 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy. Szerokość rastra to 29 mm, a wymiary obudowy to 97 x 29 x 29 mm. Stopień ochrony to IP20.

Montaż i zastosowanie

Montaż odbywa się na szynie montażowej DIN TH-35 mm, typowo szyna TSE 35, lub bezpośrednio do podłoża. Pozycja połączenia z góry ułatwia prowadzenie przewodów w rozdzielnicy. Złączka nie wymaga płytki zamykającej i nie ma kołnierza wprowadzeniowego.

Zakres temperatur pracy to -40 ... 100 °C, co pozwala na zastosowanie w pomieszczeniach technicznych i w instalacjach narażonych na duże wahania temperatury. Jeden tor i jeden biegun upraszczają schematyzację. Przystosowanie do przewodów jednodrutowych, wielożyłowych oraz linkowych z końcówką tulejkową i bez niej zwiększa elastyczność doboru przewodów na budowie.

Parametry elektryczne i zgodność z normami

Złączka akceptuje przekrój przyłączanego przewodu 35 ... 150 mm2 dla przewodu jednodrutowego, wielożyłowego oraz linkowego bez i z końcówką tulejkową. Prąd znamionowy In wynosi 320 A, a napięcie znamionowe izolacji Ui to 1000 V. Wytrzymałość elektryczna sięga 4 kV.

Spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi.
