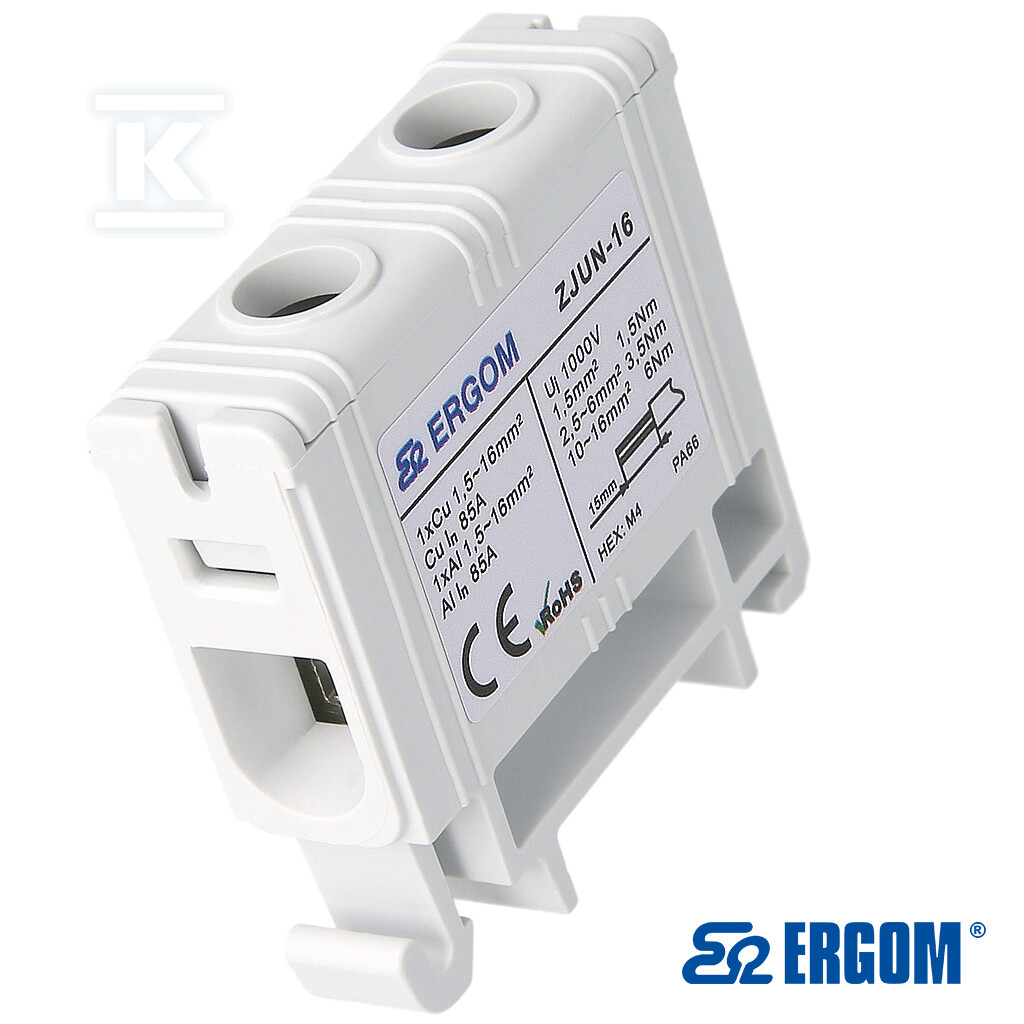

Złączka montażowa ZJUN-16 R34RR-07010001403

Złączka szynowa Al/Cu do łączenia przewodów 16 mm2 w rozdzielnicach nN

Jednotorowa złączka montażowa przeznaczona do bezpiecznego łączenia żył aluminiowych i miedzianych w instalacjach do 1000 V. Sprawdzi się w rozdzielnicach nN i układach dystrybucyjnych, gdzie wymagane jest trwałe połączenie Al/Cu bez ryzyka korozji kontaktowej. Kompaktowa obudowa pozwala na montaż pod maskownicą aparatury modułowej, a połączenie śrubowe od góry ułatwia okablowanie w ciasnych wnętrzach rozdzielnicy.

Konstrukcja i materiały zapewniające trwały styk Al/Cu

Tor prądowy wykonany jest ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu oraz ogranicza zjawisko korozji galwanicznej. Styk poprawiają stalowe śruby ocynkowane pokryte pastą stykową, które stabilizują połączenie i zwiększają jego trwałość w czasie eksploatacji.

Korpus i pokrywa wykonane są z poliamidu 6.6, tworzywa termoplastycznego o wysokiej wytrzymałości mechanicznej. Materiał izolacyjny osiąga klasę palności UL 94 V0. Wymiary 43,5 x 13,9 x 40,3 mm i szerokość rastra 13,9 mm pozwalają na gęste upakowanie na szynie. Złączka ma jeden biegun z dwoma zaciskami śrubowymi, nie wymaga płytki zamykającej i nie posiada kołnierza wprowadzeniowego. Kolor wykonania to szary.

Parametry elektryczne i warunki pracy

Złączka pracuje z prądem ciągłym 85 A zarówno dla Al, jak i Cu, przy napięciu znamionowym izolacji 1000 V. Wytrzymałość elektryczna wynosi 4 kV. Przekrój znamionowy to 16 mm2, a dopuszczalny zakres przyłączeniowy obejmuje przewody jednodrutowe, wielożyłowe oraz linkowe bez i z końcówką tulejkową w zakresie 1,5 ... 16 mm2. Długość odizolowania przewodu to 15 mm, a zalecany moment dokręcenia śrub to 6 Nm przy użyciu wkrętaka HEX M4. Kształt zaciśnięcia końcówki na lince jest trapezowy.

Urządzenie spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych i uzyskało pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi. Stopień ochrony to IP20, a deklarowany zakres temperatur pracy to -40 ... 100 °C. W warunkach typowej eksploatacji rozdzielnicowej producent podaje zakres -25 °C ÷ +55 °C.

Montaż na szynie DIN i zastosowanie w rozdzielnicach

Montaż odbywa się wyłącznie na szynie montażowej DIN TH-35 mm, typ TSE 35. Pozycja połączenia to z góry/u góry, co ułatwia prowadzenie przewodów w rozdzielnicy. Dzięki kompaktowej budowie złączkę można instalować pod maskownicą aparatury modułowej bez utraty dostępu do zacisków.

• łączenie przewodów Al i Cu o przekroju 1,5 ... 16 mm2 w jednym punkcie
• prąd ciągły 85 A dla Al i Cu przy napięciu izolacji 1000 V
• tor prądowy ze stopu aluminium cynowanego ograniczający korozję kontaktową
• śruby stalowe pokryte pastą stykową dla stabilnego i trwałego połączenia
• klasa palności UL 94 V0 i materiał poliamid 6.6 korpusu i pokrywy
• pozytywny wynik próby zwarciowej IEC TS 60947-7-5:2021 dla żył aluminiowych

Rozwiązanie jest przeznaczone dla instalatorów rozdzielnic oraz projektantów układów dystrybucyjnych wymagających pewnego połączenia Al/Cu w klasie do 1000 V.
