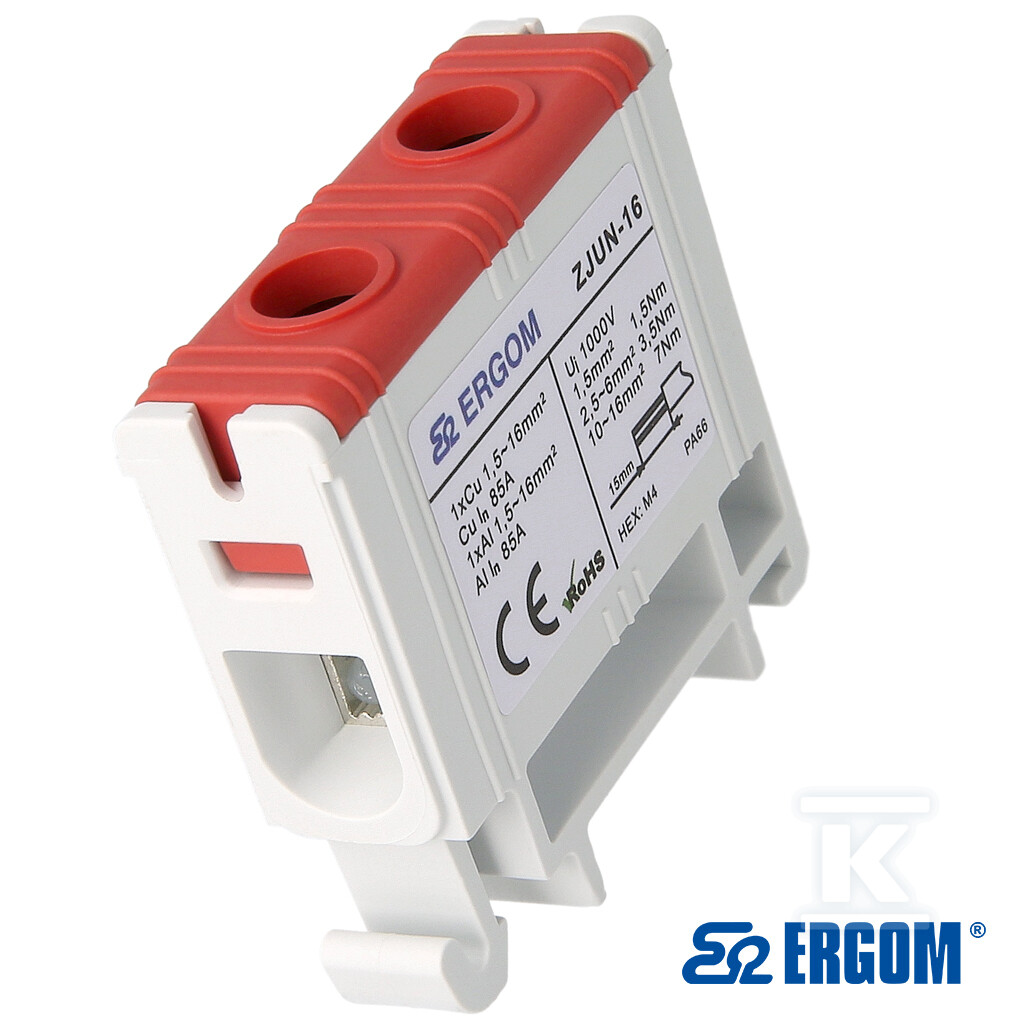

Złączka montażowa ZJUN-16/ czerwony R34RR-07010004103

Złączka szynowa Al/Cu 16 mm2 do łączenia przewodów aluminiowych i miedzianych w rozdzielnicach

Złączka 1-torowa przeznaczona jest do łączenia przewodów aluminiowych i miedzianych o przekroju znamionowym 16 mm2 w instalacjach do 1000 V. Nadaje się do rozdzielnic nN oraz układów dystrybucyjnych, w których wymagane jest trwałe połączenie żył Al i Cu. Wykonanie w kolorze czerwonym ułatwia identyfikację obwodu. Montaż odbywa się na szynie DIN TH-35 mm, w praktyce na szynie TSE 35, z możliwością instalacji pod maskownicą aparatury modułowej. Połączenie realizowane jest z góry, śrubowo, z dwoma zaciskami na biegun.

Konstrukcja i materiały

Tor prądowy wykonany jest ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu i ogranicza ryzyko korozji kontaktowej. Korpus i pokrywa wykonane są z poliamidu 6.6, tworzywa termoplastycznego o klasie palności UL 94 V0. Śruby stalowe ocynkowane pokryte są pastą stykową, co poprawia jakość styku i stabilność połączenia w czasie. Wymiary 43,5 x 13,9 x 40,3 mm oraz szerokość rastra 13,9 mm pozwalają na gęste upakowanie na szynie. Złączka nie wymaga płytki zamykającej i nie posiada kołnierza wprowadzeniowego.

Parametry elektryczne i mechaniczne

Prąd ciągły wynosi 85 A zarówno dla aluminium, jak i dla miedzi. Napięcie znamionowe izolacji to 1000 V, a wytrzymałość elektryczna 4 kV. Przekrój przyłączanych przewodów mieści się w zakresie 1,5 ... 16 mm2 dla przewodów jednodrutowych, wielożyłowych oraz linkowych bez końcówki tulejkowej i z końcówką tulejkową. Długość odizolowania przewodu to 15 mm, a zalecany moment dokręcenia 6 Nm przy użyciu wkrętaka HEX M4. Kształt zaciśnięcia końcówki na lince jest trapezowy. Liczba biegunów to 1, liczba torów to 1, a liczba śrub to 2.

Zastosowanie i zgodność z normami

Złączka spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych i uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla połączeń z żyłami aluminiowymi. Stopień ochrony to IP20, temperatura pracy -25 °C ÷ +55 °C. Dzięki torowi ze stopu aluminium cynowanego i śrubom z pastą stykową połączenie Al/Cu pozostaje stabilne, a ryzyko korozji galwanicznej jest ograniczone.
