Złączka montażowa ZJUN-16/ niebieski R34RR-07010002403

od 1 szt.11,67 zł
brutto / szt.
od 15 szt.8,34 zł
brutto / szt.
z 82 szt.
z 82 szt.
Marka ERGOM
Indeks Onninen:DTA265
Indeks producenta:R34RR-07010002403
Opakowania zbiorcze:1 / 24 / 72 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Klasa palności materiału izolacyjnego zgodna z UL94: V0
Liczba biegunów: 1
Liczba zacisków na biegun: 2
Materiał elementu izolacyjnego: Tworzywo termoplastyczne
Napięcie znamionowe: 1000 V
Pozycja połączenia: Z góry / u góry
Prąd znamionowy In: 85 A
Przekrój przyłączanego przewodu jednodrutowego: 1.5 ... 16 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 1.5 ... 16 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 1.5 ... 16 mm2
Przekrój przyłączanego przewodu wielożyłowego: 1.5 ... 16 mm2
Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
Szerokość / rozmiar rastra: 13.9 mm
Wykonanie przeciwwybuchowe Ex-e - potwierdzone: nie
Wymagana płytka zamykająca: nie
Z kołnierzem wprowadzeniowym: nie
Zakres temperatur pracy: -40 ... 100 °C

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,17 m / 0,1 m / 0,05 m / 0,55 kg / 0,001 m3
Kod celny:85369010

Złączka montażowa ZJUN-16/ niebieski R34RR-07010002403

Kompaktowe połączenie aluminium i miedzi na szynie DIN

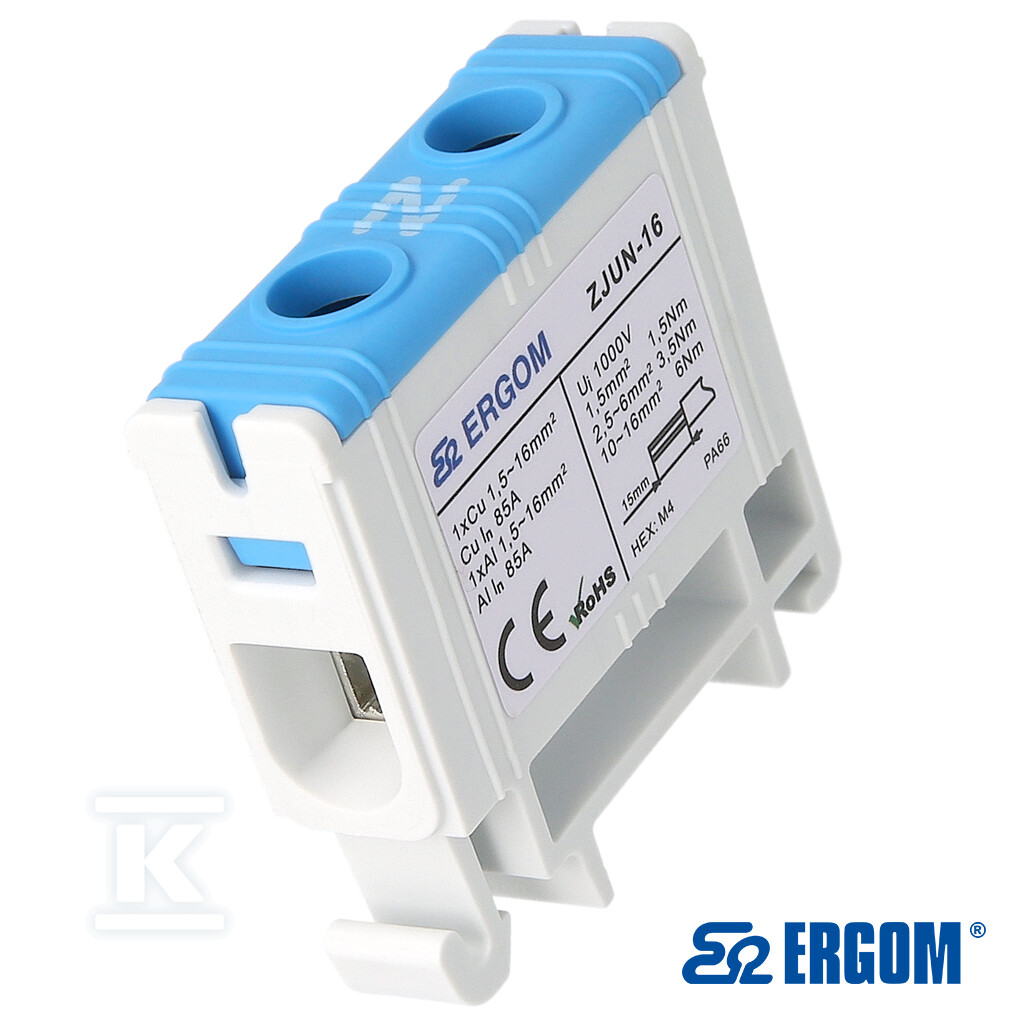

Jednotorowa złączka szynowa przeznaczona do trwałego łączenia przewodów aluminiowych i miedzianych w rozdzielnicach nN oraz układach dystrybucyjnych. Niebieski korpus pozwala na szybką identyfikację obwodu w szafie, a kompaktowe gabaryty 43,5 x 13,9 x 40,3 mm umożliwiają montaż pod maskownicą aparatury modułowej. Połączenie realizowane jest z góry, śrubowo, na szynie montażowej DIN TH-35 mm, typowo TSE 35.

Konstrukcja i materiały

Tor prądowy wykonany jest ze stopu aluminium cynowanego, co zapewnia kompatybilność z żyłami Al i Cu i ogranicza ryzyko korozji galwanicznej. Śruby stalowe ocynkowane pokryte są pastą stykową, poprawiającą jakość styku i stabilność połączenia w czasie. Korpus i pokrywa z poliamidu 6.6 dają wysoką wytrzymałość mechaniczną oraz klasę palności UL 94 V0. Materiał izolacyjny określany jest jako tworzywo termoplastyczne. Szerokość rastra wynosi 13,9 mm, liczba biegunów to 1, a na biegun przypada 2 zaciski. Złączka nie wymaga płytki zamykającej i nie posiada kołnierza wprowadzeniowego.

Parametry elektryczne i mechaniczne

Znamionowy prąd ciągły wynosi 85 A zarówno dla aluminium, jak i miedzi, przy napięciu znamionowym izolacji 1000 V i wytrzymałości elektrycznej 4 kV. Przekrój znamionowy to 16 mm2, a dopuszczalny zakres przyłączeniowy obejmuje przewody jednodrutowe, wielożyłowe oraz linkowe z końcówką tulejkową i bez niej w zakresie 1,5 ... 16 mm2. Długość odizolowania przewodu to 15 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy. Zalecany moment dokręcenia to 6 Nm przy użyciu wkrętaka HEX M4. Stopień ochrony to IP20, a deklarowany zakres temperatur pracy to -40 ... 100 °C. Pozycja połączenia to z góry / u góry.

Montaż i zastosowanie

Montaż odbywa się wyłącznie na szynie TSE 35, co upraszcza instalację w rozdzielnicach modułowych. Kompaktowa budowa pozwala na zabudowę pod maskownicą aparatury, bez konieczności dodatkowych elementów. Złączka służy do łączenia żył Al i Cu w instalacjach do 1000 V, gdzie wymagane jest pewne i trwałe połączenie przy przekrojach do 16 mm2. Dwa zaciski śrubowe na biegun umożliwiają podłączenie dwóch przewodów, a sposób połączenia śrubowego zapewnia powtarzalność montażu.

Zgodność z normami i bezpieczeństwo

Produkt spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskał pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi. Klasa palności materiału izolacyjnego zgodna z UL94 to V0. Wykonanie przeciwwybuchowe Ex-e nie jest potwierdzone.

  • spełnia wymagania normy PN-EN 60947-7-1 dla przewodów miedzianych,

  • pozytywny wynik próby zwarciowej dla przewodów aluminiowych (IEC TS 60947-7-5),

  • przystosowana do łączenia przewodów Al i Cu,

  • tor prądowy ze stopu aluminium cynowanego – ograniczenie zjawiska korozji galwanicznej,

  • śruby pokryte pastą stykową poprawiające trwałość i jakość połączenia,

  • napięcie znamionowe izolacji 1000 V,

  • kompaktowa konstrukcja umożliwiająca montaż pod maskownicą aparatury modułowej.
