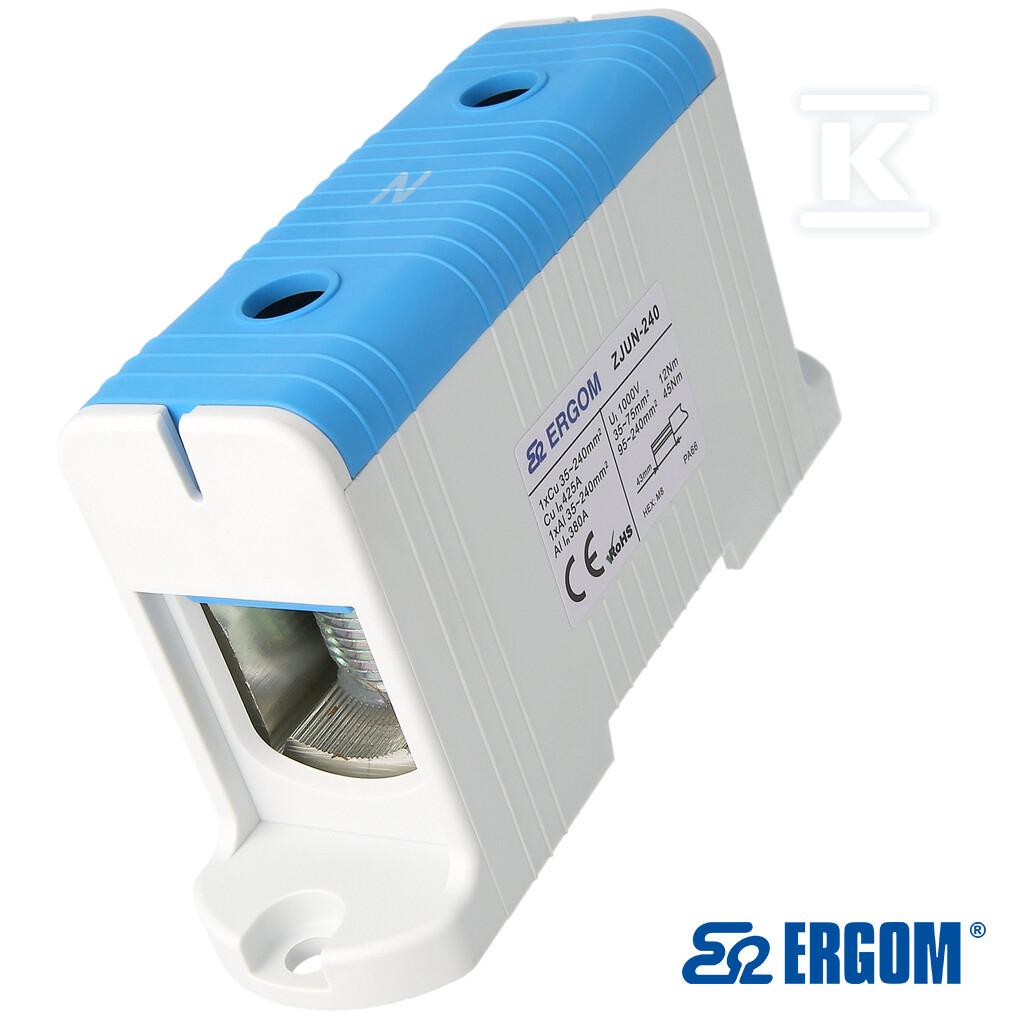

Złączka montażowa ZJUN-240/ niebieski R34RR-07010021001

Złączka szynowa 1-torowa Al/Cu 240 mm2 w obudowie niebieskiej

Złączka przeznaczona jest do trwałego łączenia przewodów aluminiowych i miedzianych w rozdzielnicach nn oraz układach dystrybucyjnych. Jeden tor prądowy z dwoma zaciskami śrubowymi umożliwia połączenie żył Al i Cu o przekroju znamionowym 240 mm2 przy napięciu izolacji do 1000 V. Niebieski korpus z poliamidu 6.6 i połączenie od góry ułatwiają identyfikację i montaż na szynie DIN TH-35 mm.

Konstrukcja i materiały

Tor prądowy wykonano ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu i ogranicza ryzyko korozji galwanicznej. Korpus i pokrywa z poliamidu 6.6 charakteryzują się wysoką wytrzymałością mechaniczną oraz klasą palności UL 94 V0. Element izolacyjny to tworzywo termoplastyczne w kolorze niebieskim, odporne w zakresie temperatur pracy od -40 °C do 100 °C.

Zaciski śrubowe wykonano ze stali ocynkowanej pokrytej pastą stykową, co poprawia jakość styku i stabilność połączenia w czasie. Zalecany moment dokręcenia to 45 Nm przy użyciu końcówki HEX M8. Długość odizolowania przewodu wynosi 43 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy. Stopień ochrony obudowy to IP20, a wymiary wynoszą 130 x 67 x 37 mm przy szerokości rastra 38 mm.

Parametry elektryczne i mechaniczne

Złączka pracuje z prądem znamionowym In 425 A, przy czym prąd ciągły dla miedzi to 425 A, a dla aluminium 380 A. Napięcie znamionowe izolacji Ui wynosi 1000 V, a wytrzymałość elektryczna sięga 4 kV. Przekrój przyłączanego przewodu jednodrutowego, wielożyłowego oraz linkowego z końcówką tulejkową lub bez niej mieści się w zakresie 35 ... 240 mm2.

Układ ma 1 biegun i 1 tor, z 2 zaciskami na biegun. Połączenie elektryczne 1 i 2 to połączenie śrubowe, a pozycja połączenia to z góry / u góry. Liczba poziomów wynosi 1, a montaż realizowany jest na szynie montażowej DIN TH-35 mm.

Zastosowanie i zgodność z normami

Produkt sprawdza się w instalacjach wymagających bezpiecznego połączenia żył Al i Cu, w tym w rozdzielnicach nn i rozbudowanych układach dystrybucyjnych. Dzięki pozytywnemu wynikowi próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 złączka jest dopuszczona do pracy z żyłami aluminiowymi, a spełnienie wymagań PN-EN 60947-7-1 potwierdza jej przydatność do przewodów miedzianych.

Tor prądowy ze stopu aluminium cynowanego ogranicza zjawisko korozji kontaktowej, a śruby pokryte pastą stykową zwiększają trwałość i jakość połączenia. Brak kołnierza wprowadzeniowego i brak wymogu płytki zamykającej upraszczają montaż, a jednobiegowa konstrukcja ułatwia serwis.
