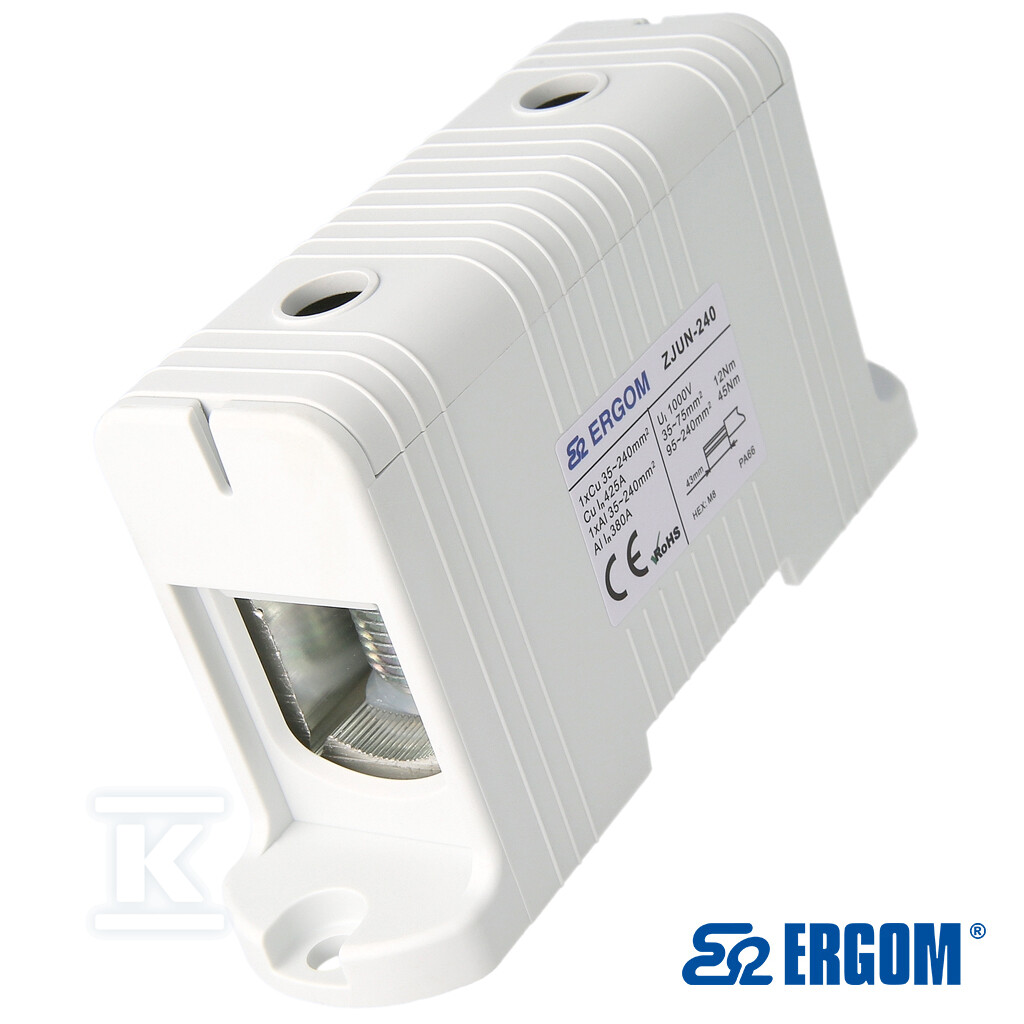

Złączka montażowa ZJUN-240 SZARA R34RR-07010011001

Złączka szynowa 1-torowa Al/Cu do dużych przekrojów

Złączka przeznaczona jest do łączenia przewodów aluminiowych i miedzianych w instalacjach o napięciu do 1000 V. Jeden tor prądowy z dwoma zaciskami śrubowymi pozwala na szybkie i trwałe połączenie żył o przekroju 35 … 240 mm2, zarówno jednodrutowych, wielożyłowych, jak i linkowych z końcówką tulejkową lub bez niej. Prąd ciągły dla miedzi wynosi 425 A, dla aluminium 380 A, a napięcie znamionowe izolacji to 1000 V. Dzięki temu element sprawdza się w rozdzielnicach nN i układach dystrybucyjnych, gdzie wymagane jest pewne połączenie Al/Cu bez ryzyka korozji kontaktowej.

Budowa i materiały

Tor prądowy wykonano ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu oraz ogranicza zjawisko korozji galwanicznej. Korpus i pokrywa to poliamid 6.6 o klasie palności UL 94 V0, odporny mechanicznie i termicznie. Izolacja z tworzywa termoplastycznego zapewnia stabilność w zakresie temperatur pracy -40 … 100 °C. Zaciski napędzane są śrubami stalowymi ocynkowanymi pokrytymi pastą stykową, co poprawia jakość styku i stabilność połączenia w czasie. Zalecany moment dokręcenia to 45 Nm przy użyciu wkrętaka HEX M8, długość odizolowania przewodu 43 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy. Kolor szary, szerokość rastra 38 mm.

Montaż i zastosowanie

Element montuje się na szynie montażowej DIN TH-35 mm. Pozycja przyłączy z góry ułatwia prowadzenie przewodów w rozdzielnicy. Złącze jest 1-torowe, przeznaczone do łączenia żył Al i Cu w obwodach o dużym przekroju, typowo w rozdzielnicach nN oraz w układach dystrybucyjnych wymagających bezpiecznego i trwałego połączenia różnych metali. Szerokość 38 mm pozwala na kompaktowe zagęszczenie w polu zaciskowym.

Normy i bezpieczeństwo

Złącze spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskało pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla zastosowań z żyłami aluminiowymi. Klasa palności materiału izolacyjnego UL 94 V0 oraz konstrukcja z poliamidu 6.6 wspierają bezpieczeństwo instalacji.
