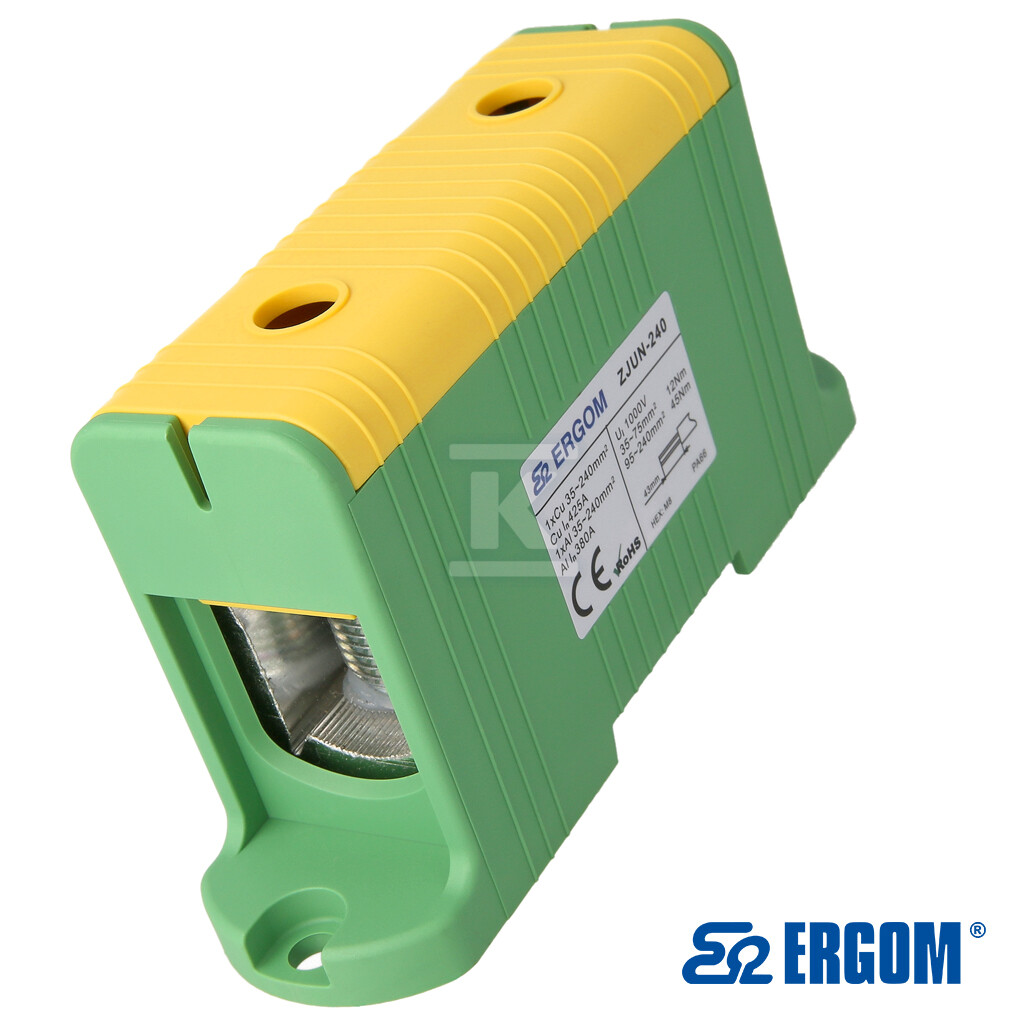

Złączka montażowa ZJUN-240 żółto-zielony R34RR-07020001001

Złącze szynowe 1-torowe do łączenia przewodów Al i Cu o przekroju do 240 mm2

Złącze w kolorze żółto-zielonym umożliwia trwałe połączenie żył aluminiowych i miedzianych w rozdzielnicach nN oraz układach dystrybucyjnych pracujących do 1000 V. Przeznaczone jest do instalacji, w których wymagane jest bezpieczne łączenie różnych metali bez ryzyka korozji kontaktowej. Połączenie realizowane jest z góry, a konstrukcja pozwala na montaż na szynie DIN TH-35 mm, co ułatwia szybki montaż i wymianę w szafie.

Budowa i materiały

Tor prądowy wykonano ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu oraz ogranicza zjawisko korozji galwanicznej. Korpus i pokrywa pochodzą z poliamidu 6.6, tworzywa termoplastycznego o wysokiej wytrzymałości mechanicznej i klasie palności UL 94 V0. Śruby stalowe pokryte pastą stykową poprawiają jakość styku i stabilność połączenia w czasie eksploatacji. Całość pracuje w zakresie temperatur od -40 ... 100 °C, a stopień ochrony IP20 chroni wnętrze przed przypadkowym dotknięciem. Kolor żółto-zielony jednoznacznie wskazuje przeznaczenie ochronne.

Parametry elektryczne i mechaniczne

Złącze ma jeden biegun z dwoma zaciskami śrubowymi, przystosowanymi do przewodów jednodrutowych, wielożyłowych oraz linkowych z końcówką tulejkową w zakresie 35 ... 240 mm2. Przekrój znamionowy wynosi 240 mm2, a zalecana długość odizolowania to 43 mm przy kształcie zaciśnięcia trapezowym. Prąd ciągły dla miedzi to 425 A, dla aluminium 380 A, przy napięciu znamionowym izolacji 1000 V i wytrzymałości elektrycznej 4 kV. Zalecany moment dokręcenia to 45 Nm przy użyciu wkrętaka HEX M8. Szerokość rastra to 38 mm, a wymiary wynoszą ok. 130 x 67 x 37 mm. Pozycja połączenia z góry ułatwia prowadzenie przewodów w rozdzielnicy.

Zastosowanie i zgodność z normami

Produkt spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych i uzyskał pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla współpracy z żyłami aluminiowymi. Dzięki temu nadaje się do łączenia przewodów Al i Cu w instalacjach wymagających pewnego połączenia pod obciążeniem. Konstrukcja z cynowanym torami prądowym i śrubami z pastą stykową zapewnia długotrwałą stabilność połączenia, a wysoka klasa palności materiału izolacyjnego zwiększa bezpieczeństwo w rozdzielnicy.
