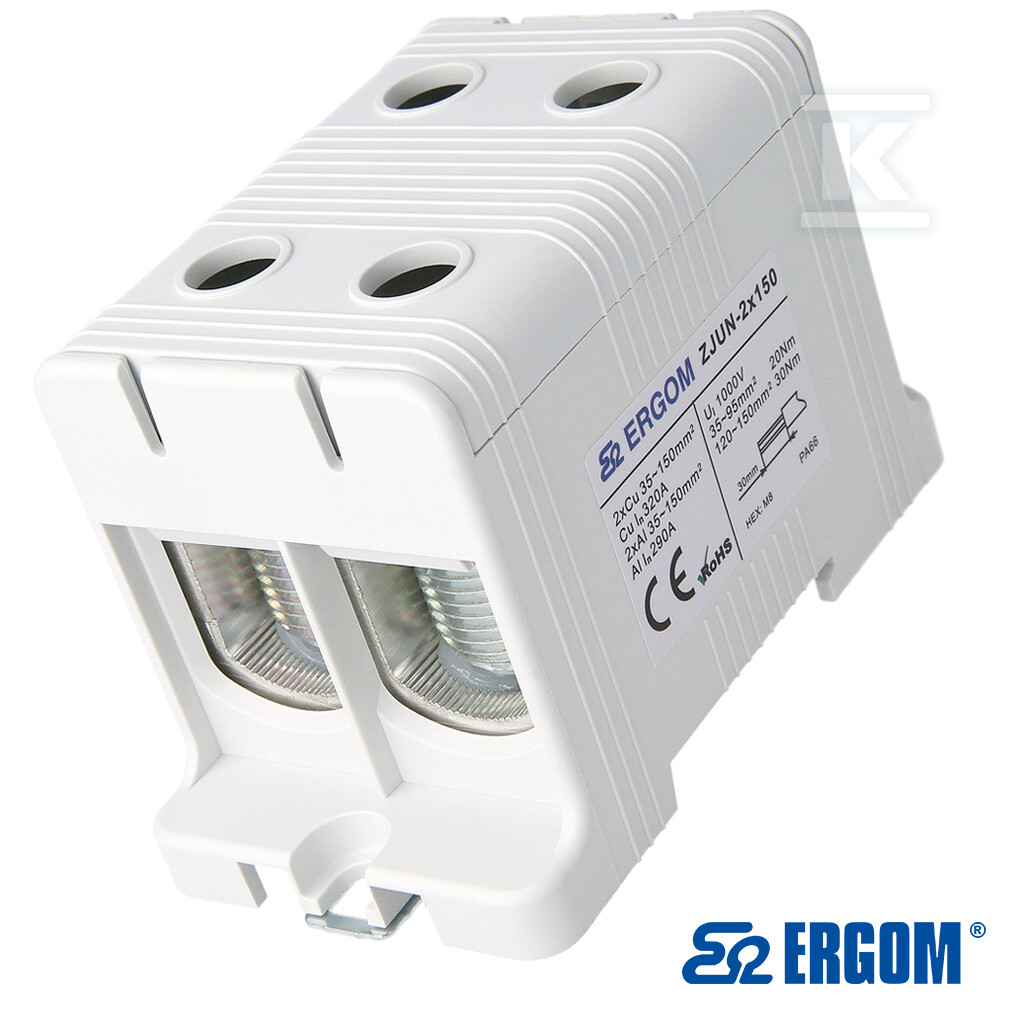

Złączka montażowa ZJUN-2x150 SZARA R34RR-07010021501

Dwutorowa złączka szynowa Al/Cu do przewodów 150 mm2

Złączka montażowa ZJUN-2x150 w kolorze szarym łączy przewody aluminiowe i miedziane o przekroju znamionowym 150 mm2 w instalacjach do 1000 V. Przeznaczona jest do rozdzielnic nN oraz układów dystrybucyjnych, gdzie wymagane jest bezpieczne i trwałe połączenie żył Al i Cu w jednym punkcie. Dwa tory prądowe w jednym biegunie pozwalają na rozprowadzenie obciążenia bez dodatkowych mostków, a połączenie z góry ułatwia prowadzenie przewodów w rozdzielnicy.

Konstrukcja i materiały

Tor prądowy wykonany jest ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu oraz ogranicza ryzyko korozji galwanicznej. Śruby stalowe ocynkowane pokryte pastą stykową poprawiają jakość styku i stabilność połączenia w czasie pracy. Korpus i pokrywa z poliamidu 6.6, tworzywa termoplastycznego, dają wysoką wytrzymałość mechaniczną i klasę palności UL 94 V0. Szerokość rastra wynosi 51 mm, a stopień ochrony to IP20. Kolor szary ułatwia identyfikację w szafie.

Parametry elektryczne i mechaniczne

Złączka pracuje z napięciem znamionowym izolacji Ui 1000 V i wytrzymałością elektryczną 4 kV. Prąd ciągły wynosi 320 A dla Cu oraz 290 A dla Al, przy prądzie znamionowym In 320 A. Przekrój znamionowy to 150 mm2, a dopuszczalny zakres przyłączeniowy to 35 ... 150 mm2 dla przewodu jednodrutowego, wielożyłowego, linkowego bez końcówki tulejkowej oraz linkowego z końcówką tulejkową. Długość odizolowania przewodu to 30 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy. Liczba zacisków na biegun to 4, realizowana czterema śrubami. Zalecany moment dokręcenia to 30 Nm przy użyciu wkrętaka HEX M8. Zakres temperatur pracy to -40 ... 100 °C.

Montaż i zastosowanie

Montaż odbywa się na szynie montażowej DIN TH-35 mm, w praktyce szynie TSE 35, lub bezpośrednio do podłoża. Pozycja połączenia to z góry / u góry. Wymiary wynoszą 97 x 51 x 59 mm W x S x G. Złączka spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych i uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi. Dzięki temu nadaje się do łączenia przewodów Al i Cu w rozdzielnicach energetycznych i instalacjach przemysłowych wymagających pewnego połączenia o dużym przekroju.
