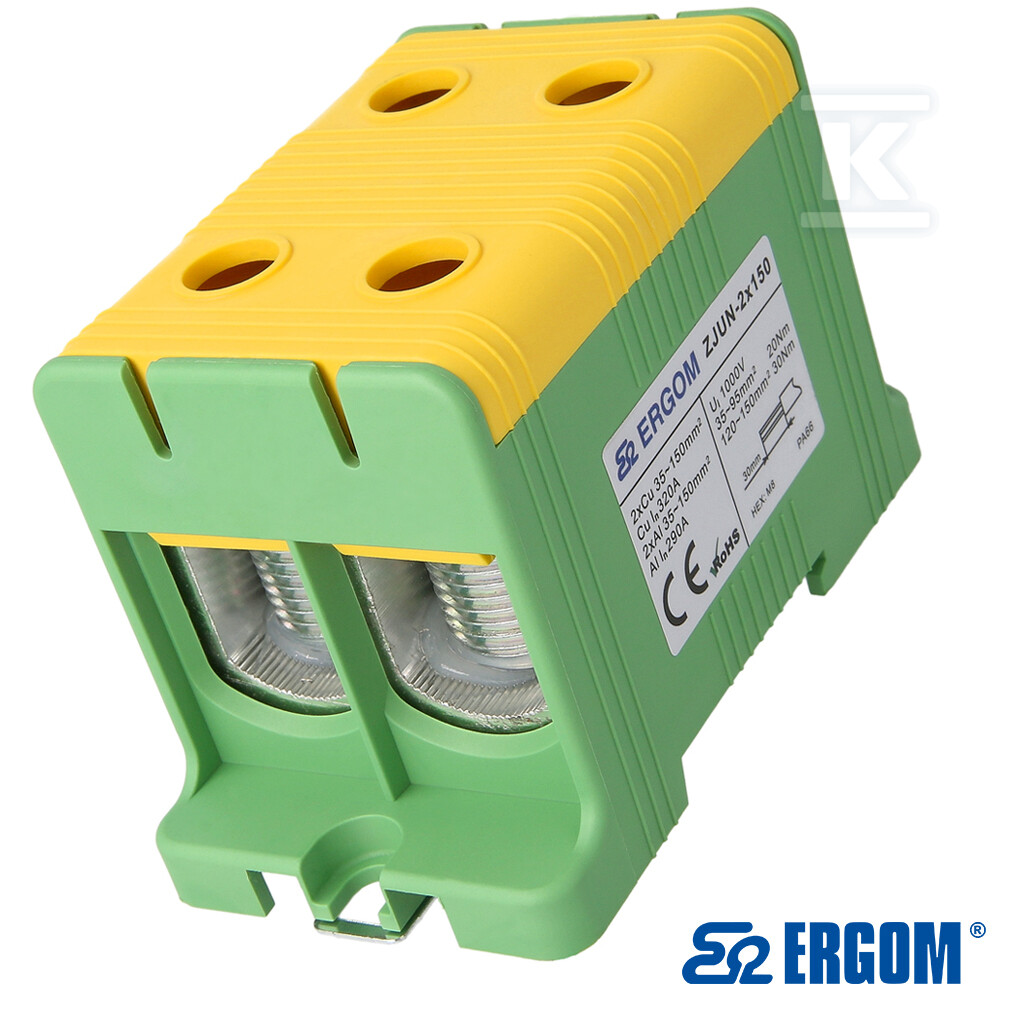

Złączka montażowa ZJUN-2x150 żółto-zielony R34RR-07020002201

Dwutorowe złącze szynowe do łączenia przewodów Al i Cu w torach ochronnych PE

Dwutorowe złącze szynowe z żółto-zielonym oznaczeniem służy do trwałego połączenia żył aluminiowych i miedzianych w rozdzielnicach nN oraz układach dystrybucyjnych. Przeznaczone jest do pracy w instalacjach o napięciu izolacji do 1000 V i pozwala na prowadzenie prądu ciągłego 320 A w miedzi oraz 290 A w aluminium. Dzięki kompatybilności Al/Cu sprawdza się w miejscach, gdzie wymagane jest bezpieczne połączenie różnych metali bez ryzyka korozji kontaktowej.

Konstrukcja i materiały

Korpus i pokrywa wykonane są z poliamidu 6.6, co zapewnia wysoką wytrzymałość mechaniczną i klasę palności UL 94 V0. Materiał izolacyjny to tworzywo termoplastyczne odporne na temperaturę pracy od -40 °C do 100 °C. Tor prądowy wykonano ze stopu aluminium cynowanego, który ogranicza zjawisko korozji galwanicznej przy styku z miedzią. Śruby stalowe pokryte pastą stykową poprawiają jakość i stabilność połączenia oraz ułatwiają wielokrotne dokręcanie. Żółto-zielony kolor jednoznacznie wskazuje na zastosowanie w torach ochronnych PE. Stopień ochrony IP20 chroni wnętrze złącza w typowych warunkach rozdzielnicy.

Parametry elektryczne i mechaniczne

Złącze ma jeden biegun i dwa tory, z czterema zaciskami na biegun. Połączenie elektryczne realizowane jest śrubowo od góry, z pozycją zacisku z góry/u góry. Przyjmuje przewody jednodrutowe, wielożyłowe oraz linkowe bez i z końcówką tulejkową w zakresie 35 ... 150 mm2, przy znamionowym przekroju 150 mm2. Długość odizolowania przewodu wynosi 30 mm, a zalecany moment dokręcenia to 30 Nm przy użyciu końcówki HEX M8. Kształt zaciśnięcia końcówki na lince jest trapezowy. Szerokość rastra to 51 mm, a gabaryty wynoszą 97 x 51 x 59 mm. Wytrzymałość elektryczna sięga 4 kV, a napięcie znamionowe izolacji Ui to 1000 V.

Montaż i zastosowanie

Montaż możliwy jest na szynie montażowej DIN TH-35 mm, w praktyce na szynie TSE 35, lub bezpośrednio do podłoża. Brak kołnierza wprowadzeniowego i brak wymaganej płytki zamykającej upraszczają instalację. Złącze spełnia wymagania normy PN-EN 60947-7-1 dotyczącej listew zaciskowych do przewodów miedzianych oraz uzyskało pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla współpracy z żyłami aluminiowymi. Dzięki temu nadaje się do rozdzielnic niskiego napięcia, szaf sterowniczych i układów dystrybucyjnych, w których potrzebne jest pewne i powtarzalne połączenie Al/Cu w torze ochronnym.
