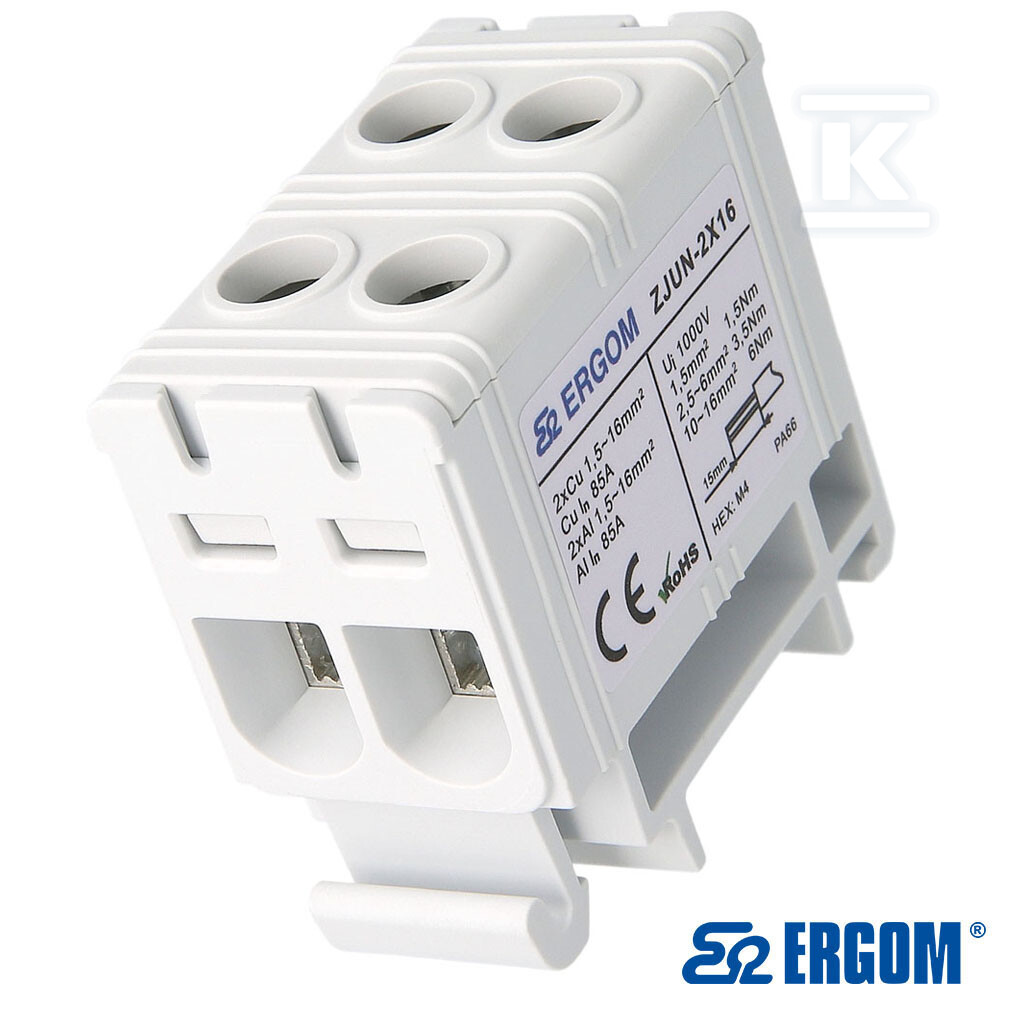

Złączka montażowa ZJUN-2x16 R34RR-07010021043

Złączka szynowa Al/Cu do łączenia przewodów w rozdzielnicach nN i układach dystrybucyjnych

Złączka 2-torowa przeznaczona jest do trwałego połączenia żył aluminiowych i miedzianych o przekroju znamionowym 16 mm2 w instalacjach do 1000 V. Prąd ciągły dla Al i Cu wynosi 85 A przy napięciu znamionowym izolacji Ui 1000 V. Zakres zaciskanych przekrojów obejmuje przewody jednodrutowe, wielożyłowe oraz linkowe z i bez końcówki tulejkowej w przedziale 1,5 ... 16 mm2, co pozwala na elastyczne wykorzystanie w rozdzielnicach modułowych.

Konstrukcja i materiały

Tor prądowy wykonano ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu i ogranicza ryzyko korozji galwanicznej. Korpus i pokrywa z poliamidu 6.6 dają wysoką wytrzymałość mechaniczną oraz klasę palności materiału izolacyjnego UL 94 V0. Połączenie elektryczne realizowane jest śrubowo z góry, z 4 zaciskami na biegun i 1 biegunem. Śruby stalowe pokryte pastą stykową poprawiają jakość styku i stabilność połączenia przy zalecanym momencie dokręcenia 6 Nm, wkrętak HEX M4.

Wymiary 43,5 x 23,8 x 40,3 mm i szerokość rastra 16,3 mm pozwalają na gęste upakowanie na szynie. Kolor szary, stopień ochrony IP20, długość odizolowania przewodu 15 mm oraz kształt zaciśnięcia końcówki na lince trapezowy ułatwiają prawidłowy montaż.

Montaż i warunki pracy

Złączka przeznaczona jest do montażu na szynie montażowej DIN TH-35 mm, w praktyce szynie TSE 35. Pozycja połączenia z góry umożliwia instalację pod maskownicą aparatury modułowej dzięki kompaktowej budowie. Nie wymaga kołnierza wprowadzeniowego ani płytki zamykającej.

Praca w zakresie temperatur -40 ... 100 °C pozwala na zastosowanie w różnych warunkach rozdzielnicowych. Materiał izolacyjny to tworzywo termoplastyczne, a konstrukcja nie przewiduje wykonania przeciwwybuchowego Ex-e.

Zgodność normatywna i bezpieczeństwo elektryczne

Urządzenie spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dla zastosowań z żyłami aluminiowymi uzyskano pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6.

Wytrzymałość elektryczna 4 kV oraz napięcie znamionowe 1000 V wspierają bezpieczną pracę w sieciach niskiego napięcia. Liczba torów 2 przy zachowaniu jednego bieguna zapewnia przejrzystą topologię połączeń w układach dystrybucyjnych.
