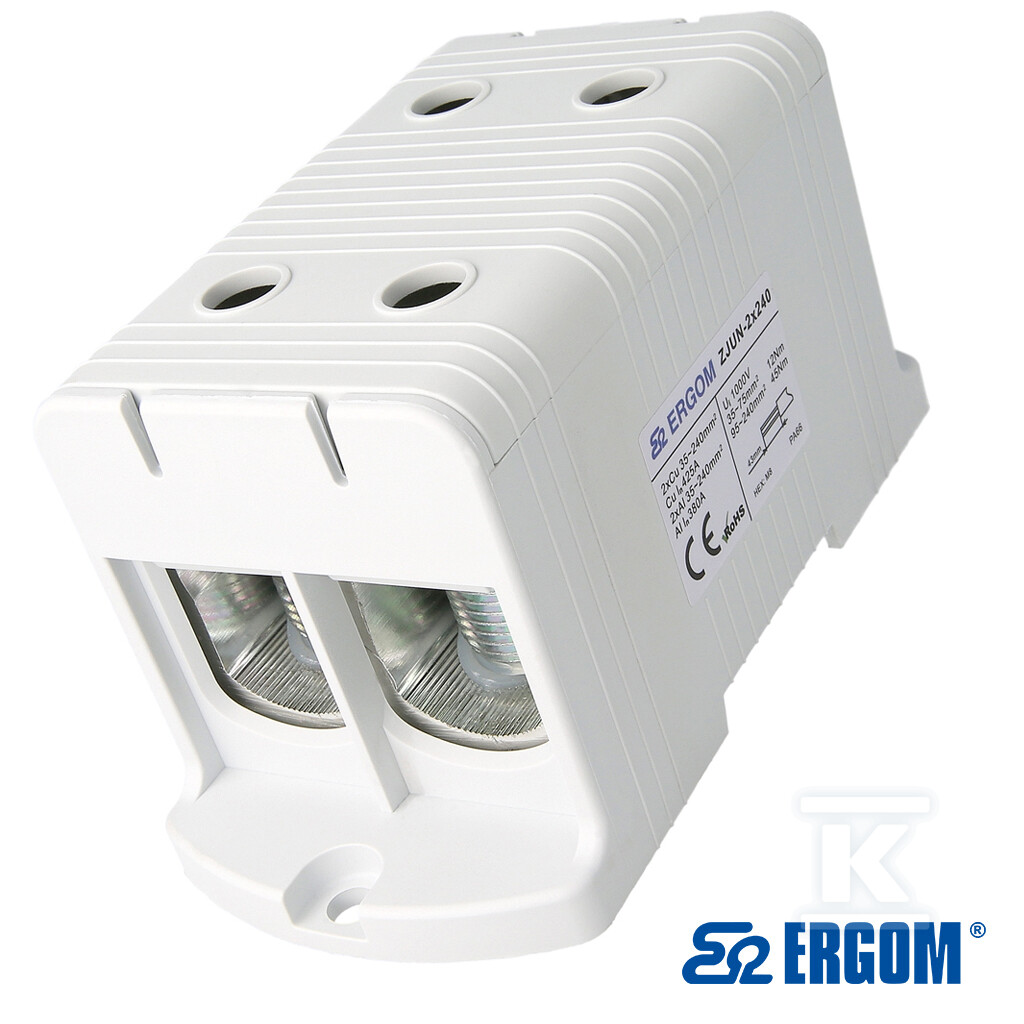

Złączka montażowa ZJUN-2x240 SZARA R34RR-07010021701

Złączka 2-torowa Al/Cu do rozdzielnic nN z napięciem izolacji 1000 V

Złączka ZJUN-2x240 łączy przewody aluminiowe i miedziane o przekroju znamionowym 240 mm2 w instalacjach do 1000 V. Dwa tory w jednym biegunie pozwalają na szybkie i trwałe połączenie żył Al i Cu w rozdzielnicach nN oraz układach dystrybucyjnych.

Konstrukcja i materiały

Tor prądowy wykonano ze stopu aluminium cynowanego. Powłoka cynowa ogranicza korozję galwaniczną na styku Al/Cu i zapewnia stabilny kontakt w czasie. Śruby stalowe pokryte pastą stykową poprawiają przewodność i utrzymują nacisk zacisku, co przekłada się na mniejszy wzrost rezystancji w eksploatacji.

Korpus i pokrywa to poliamid 6.6 w kolorze szarym. Materiał izolacyjny ma klasę palności UL 94 V0 i zachowuje właściwości mechaniczne w zakresie temperatur pracy od -40 °C do 100 °C. Stopień ochrony IP20 chroni przed dotykiem palców, a szerokość rastra 65 mm ułatwia planowanie zabudowy.

Połączenie realizowane jest śrubowo z góry. Na biegun przypada 4 zaciski, a długość odizolowania przewodu wynosi 43 mm. Zalecany moment dokręcenia to 45 Nm przy użyciu wkrętaka HEX M8. Kształt zaciśnięcia końcówki na lince jest trapezowy, co zwiększa powierzchnię styku przy przewodach linkowych.

Zastosowanie i zgodność z normami

Złączka przeznaczona jest do łączenia przewodów jednodrutowych, wielożyłowych oraz linkowych bez i z końcówką tulejkową w zakresie 35 ... 240 mm2. Dzięki temu jeden typ elementu pokrywa szeroki przedział przekrojów stosowanych w rozdzielniach.

Spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi. To potwierdzenie przydatności w obwodach z przewodami Al.

Montaż odbywa się bezpośrednio do podłoża. Zgodnie z danymi ETIM element klasyfikowany jest do montażu na szynie DIN TH-35 mm, co w praktyce instalacyjnej pozwala na elastyczne rozmieszczenie w polu rozdzielnicy. Nie wymaga kołnierza wprowadzeniowego ani płytki zamykającej.

Parametry elektryczne i warunki pracy

W warunkach ciągłej pracy prąd znamionowy wynosi 425 A dla miedzi i 380 A dla aluminium. Napięcie znamionowe izolacji Ui to 1000 V, a wytrzymałość elektryczna sięga 4 kV. Parametry te pozwalają na zastosowanie w sieciach dystrybucyjnych i instalacjach przemysłowych o podwyższonym obciążeniu.

Wymiary 130 x 63 x 67 mm ułatwiają zabudowę bez konieczności dodatkowych wzmocnień. Brak wykonania przeciwwybuchowego Ex-e oznacza przeznaczenie do standardowych rozdzielnic nN.
