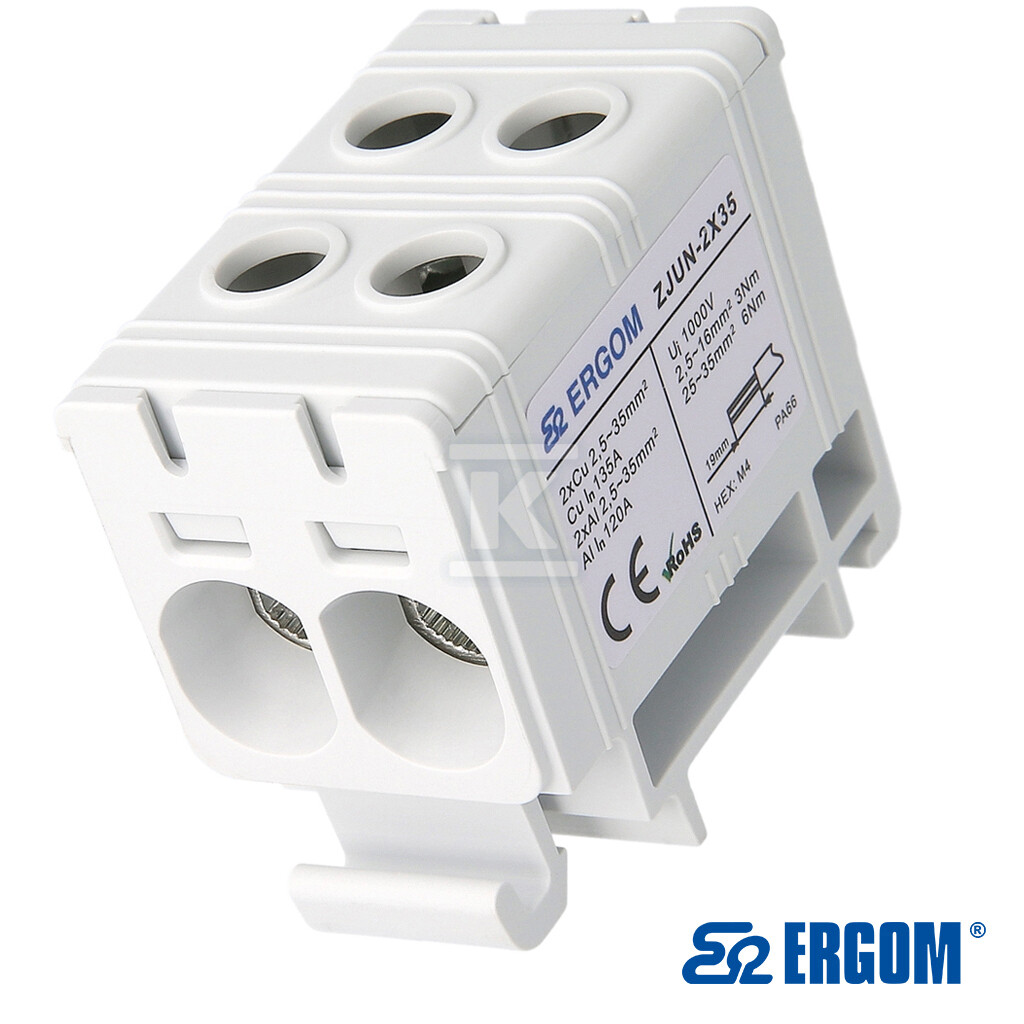

Złączka montażowa ZJUN-2x35 R34RR-07010021083

Dwutorowa złączka szynowa Al/Cu do rozdzielnic modułowych

Złączka szynowa 2-torowa przeznaczona jest do łączenia przewodów aluminiowych i miedzianych o przekroju znamionowym 35 mm2 w instalacjach do 1000 V. Sprawdzi się w rozdzielnicach nN i układach dystrybucyjnych, gdzie wymagane jest trwałe i bezpieczne połączenie żył Al i Cu. Kompaktowa budowa pozwala na montaż na szynie DIN TH-35 mm, w tym na szynie TSE 35, i umożliwia instalację pod maskownicą aparatury modułowej. Połączenie realizowane jest z góry, śrubowo, z czterema zaciskami na biegun.

Konstrukcja i materiały

Tor prądowy wykonany jest ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu oraz ogranicza ryzyko korozji galwanicznej. Korpus i pokrywa wykonane z poliamidu 6.6 dają wysoką wytrzymałość mechaniczną i klasę palności materiału izolacyjnego UL 94 V0. Element izolacyjny to tworzywo termoplastyczne w kolorze szarym. Śruby stalowe ocynkowane pokryte są pastą stykową, co poprawia jakość styku i stabilność połączenia w czasie.

Wymiary 47,4 x 27,3 x 40,3 mm i szerokość rastra 27,3 mm pozwalają na gęste upakowanie na szynie. Stopień ochrony to IP20. Zalecana długość odizolowania przewodu to 19 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy. Montaż wymaga wkrętaka HEX M4 z zalecanym momentem dokręcenia 6 Nm.

Parametry elektryczne i zakres zastosowań

Złączka pracuje z napięciem znamionowym izolacji Ui 1000 V i wytrzymałością elektryczną 4 kV. Prąd ciągły wynosi 135 A dla miedzi i 120 A dla aluminium, przy prądzie znamionowym In 135 A. Przekrój znamionowy to 35 mm2, a dopuszczalny zakres przyłączeniowy to 2,5 ... 35 mm2 dla przewodu jednodrutowego, wielożyłowego oraz linkowego z końcówką tulejkową i bez niej.

Urządzenie ma 1 biegun i 2 tory, z połączeniem śrubowym na obu stronach. Zakres temperatur pracy to -40 ... 100 °C. Brak kołnierza wprowadzeniowego i brak wymogu płytki zamykającej upraszczają montaż.

Zgodność z normami i bezpieczeństwo

Konstrukcja spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dla zastosowań z żyłami aluminiowymi uzyskano pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6. Wykonanie nie jest przeciwwybuchowe Ex-e.
