Złączka montażowa ZJUN-2x35/ niebieski R34RR-07010021183

Złączka szynowa 2-torowa Al/Cu do łączenia przewodów 2,5-35 mm2 na szynie DIN TH-35

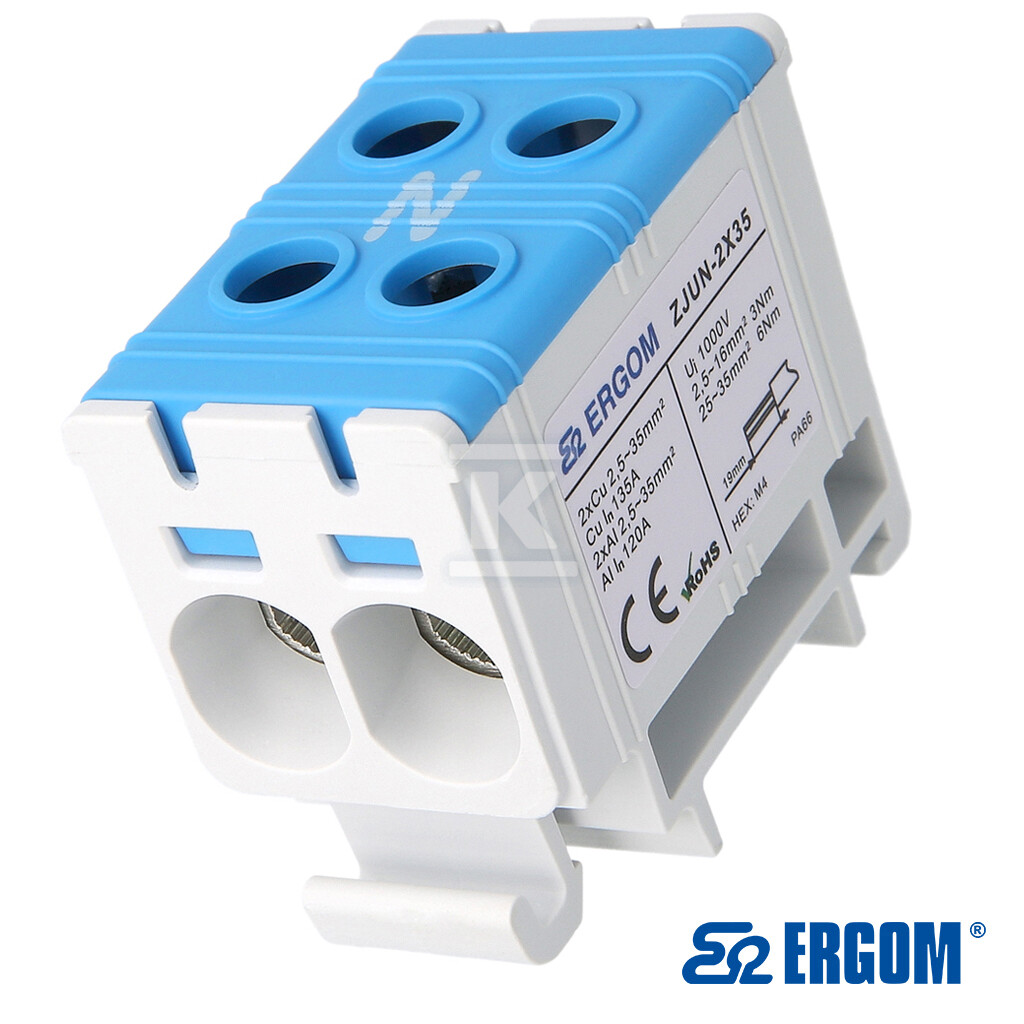

Do łączenia przewodów aluminiowych i miedzianych w rozdzielnicach nn i układach dystrybucyjnych przeznaczona jest kompaktowa złączka szynowa 2-torowa w niebieskim wykonaniu. Przystosowana do pracy przy napięciu do 1000 V umożliwia trwałe połączenie żył Al i Cu w jednym punkcie zaciskowym, z dostępem od góry. Szerokość rastra 27,3 mm i wymiary 47,4 x 27,3 x 40,3 mm pozwalają na montaż pod maskownicą aparatury modułowej, bez konieczności stosowania płytki zamykającej i kołnierza wprowadzeniowego.

Konstrukcja i materiały

Tor prądowy wykonano ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu oraz ogranicza ryzyko korozji kontaktowej. Korpus i pokrywa to poliamid 6.6 o klasie palności UL 94 V0, wykonany z tworzywa termoplastycznego o wysokiej wytrzymałości mechanicznej. Elementy mocujące to stalowe śruby pokryte pastą stykową, poprawiające jakość styku i stabilność połączenia w czasie. Zalecany moment dokręcenia to 6 Nm, przy użyciu wkrętaka HEX M4. Długość odizolowania przewodu wynosi 19 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy. Stopień ochrony to IP20, a kolor obudowy to niebieski.

Parametry elektryczne i warunki pracy

Złączka pracuje z prądem ciągłym 135 A dla miedzi i 120 A dla aluminium przy napięciu znamionowym izolacji Ui 1000 V. Wytrzymałość elektryczna wynosi 4 kV. Przekrój znamionowy to 35 mm2, a dopuszczalny zakres przyłączeniowy obejmuje przewody jednodrutowe, wielożyłowe oraz linkowe z i bez końcówki tulejkowej w zakresie 2,5 ... 35 mm2. Liczba biegunów to 1, liczba torów 2, a na biegun przypada 4 zaciski z połączeniem śrubowym zarówno po stronie 1, jak i 2. Pozycja połączenia to z góry / u góry. Zakres temperatur pracy to -40 ... 100 °C, co pozwala na zastosowanie w instalacjach o zmiennych warunkach środowiskowych.

Montaż i zastosowanie

Montaż odbywa się na szynie montażowej DIN TH-35 mm, typowo szyna TSE 35. Kompaktowa budowa umożliwia instalację w rozdzielnicach modułowych bez dodatkowych osłon. Złączka jest przeznaczona wyłącznie do łączenia przewodów Al i Cu, nie jest wykonaniem przeciwwybuchowym Ex-e. Dzięki dwutorowej budowie i czterem śrubom zapewnia równomierne rozłożenie nacisku na żyłę, co przekłada się na stabilność połączenia przy obciążeniach ciągłych.

Zgodność z normami

Produkt spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskał pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi.
