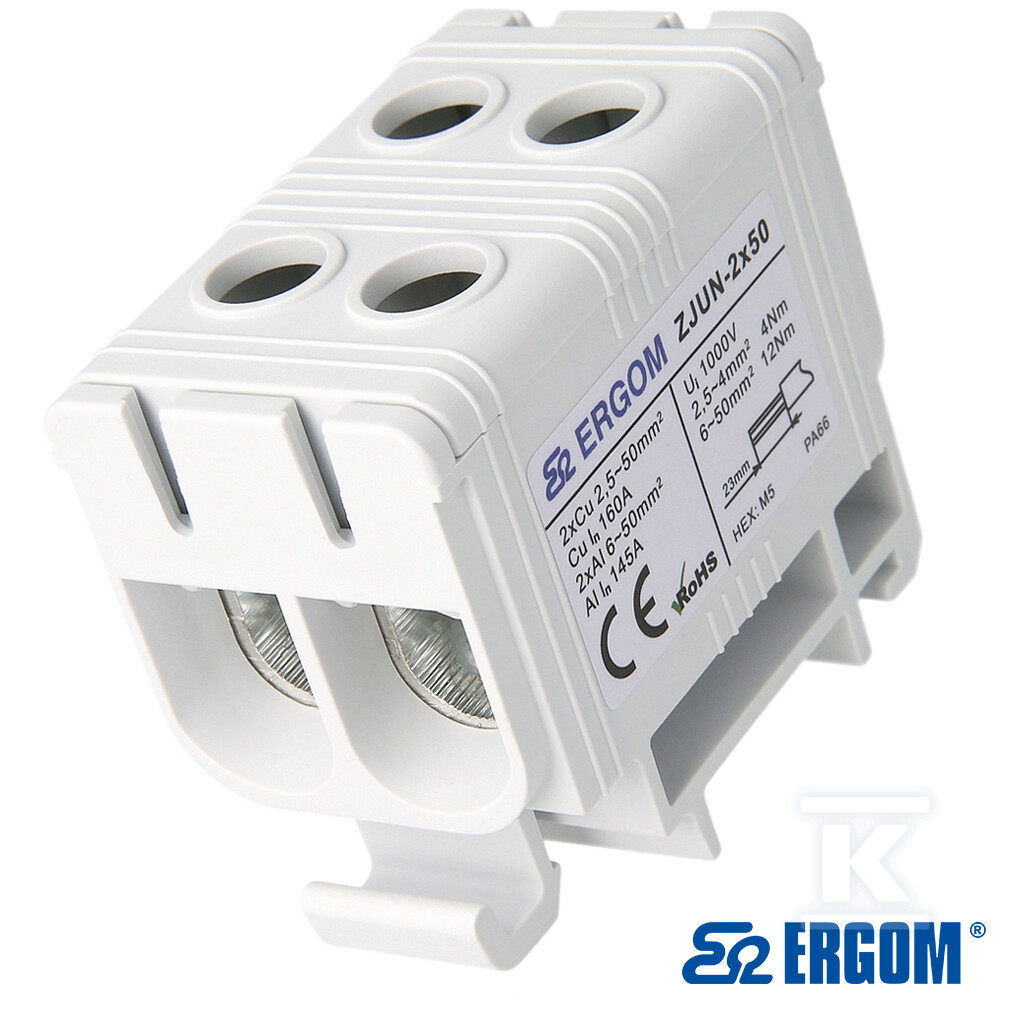

Złączka montażowa ZJUN-2x50 R34RR-07010021103

Kompaktowa złączka szynowa do łączenia przewodów Al i Cu w rozdzielnicach nN

Złączka 2-torowa przeznaczona jest do trwałego łączenia żył aluminiowych i miedzianych o przekroju znamionowym 50 mm2 w instalacjach do 1000 V. Sprawdzi się w rozdzielnicach nn oraz układach dystrybucyjnych, gdzie wymagane jest bezpieczne połączenie Al/Cu bez dodatkowych przejściówek. Montaż na szynie DIN TH-35 mm pozwala na instalację pod maskownicą aparatury modułowej, a kompaktowe gabaryty 51 x 31 x 43,5 mm z rozmiarem rastra 30 mm ułatwiają zagęszczenie pola zaciskowego.

Połączenie realizowane jest śrubowo z góry, z czterema zaciskami na biegun. Przewody przyłącza się od góry, co upraszcza okablowanie w szafie. Zakres temperatur pracy od -40 °C do 100 °C zapewnia stabilność parametrów w typowych warunkach rozdzielnicowych.

Konstrukcja i materiały

Tor prądowy wykonano ze stopu aluminium cynowanego, co ogranicza ryzyko korozji galwanicznej przy styku Al/Cu i zapewnia dobrą przewodność. Śruby stalowe pokryte pastą stykową poprawiają jakość styku i stabilność połączenia w czasie. Zalecany moment dokręcenia to 12 Nm, a do montażu służy końcówka wkrętaka HEX M5.

Korpus i pokrywa wykonane są z poliamidu 6.6 w kolorze szarym. Materiał izolacyjny charakteryzuje się klasą palności UL 94 V0 oraz stopniem ochrony IP20. Długość odizolowania przewodu wynosi 23 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy, co sprzyja równomiernemu rozłożeniu nacisku.

Parametry elektryczne i zakres połączeń

Złączka pracuje z prądem ciągłym 160 A dla miedzi i 145 A dla aluminium przy napięciu znamionowym izolacji 1000 V. Wytrzymałość elektryczna wynosi 4 kV. Przekrój znamionowy to 50 mm2, a dopuszczalny zakres przyłączeń obejmuje przewody jednodrutowe 2,5 ... 50 mm2 oraz wielożyłowe i linkowe 6 ... 50 mm2, także z końcówką tulejkową 6 ... 50 mm2.

Połączenie śrubowe zapewnia powtarzalny docisk i łatwość kontroli. Liczba torów wynosi 2 przy jednym biegunie, co odpowiada typowej aplikacji przelotowej w rozdzielnicy.

Zastosowanie i zgodność z normami

Produkt spełnia wymagania normy PN-EN 60947-7-1 dotyczącej listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskał pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi.

Dzięki cynowanemu torowi prądowemu i śrubom z pastą stykową złączka ogranicza zjawisko korozji kontaktowej i utrzymuje stabilność połączenia. Kompaktowa budowa umożliwia montaż na szynie TSE 35 i pracę pod maskownicą aparatury modułowej, co jest istotne w modernizacjach i w nowych rozdzielnicach nn.
