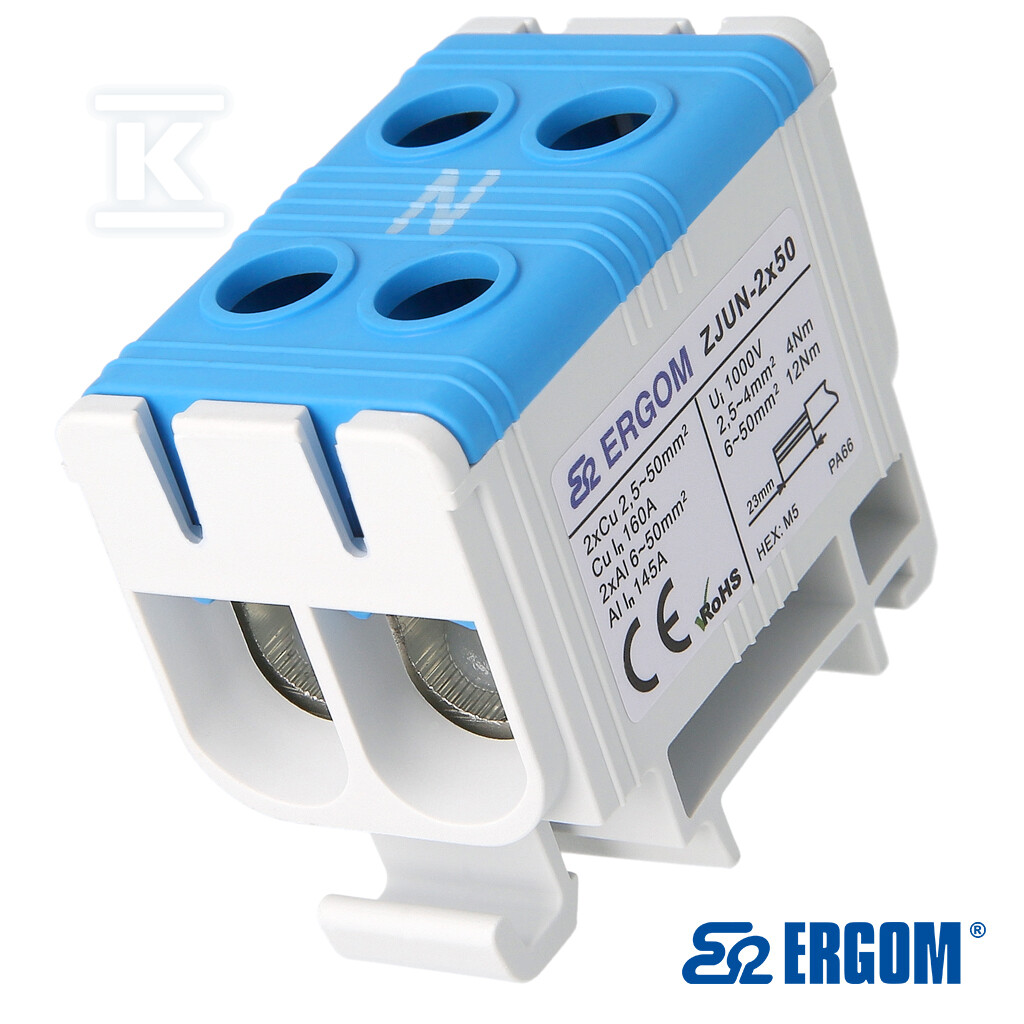

Złączka montażowa ZJUN-2x50/ niebieski R34RR-07010021203

Złączka szynowa do łączenia przewodów aluminiowych i miedzianych

Złączka przeznaczona jest do trwałego połączenia żył Al i Cu w rozdzielnicach nn oraz układach dystrybucyjnych. Działa w instalacjach do 1000 V i obsługuje przekroje do 50 mm2, co pozwala na zastosowanie w obwodach zasilających, rozdziale mocy i punktach neutralnych. Niebieski kolor ułatwia identyfikację funkcji w aparaturze modułowej, a kompaktowe gabaryty pozwalają na montaż pod maskownicą.

Konstrukcja i materiały

Tor prądowy wykonany jest ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami miedzianymi i aluminiowymi oraz ogranicza ryzyko korozji kontaktowej. Korpus i pokrywa z poliamidu 6.6, tworzywa termoplastycznego, dają mechaniczną wytrzymałość i klasę palności UL 94 V0. Połączenie elektryczne realizowane jest śrubowo, z góry, na 4 zaciskach w jednym biegunie. Śruby stalowe pokryte pastą stykową poprawiają jakość styku i stabilność połączenia w czasie pracy. Wykonanie dwutorowe z szerokością rastra 30 mm zapewnia zwartą zabudowę na szynie.

Parametry elektryczne i mechaniczne

Znamionowy prąd ciągły wynosi 160 A dla miedzi i 145 A dla aluminium przy napięciu znamionowym izolacji 1000 V. Wytrzymałość elektryczna izolacji to 4 kV. Zakres temperatur pracy to -40 ... 100 °C, a stopień ochrony to IP20. Przekrój znamionowy to 50 mm2, a dopuszczalne przekroje przyłączeniowe to 2,5 ... 50 mm2 dla przewodu jednodrutowego oraz 6 ... 50 mm2 dla przewodu wielożyłowego i linkowego, z końcówką tulejkową lub bez. Długość odizolowania przewodu to 23 mm, a zalecany moment dokręcenia to 12 Nm przy użyciu wkrętaka HEX M5. Kształt zaciśnięcia końcówki na lince to trapez. Wymiary wynoszą 51 x 31 x 43,5 mm.

Montaż i zastosowanie

Montaż odbywa się na szynie DIN TH-35 mm, w praktyce szynie TSE 35, z pozycją połączenia z góry. Brak kołnierza wprowadzeniowego i brak wymaganej płytki zamykającej upraszczają zabudowę. Złączka spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych oraz uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla współpracy z żyłami aluminiowymi. Dzięki temu nadaje się do łączenia przewodów Al i Cu w rozdzielnicach modułowych, gdzie wymagane jest pewne i powtarzalne połączenie przy dużych przekrojach.
