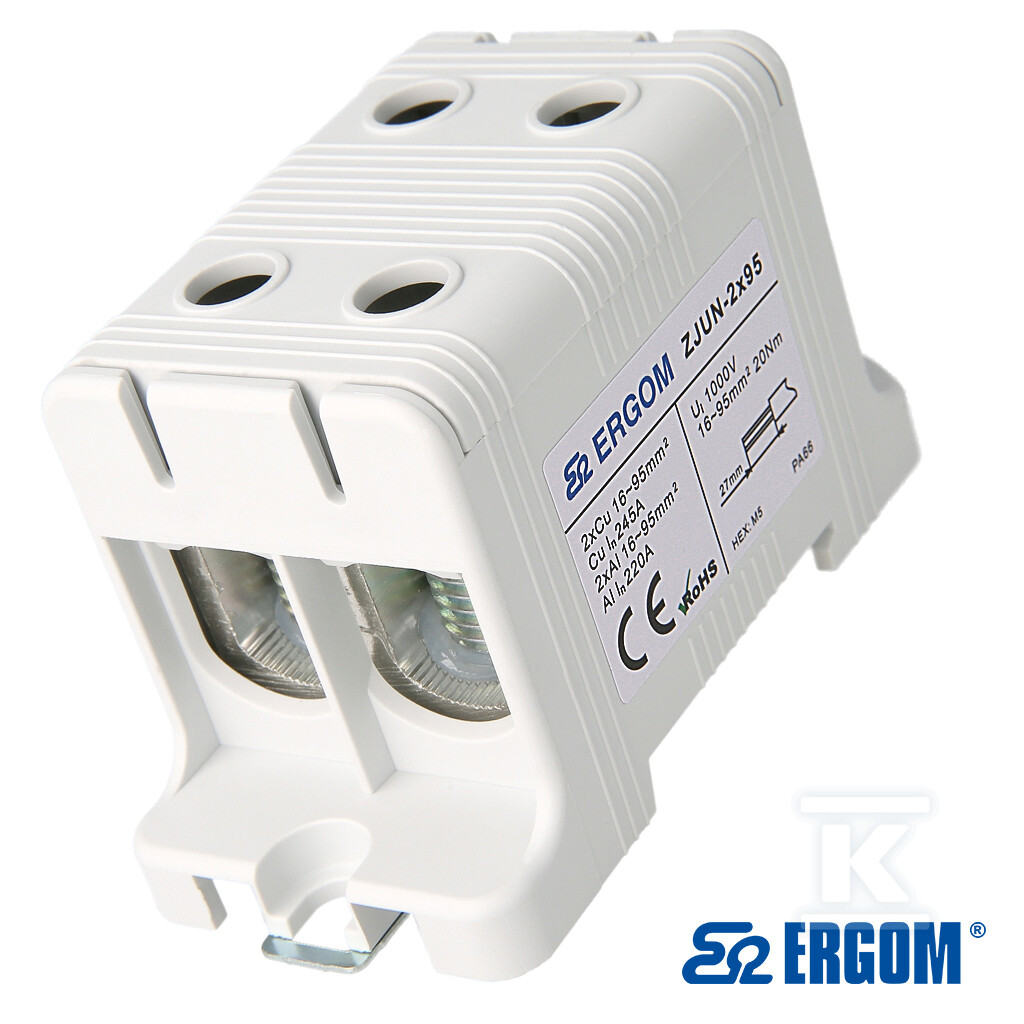

Złączka montażowa ZJUN-2x95 R34RR-07010021303

Profesjonalne łączenie przewodów Al i Cu w rozdzielnicach nN

Do łączenia przewodów aluminiowych i miedzianych w rozdzielnicach nN oraz układach dystrybucyjnych służy 2-torowa złączka szynowa ZJUN-2x95. Przewidziana jest do instalacji o napięciu do 1000 V i przekroju znamionowym 95 mm2, z możliwością zaciskania przewodów w zakresie 16 ... 95 mm2. Dzięki torowi prądowemu kompatybilnemu z Al i Cu zapewnia stabilne połączenie żył różnych materiałów bez ryzyka korozji kontaktowej.

Konstrukcja i materiały zapewniające trwałość połączenia

Tor prądowy wykonano ze stopu aluminium cynowanego, co ogranicza zjawisko korozji galwanicznej przy styku aluminium z miedzią. Korpus i pokrywa z poliamidu 6.6 dają wysoką wytrzymałość mechaniczną oraz klasę palności materiału izolacyjnego UL 94 V0. Elementy izolacyjne wykonano z tworzywa termoplastycznego w kolorze szarym, stopień ochrony to IP20.

Połączenie realizowane jest śrubowo, cztery zaciski na biegun, z zalecanym momentem dokręcenia 20 Nm i końcówką wkrętaka HEX M5. Śruby stalowe ocynkowane pokryte pastą stykową poprawiają jakość styku i stabilność połączenia w czasie. Zalecana długość odizolowania przewodu to 27 mm, a kształt zaciśnięcia końcówki na lince to trapez. Wymiary 89 x 42 x 50 mm oraz szerokość rastra 42 mm pozwalają na zwartą zabudowę.

Montaż i zakres pracy

Złączka przeznaczona jest do montażu na szynie DIN TH-35 mm, w praktyce szynie TSE 35, lub bezpośrednio do podłoża. Pozycja połączenia z góry ułatwia prowadzenie przewodów w rozdzielnicy, a konstrukcja umożliwia montaż pod maskownicą aparatury modułowej. Liczba biegunów wynosi 1, liczba torów 2.

Praca w szerokim zakresie temperatur od -40 ... 100 °C sprawia, że urządzenie nadaje się do pomieszczeń technicznych i szaf rozdzielczych o zmiennych warunkach środowiskowych. Brak kołnierza wprowadzeniowego i brak wymaganej płytki zamykającej upraszczają zabudowę.

Parametry elektryczne i zgodność z normami

Prąd ciągły dla miedzi to 245 A, dla aluminium 220 A, przy napięciu znamionowym izolacji Ui 1000 V i wytrzymałości elektrycznej 4 kV. Przekrój znamionowy 95 mm2 obejmuje przewody jednodrutowe, wielożyłowe oraz linkowe z końcówką tulejkową i bez niej w zakresie 16 ... 95 mm2.

Złączka spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi.
