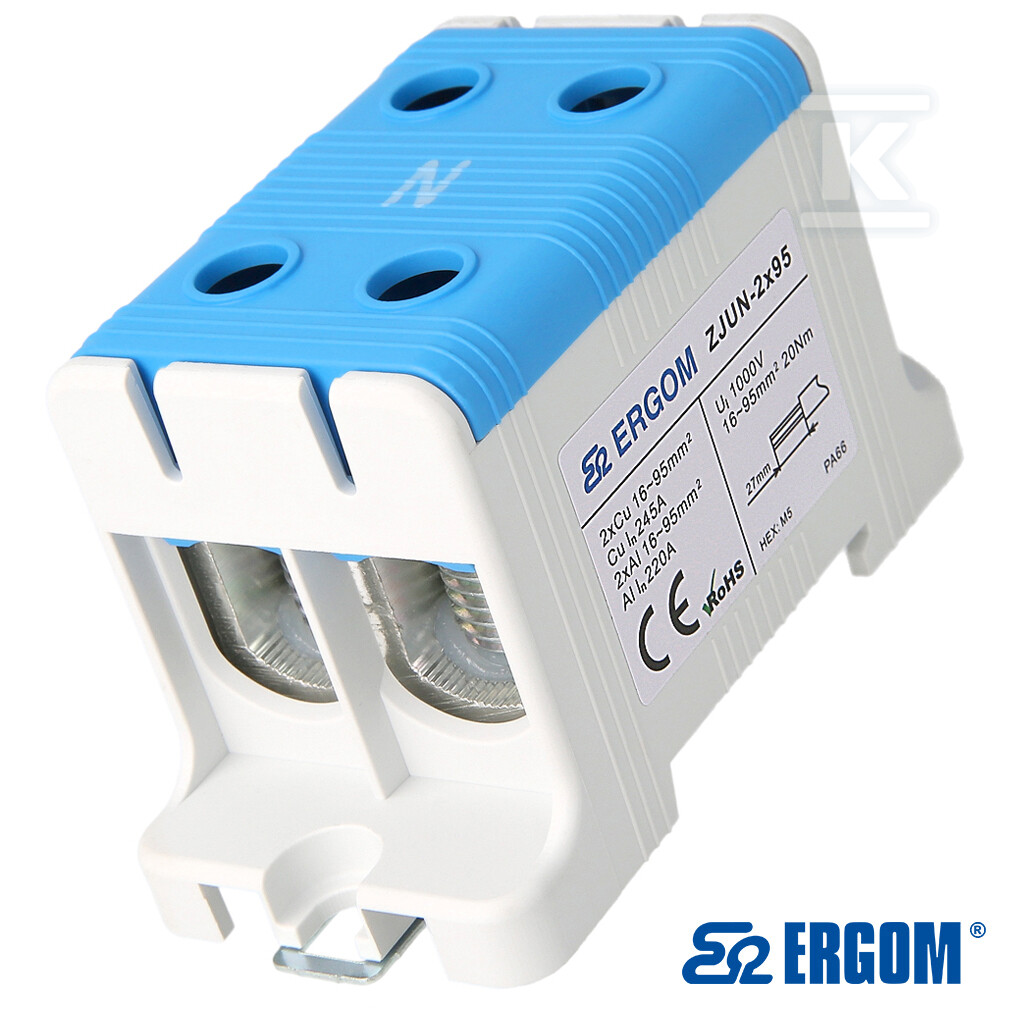

Złączka montażowa ZJUN-2x95/ niebieski R34RR-07010021403

Złącze szynowe Al/Cu 2x95 mm2 do łączenia żył aluminiowych i miedzianych

Złącze przeznaczone do trwałego połączenia przewodów aluminiowych i miedzianych o przekroju znamionowym 95 mm2 w rozdzielnicach nN i układach dystrybucyjnych. Niebieski korpus ułatwia identyfikację obwodu, a konstrukcja z dwoma torami prądowymi w jednym biegunie pozwala na szybkie rozprowadzenie zasilania bez dodatkowych mostków. Połączenie śrubowe z góry umożliwia prowadzenie instalacji w sposób uporządkowany i dostępny do kontroli.

Budowa i materiały

Tor prądowy wykonano ze stopu aluminium cynowanego, co zapewnia dobrą przewodność i ogranicza ryzyko korozji galwanicznej przy styku Al/Cu. Śruby stalowe pokryte pastą stykową poprawiają jakość styku i stabilizują połączenie w czasie pracy. Korpus i pokrywa z poliamidu 6.6 dają wysoką wytrzymałość mechaniczną oraz klasę palności UL 94 V0. Materiał izolacyjny to tworzywo termoplastyczne, odporne na starzenie termiczne w zakresie -40 ... 100°C. Kolor niebieski, szerokość rastra 42 mm i brak konieczności płytki zamykającej upraszczają zabudowę na szynie.

Parametry elektryczne i warunki pracy

Złącze pracuje przy napięciu znamionowym izolacji 1000 V i wytrzymałości elektrycznej 4 kV. Prąd ciągły wynosi 245 A dla miedzi i 220 A dla aluminium, przy prądzie znamionowym In 245 A. Zakres przyłączanych przekrojów to 16 ... 95 mm2 dla przewodu jednodrutowego, wielożyłowego oraz linkowego z końcówką tulejkową i bez niej. Liczba zacisków na biegun to 4, a pozycja połączenia to z góry/u góry. Stopień ochrony IP20 chroni przed dotykiem palców w rozdzielnicy.

Montaż i zastosowanie

Montaż na szynie montażowej DIN TH-35 mm, w praktyce szyna TSE 35, lub bezpośrednio do podłoża. Wymiary 89 x 42 x 50 mm pozwalają na gęstą zabudowę. Zalecany moment dokręcenia to 20 Nm, długość odizolowania przewodu 27 mm, a kształt zaciśnięcia końcówki na lince to trapez. Zalecany typ końcówki wkrętaka to HEX M5. Rozwiązanie sprawdza się w rozdzielnicach nN, tablicach dystrybucyjnych i punktach łączenia żył Al i Cu, gdzie wymagane jest pewne i powtarzalne połączenie.

Zgodność z normami i bezpieczeństwo

Produkt spełnia wymagania PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskał pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi. Cynowany tor prądowy i pasta stykowa na śrubach ograniczają zjawisko korozji kontaktowej, a klasa palności V0 podnosi bezpieczeństwo pożarowe instalacji.
