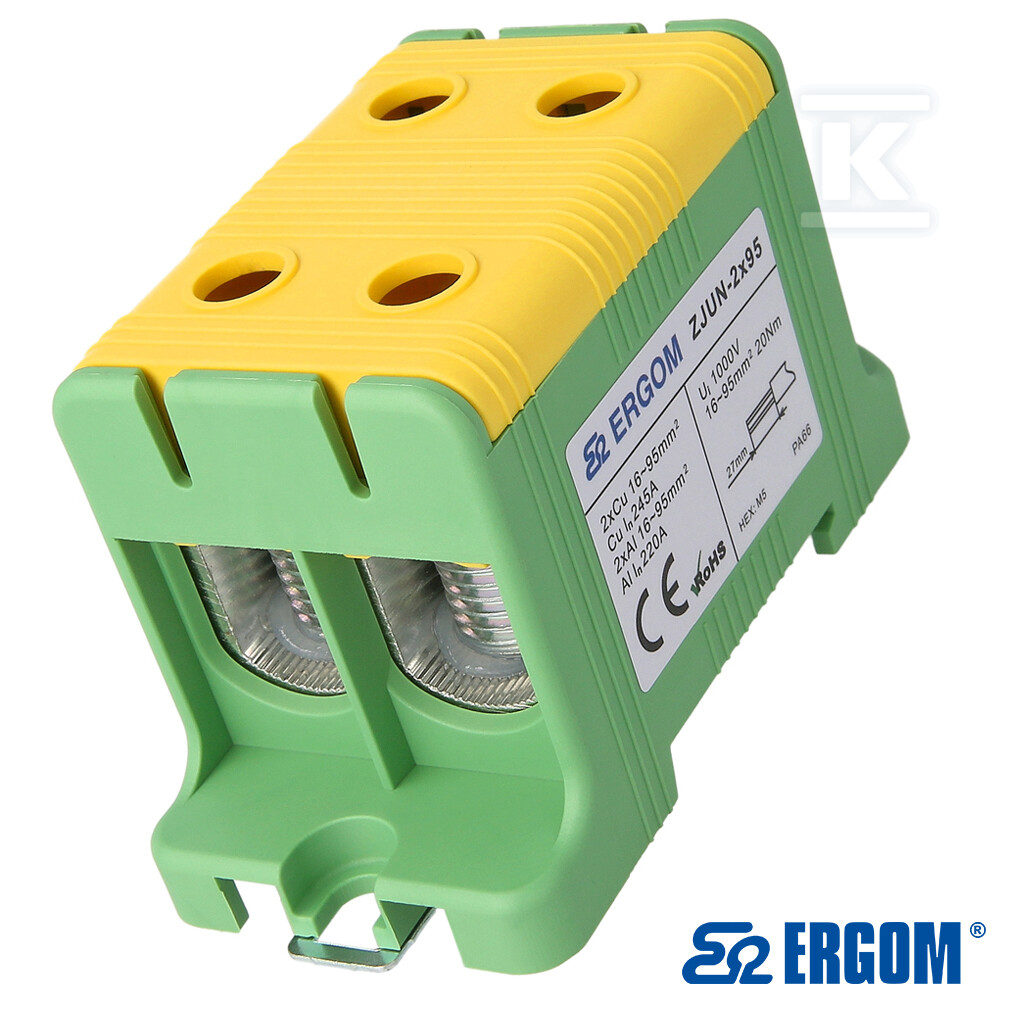

Złączka montażowa ZJUN-2x95 żółto/zielony R34RR-07020002103

Złączka szynowa 2-torowa do łączenia przewodów Al i Cu 95 mm2 w kolorze żółto-zielonym

Dwutorowa złączka montażowa przeznaczona do trwałego połączenia żył aluminiowych i miedzianych w rozdzielnicach nn oraz układach dystrybucyjnych. Kolor żółto-zielony jednoznacznie wskazuje przeznaczenie do przewodów ochronnych PE. Dzięki torowi prądowemu ze stopu aluminium cynowanego zapewnia kompatybilność Al/Cu i ogranicza ryzyko korozji galwanicznej w miejscu styku. Konstrukcja z czterema śrubami na biegun i połączeniem śrubowym od góry ułatwia szybki montaż i kontrolę dokręcenia.

Konstrukcja i materiały

Korpus i pokrywa wykonane są z poliamidu 6.6, tworzywa termoplastycznego o wysokiej wytrzymałości mechanicznej i klasie palności UL 94 V0. Tor prądowy to stop aluminium cynowany, który dobrze współpracuje zarówno z przewodami miedzianymi, jak i aluminiowymi. Śruby stalowe ocynkowane pokryte są pastą stykową, co poprawia jakość styku i stabilność połączenia w czasie pracy.

Złączka ma szerokość rastra 42 mm i wymiary 89 x 42 x 50 mm. Pozycja połączenia z góry / u góry oraz brak konieczności stosowania płytki zamykającej i kołnierza wprowadzeniowego upraszczają zabudowę. Stopień ochrony IP20 zapewnia podstawową ochronę przed dotykiem palców w rozdzielnicy. Kształt zaciśnięcia końcówki na lince jest trapezowy.

Zastosowanie i montaż

Produkt przeznaczony jest do montażu na szynie montażowej DIN TH-35 mm, w praktyce szynie TSE 35, lub bezpośrednio do podłoża. Liczba biegunów wynosi 1, a liczba zacisków na biegun to 4, co w połączeniu z dwoma torami daje elastyczność przy rozprowadzaniu przewodów ochronnych.

Zakres temperatur pracy to -40 ... 100 °C, co pozwala na zastosowanie w pomieszczeniach technicznych i w warunkach zmiennej temperatury. Przekrój przyłączanych przewodów jednodrutowych, wielożyłowych oraz linkowych bez i z końcówką tulejkową mieści się w zakresie 16 ... 95 mm2, przy znamionowym przekroju 95 mm2. Dzięki temu złączka sprawdza się w instalacjach wymagających łączenia różnych typów żył w jednym punkcie.

Parametry elektryczne i bezpieczeństwo

Znamionowe napięcie izolacji Ui wynosi 1000 V, a wytrzymałość elektryczna to 4 kV. Prąd znamionowy In to 245 A dla miedzi, przy prądzie ciągłym Cu 245 A i Al 220 A. Parametry te wynikają z wykonania zgodnego z PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych oraz z pozytywnego wyniku próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi.

• łączenie Al i Cu w jednym elemencie bez dodatkowych przejściówek
• ograniczenie korozji kontaktowej dzięki cynowanemu torowi prądowemu
• stabilny styk dzięki śrubom z pastą stykową
• szybki montaż na szynie TH-35 lub bezpośrednio do podłoża
• klasa palności materiału izolacyjnego UL 94 V0
