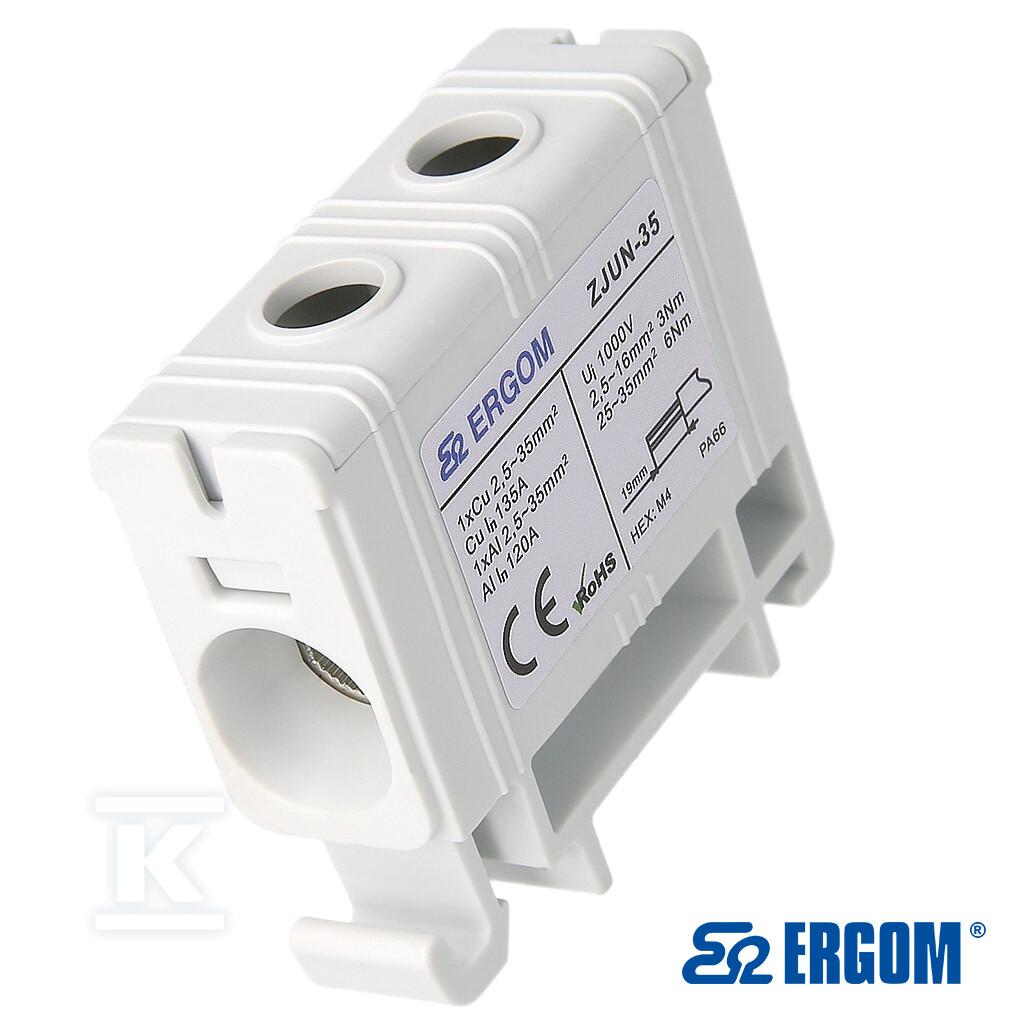

Złączka montażowa ZJUN-35 R34RR-07010001603

Jednotorowa złączka szynowa do łączenia przewodów Al i Cu 35 mm2

Złączka przeznaczona jest do trwałego połączenia żył aluminiowych i miedzianych w rozdzielnicach nn oraz układach dystrybucyjnych. Jeden tor z dwoma zaciskami śrubowymi umożliwia wprowadzenie przewodu z góry, a kompaktowe gabaryty pozwalają na montaż pod maskownicą aparatury modułowej. Szary korpus z poliamidu 6.6 zapewnia klasę palności UL 94 V0 i stopień ochrony IP20, co sprawdza się w standardowych rozdzielnicach wnętrzowych.

Konstrukcja i materiały

Tor prądowy wykonano ze stopu aluminium cynowanego, co ogranicza ryzyko korozji galwanicznej przy styku Al/Cu. Śruby stalowe ocynkowane pokryto pastą stykową, poprawiającą jakość styku i stabilność połączenia w czasie. Korpus i pokrywa z poliamidu 6.6, tworzywa termoplastycznego, dają wysoką wytrzymałość mechaniczną i odporność na warunki rozdzielnicowe. Szerokość rastra wynosi 23,7 mm, a wymiary 47,3 x 16 x 40,3 mm pozwalają na gęste upakowanie na szynie. Połączenie jest śrubowe z obu stron, z liczbą zacisków na biegun 2, bez kołnierza wprowadzeniowego i bez wymaganej płytki zamykającej.

Wydajność elektryczna i mechaniczna

Złączka pracuje przy napięciu znamionowym 1000 V i prądzie znamionowym In 135 A. W praktyce prąd ciągły dla miedzi to 135 A, dla aluminium 120 A. Wytrzymałość elektryczna sięga 4 kV, a zakres temperatur pracy to -40...100 °C. Przekrój znamionowy to 35 mm2, a dopuszczalny zakres przyłączeniowy obejmuje przewody jednodrutowe, wielożyłowe oraz linkowe z i bez końcówki tulejkowej w przedziale 2,5...35 mm2. Długość odizolowania przewodu to 19 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy. Zalecany moment dokręcenia to 6 Nm przy użyciu końcówki HEX M4.

Montaż i zastosowanie w rozdzielnicy

Montaż odbywa się na szynie montażowej DIN TH-35 mm, w praktyce szynie TSE 35, z pozycją połączenia z góry / u góry. Konstrukcja jednostronna z jednym biegunem i jednym torem ułatwia szybkie okablowanie w rozdzielnicach modułowych. Złączka spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych oraz uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla współpracy z żyłami aluminiowymi. Dzięki temu nadaje się do łączenia przewodów Al i Cu w instalacjach do 1000 V, gdzie wymagana jest stabilność styku i odporność na obciążenia zwarciowe.
