Złączka montażowa ZJUN-35/ czerwony R34RR-07010004303

od 1 szt.13,57 zł
brutto / szt.
od 15 szt.10,85 zł
brutto / szt.
z 60 szt.
z 60 szt.
Marka ERGOM
Indeks Onninen:DTA272
Indeks producenta:R34RR-07010004303
Opakowania zbiorcze:1 / 20 / 60 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Klasa palności materiału izolacyjnego zgodna z UL94: V0
Kolor: Czerwony
Liczba biegunów: 1
Liczba zacisków na biegun: 2
Materiał elementu izolacyjnego: Tworzywo termoplastyczne
Napięcie znamionowe: 1000 V
Pozycja połączenia: Z góry / u góry
Prąd znamionowy In: 135 A
Przekrój przyłączanego przewodu jednodrutowego: 2.5 ... 35 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 2.5 ... 35 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 2.5 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego: 2.5 ... 35 mm2
Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
Szerokość / rozmiar rastra: 23.7 mm
Wykonanie przeciwwybuchowe Ex-e - potwierdzone: nie
Wymagana płytka zamykająca: nie
Z kołnierzem wprowadzeniowym: nie
Zakres temperatur pracy: -40 ... 100 °C

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,17 m / 0,1 m / 0,05 m / 0,54 kg / 0,001 m3
Kod celny:85369010

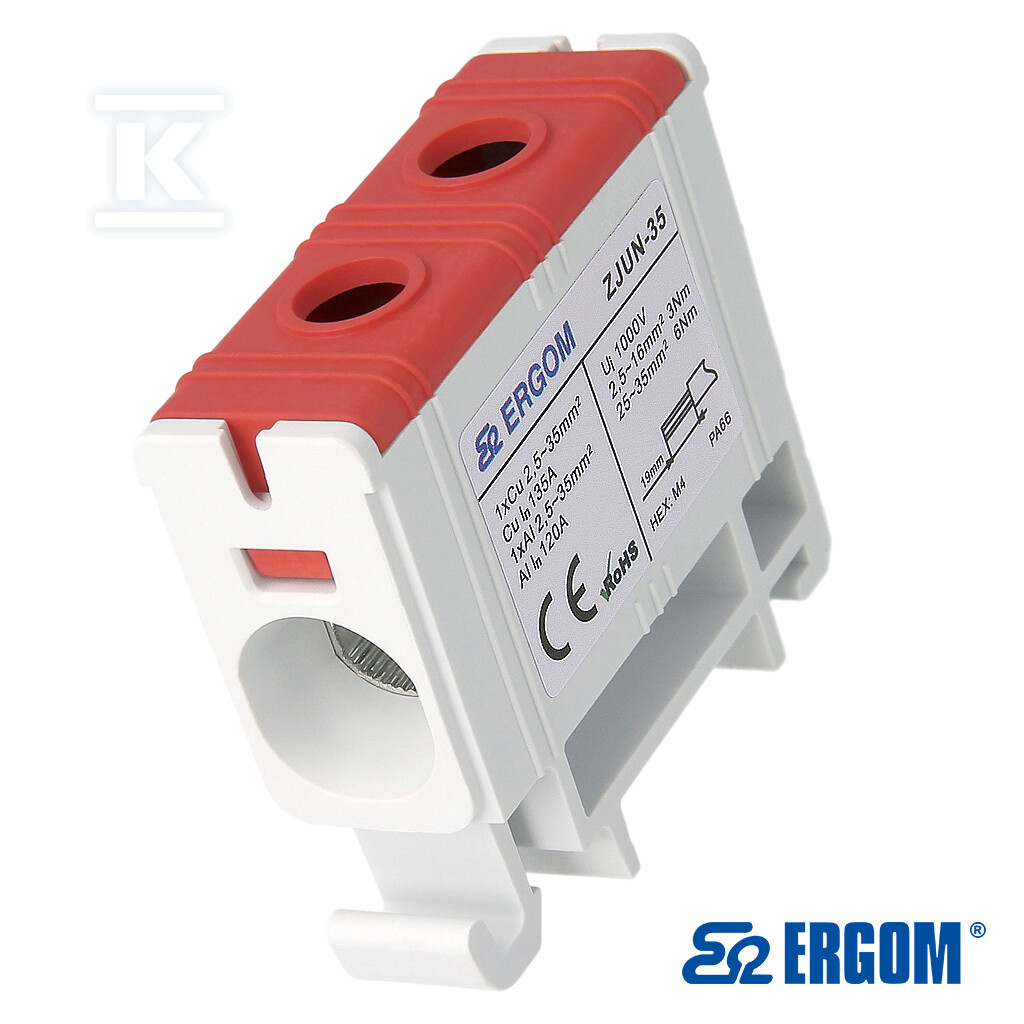

Złączka montażowa ZJUN-35/ czerwony R34RR-07010004303

Złącze szynowe Al/Cu 35 mm2 do łączenia przewodów miedzianych i aluminiowych

Jednobiegowe złącze szynowe przeznaczone do trwałego połączenia żył aluminiowych i miedzianych w rozdzielnicach nn oraz układach dystrybucyjnych. Przystosowane do pracy przy napięciu znamionowym izolacji 1000 V i prądzie ciągłym 135 A dla miedzi oraz 120 A dla aluminium. Czerwony korpus z poliamidu 6.6 pozwala na szybką identyfikację obwodu, a kompaktowe wymiary 47,3 x 16 x 40,3 mm umożliwiają montaż pod maskownicą aparatury modułowej.

Połączenie realizowane jest od góry za pomocą dwóch zacisków śrubowych na biegun. Zakres zaciskanych przekrojów obejmuje przewody jednodrutowe, wielożyłowe oraz linkowe z i bez końcówki tulejkowej w przedziale 2,5 ... 35 mm2. Zalecana długość odizolowania to 19 mm, a zalecany moment dokręcenia 6 Nm przy użyciu końcówki HEX M4. Kształt zaciśnięcia końcówki na lince jest trapezowy, co zwiększa powierzchnię styku.

Konstrukcja i materiały

Tor prądowy wykonany jest ze stopu aluminium cynowanego. Powłoka cynowa ogranicza ryzyko korozji galwanicznej przy styku Al/Cu i zapewnia kompatybilność z oboma rodzajami przewodów. Śruby ze stali ocynkowanej pokryte są pastą stykową, co poprawia jakość styku i stabilność połączenia w czasie.

Izolację tworzy tworzywo termoplastyczne, w praktyce poliamid 6.6 zastosowany w korpusie i pokrywie. Materiał zapewnia klasę palności UL 94 V0 oraz odporność mechaniczną. Szerokość rastra wynosi 23,7 mm, a stopień ochrony to IP20. Zakres temperatur pracy to -40 ... 100 °C.

Parametry elektryczne i warunki pracy

Złącze spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskało pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla połączeń z żyłami aluminiowymi.

Napięcie znamionowe izolacji Ui to 1000 V, a wytrzymałość elektryczna wynosi 4 kV. Prąd znamionowy In to 135 A. Liczba biegunów to 1, liczba torów to 1, a liczba zacisków na biegun to 2. Pozycja połączenia to z góry / u góry.

Montaż i zastosowanie w rozdzielnicach

Montaż odbywa się na szynie DIN TH-35 mm, w praktyce na szynie TSE 35. Konstrukcja nie wymaga płytki zamykającej i nie posiada kołnierza wprowadzeniowego. Brak wykonania przeciwwybuchowego Ex-e.

Zastosowanie obejmuje rozdzielnice nn oraz szafy dystrybucyjne, gdzie wymagane jest bezpieczne łączenie przewodów Al i Cu o przekroju znamionowym 35 mm2. Kompaktowa budowa pozwala na instalację w ograniczonej przestrzeni, a czerwone oznaczenie ułatwia identyfikację w schematach.

  • spełnia wymagania normy PN-EN 60947-7-1 dla przewodów miedzianych,

  • pozytywny wynik próby zwarciowej dla przewodów aluminiowych (IEC TS 60947-7-5),

  • przystosowana do łączenia przewodów Al i Cu,

  • tor prądowy ze stopu aluminium cynowanego – ograniczenie zjawiska korozji galwanicznej,

  • śruby pokryte pastą stykową poprawiające trwałość i jakość połączenia,

  • napięcie znamionowe izolacji 1000 V,

  • kompaktowa konstrukcja umożliwiająca montaż pod maskownicą aparatury modułowej.
