Złączka montażowa ZJUN-35/ niebieski R34RR-07010002603

Złączka szynowa Al/Cu do łączenia przewodów do 35 mm2 w rozdzielnicach nN

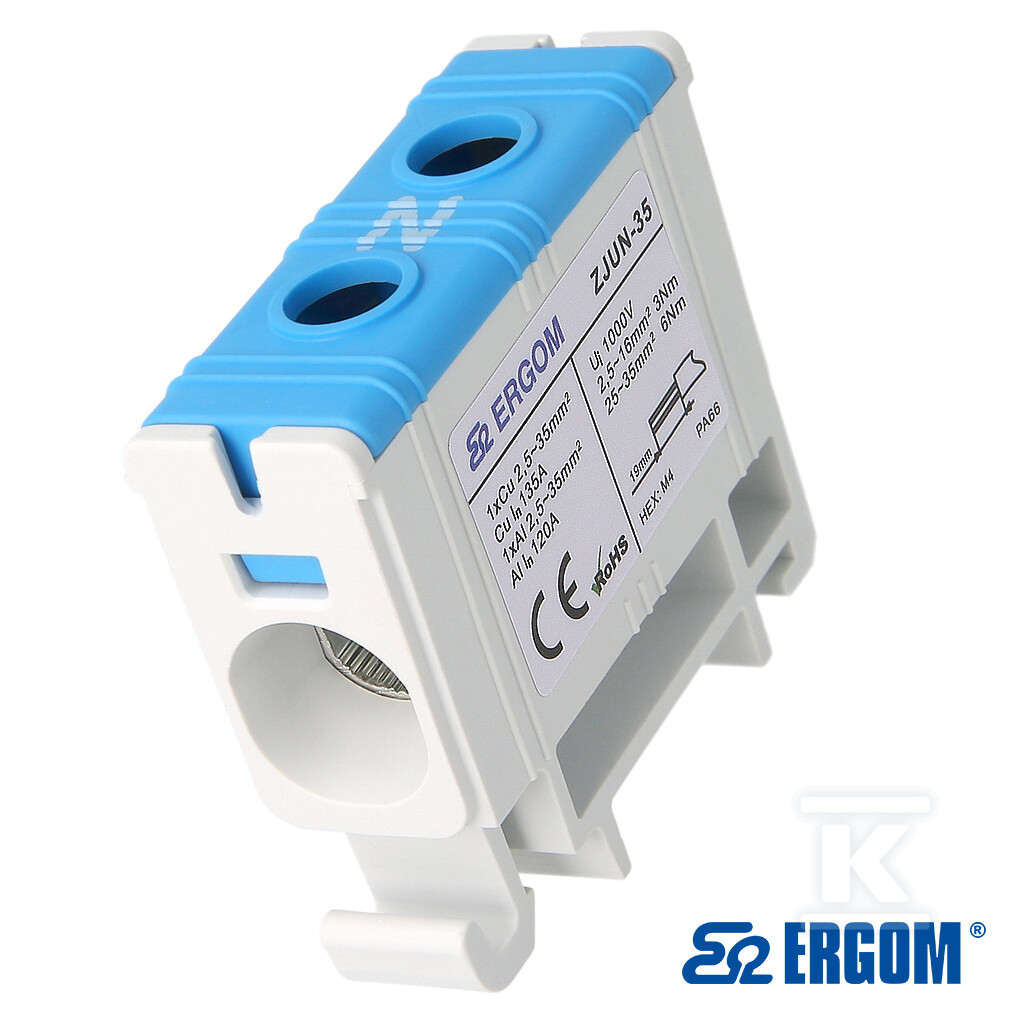

Złączka 1-torowa przeznaczona jest do łączenia przewodów aluminiowych i miedzianych o przekroju znamionowym 35 mm2 w instalacjach do 1000 V. Sprawdzi się w rozdzielnicach niskiego napięcia oraz układach dystrybucyjnych, gdzie wymagane jest pewne połączenie żył Al i Cu bez dodatkowych przejściówek. Kompaktowe gabaryty pozwalają na montaż na szynie TSE 35 i instalację pod maskownicą aparatury modułowej, co ułatwia zabudowę w ciasnych szafach sterowniczych.

Konstrukcja i materiały ograniczające korozję kontaktową

Tor prądowy wykonano ze stopu aluminium cynowanego. Powłoka cynowa ogranicza zjawisko korozji galwanicznej przy styku aluminium z miedzią i zapewnia kompatybilność z oboma rodzajami przewodów. Styk dociskowy realizują dwie śruby stalowe ocynkowane, pokryte pastą stykową. Pasta poprawia przewodność połączenia i stabilizuje moment dokręcenia w czasie eksploatacji.

Korpus i pokrywa wykonane są z poliamidu 6.6. Materiał zapewnia mechaniczną wytrzymałość obudowy i klasę palności UL 94 V0. Złączka ma kolor niebieski, stopień ochrony IP20 i wymiary 47,3 mm wysokości, 16 mm szerokości oraz 40,3 mm głębokości. Jedno-biegunowa budowa z jednym torem i dwoma punktami zaciskowymi pozwala na szybki montaż i demontaż przewodów.

Praca elektryczna i mechaniczna w warunkach instalacji

Złączka przyjmuje przewody linkowe i jednodrutowe w zakresie 2,5-35 mm2 przy długości odizolowania 19 mm. Kształt zaciśnięcia końcówki na lince jest trapezowy, co zwiększa powierzchnię styku. Zalecany moment dokręcenia wynosi 6 Nm, a do montażu służy wkrętak z końcówką HEX M4.

Parametry elektryczne odpowiadają zastosowaniu w rozdzielniach. Prąd ciągły wynosi 120 A dla przewodów aluminiowych i 135 A dla miedzianych przy napięciu znamionowym izolacji Ui 1000 V. Wytrzymałość elektryczna izolacji to 4 kV. Zakres temperatur pracy od -25 °C do 55 °C pozwala na montaż w typowych pomieszczeniach technicznych i szafach bez klimatyzacji.

Zgodność z normami i bezpieczeństwo zwarciowe

Urządzenie spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskano pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi. Potwierdzenie to dotyczy zachowania połączenia przy dużych prądach zwarciowych i jest istotne przy projektowaniu zabezpieczeń w sieciach z przewodami Al.

Montaż na szynie DIN 35 mm jest standardowy dla aparatury modułowej. Dzięki niskiej wysokości i wąskiej budowie złączka nie zwiększa znacząco głębokości zabudowy, a niebieski kolor ułatwia identyfikację obwodów w rozdzielnicy.
