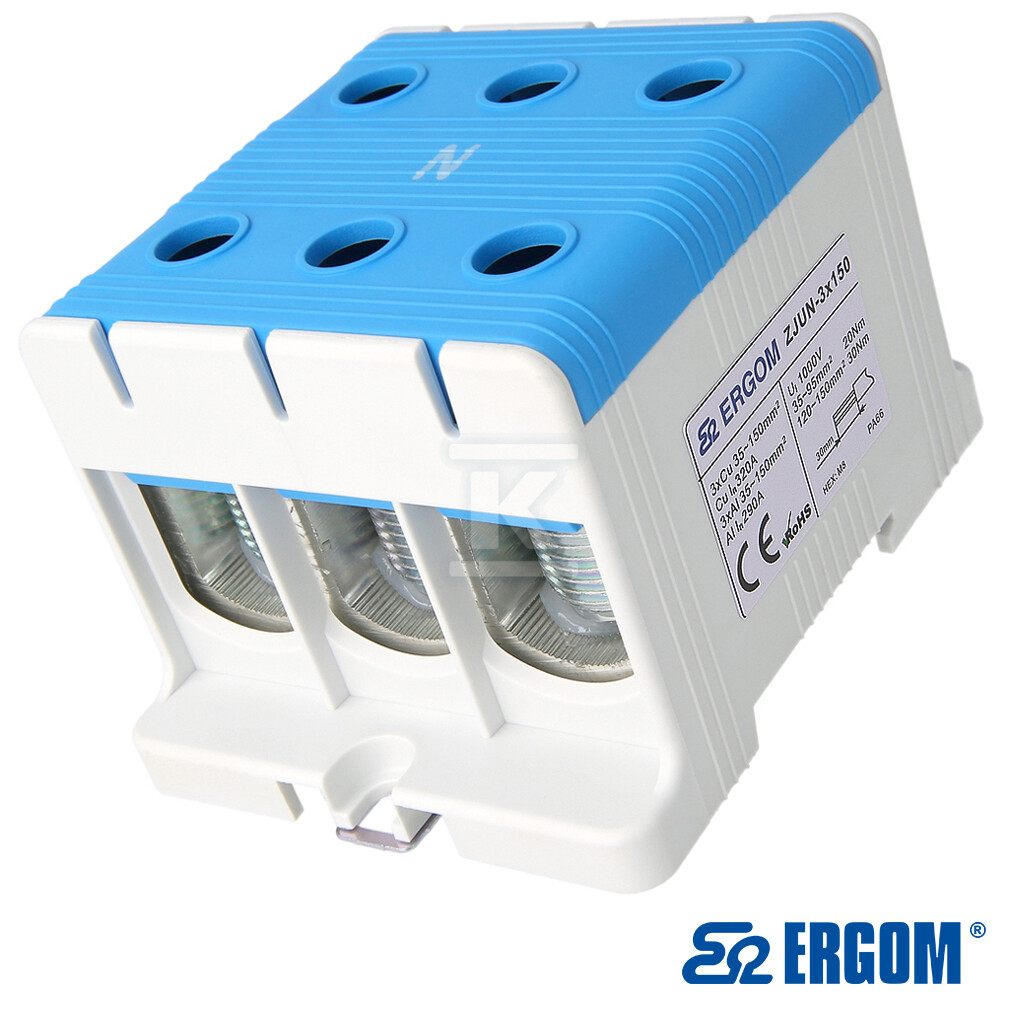

Złączka montażowa ZJUN-3x150/ niebieski R34RR-07010022401

Trójtorowa złączka szynowa Al/Cu do łączenia przewodów 35-150 mm2

Trójtorowa złączka szynowa przeznaczona jest do trwałego połączenia przewodów aluminiowych i miedzianych w rozdzielnicach nN oraz układach dystrybucyjnych. Niebieski korpus z poliamidu 6.6 zapewnia klasę palności UL 94 V0 i odporność mechaniczną, a tor prądowy ze stopu aluminium cynowanego ogranicza ryzyko korozji galwanicznej przy styku Al/Cu. Połączenie śrubowe z góry umożliwia szybki dostęp do zacisków bez demontażu całej listwy.

Budowa i materiały

Korpus i pokrywa wykonane są z poliamidu 6.6, tworzywa termoplastycznego o wysokiej wytrzymałości mechanicznej i klasie palności UL 94 V0. Tor prądowy to stop aluminium cynowany, który zapewnia kompatybilność z żyłami Al i Cu oraz ogranicza zjawisko korozji kontaktowej. Śruby stalowe ocynkowane pokryte pastą stykową poprawiają jakość styku i stabilność połączenia w czasie. Szerokość rastra wynosi 73 mm, a wymiary zewnętrzne to 97 x 73 x 59 mm. Stopień ochrony to IP20, kolor niebieski.

Montaż i zastosowanie w rozdzielnicach

Złączka przeznaczona jest do montażu na szynie DIN TH-35 mm, w praktyce szynie TSE 35, lub bezpośrednio do podłoża. Pozycja przyłączenia to z góry / u góry, co ułatwia prowadzenie przewodów w rozdzielnicy. Przyjmuje przewody jednodrutowe, wielożyłowe oraz linkowe z końcówką tulejkową i bez niej w zakresie 35 ... 150 mm2. Zalecana długość odizolowania przewodu to 30 mm, a kształt zaciśnięcia końcówki na lince to trapez. Zalecany moment dokręcenia wynosi 30 Nm przy użyciu wkrętaka HEX M8. Liczba biegunów to 1, a na biegun przypada 6 zacisków śrubowych. Zakres temperatur pracy to -40 ... 100 °C, bez kołnierza wprowadzeniowego i bez wymaganej płytki zamykającej.

Wydajność elektryczna i bezpieczeństwo

Znamionowe napięcie izolacji to 1000 V, a wytrzymałość elektryczna wynosi 4 kV. Prąd ciągły dla miedzi to 320 A, dla aluminium 290 A, zgodnie z danymi znamionowymi In 320 A. Złącze pracuje z przekrojem znamionowym 150 mm2 i akceptuje zakres 35-150 mm2 dla wszystkich typów przewodów. Trzy tory prądowe w jednym module pozwalają na rozbudowę połączeń bez dodatkowych listew. Pozytywny wynik próby zwarciowej dla żył aluminiowych potwierdza stabilność połączenia pod obciążeniem.

Zgodność z normami

Konstrukcja spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskano pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi. Wykonanie nie jest przeciwwybuchowe Ex-e.
