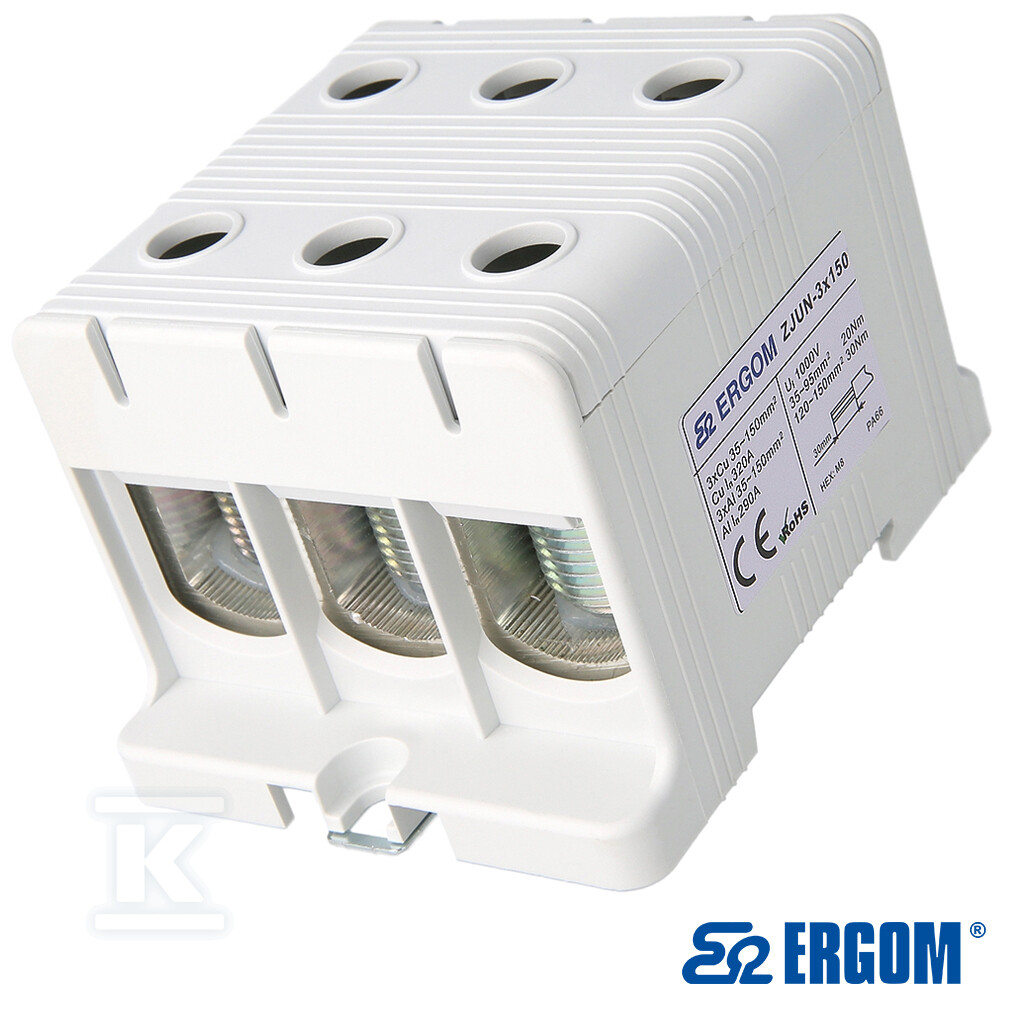

Złączka montażowa ZJUN-3x150 SZARA R34RR-07010022301

Trójtorowa złączka szynowa Al/Cu do łączenia przewodów 35-150 mm2

Złączka montażowa ZJUN-3x150 w kolorze szarym służy do bezpiecznego łączenia przewodów aluminiowych i miedzianych o przekroju znamionowym 150 mm2 w instalacjach do 1000 V. Trzy tory w jednym biegunie pozwalają na rozbudowę połączeń w rozdzielnicach nN i układach dystrybucyjnych, gdzie wymagane jest trwałe połączenie żył Al i Cu bez dodatkowych przejściówek. Połączenie realizowane jest od góry, co ułatwia prowadzenie przewodów w szafie i kontrolę zacisków po montażu.

Konstrukcja i materiały zapewniające trwały styk Al/Cu

Tor prądowy wykonano ze stopu aluminium cynowanego. Powłoka cynowa ogranicza korozję galwaniczną na styku aluminium z miedzią i zapewnia kompatybilność z oboma materiałami przewodów. Śruby stalowe ocynkowane pokryto pastą stykową, co poprawia jakość styku i stabilizuje połączenie w czasie pracy. W złączce znajduje się 6 śrub, po dwie na każdy tor, z zalecanym momentem dokręcenia 30 Nm i końcówką wkrętaka HEX M8. Długość odizolowania przewodu to 30 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy.

Korpus i pokrywa wykonane są z poliamidu 6.6, tworzywa termoplastycznego o wysokiej wytrzymałości mechanicznej. Materiał izolacyjny spełnia klasę palności UL 94 V0, co oznacza samogasnące zachowanie w warunkach termicznych. Szerokość rastra wynosi 73 mm, a całość ma wymiary 97 x 73 x 59 mm. Stopień ochrony to IP20, a kolor obudowy to szary.

Montaż i zakres pracy

Złączka przeznaczona jest do montażu na szynie montażowej DIN TH-35 mm, w praktyce szynie TSE 35, lub bezpośrednio do podłoża rozdzielnicy. Nie wymaga płytki zamykającej ani kołnierza wprowadzeniowego. Pozycja przyłączenia z góry ułatwia okablowanie w ciasnych wnętrzach szaf. Zakres temperatur pracy to -40 ... 100 °C, co pozwala na zastosowanie w pomieszczeniach technicznych i w warunkach zmiennej temperatury.

Przyłącza śrubowe akceptują przewody jednodrutowe, wielożyłowe oraz linkowe w zakresie 35 ... 150 mm2, zarówno bez końcówki tulejkowej, jak i z końcówką tulejkową. Uniwersalność przekrojów zmniejsza zapasy magazynowe i upraszcza dobór przewodów na etapie wykonawstwa.

Parametry elektryczne i zastosowanie w rozdzielnicach

Znamionowe napięcie izolacji Ui wynosi 1000 V, a wytrzymałość elektryczna to 4 kV. Prąd ciągły dla miedzi to 320 A, dla aluminium 290 A, co odpowiada prądowi znamionowemu In 320 A podawanemu w danych ETIM. Trzy tory i jeden biegun pozwalają na rozdzielenie obwodów przy zachowaniu kompaktowej zabudowy.

Złączka sprawdza się w rozdzielnicach głównych i podrozdzielnicach, w układach zasilania maszyn oraz w miejscach, gdzie konieczne jest łączenie instalacji miedzianych z istniejącymi odcinkami aluminiowymi. Stabilny styk i wysoka klasa palności izolacji zwiększają bezpieczeństwo pracy w obiektach przemysłowych i użyteczności publicznej.

Zgodność z normami i bezpieczeństwo

Urządzenie spełnia wymagania normy PN-EN 60947-7-1 dotyczącej listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskano pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi. Klasa palności materiału izolacyjnego UL 94 V0 oraz izolacja z poliamidu 6.6 wspierają bezpieczną eksploatację w rozdzielnicach nN.
