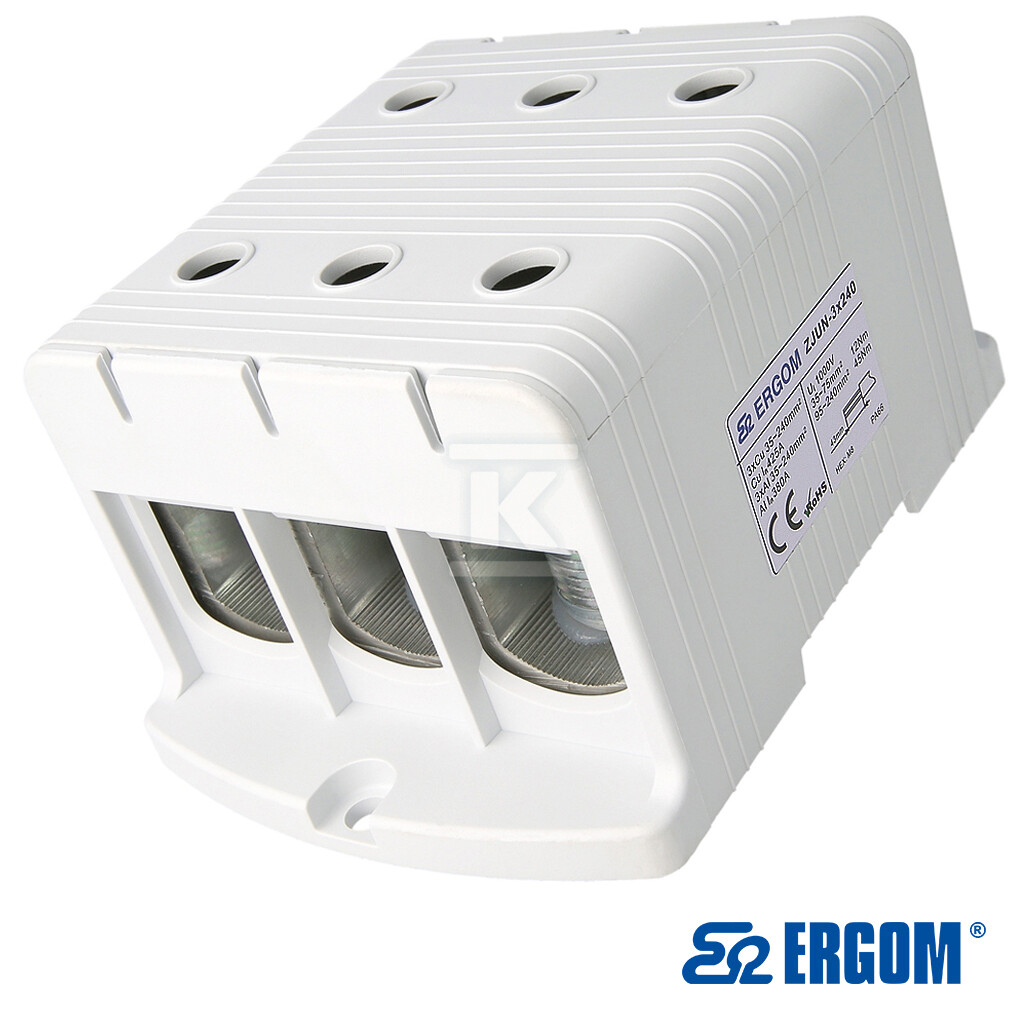

Złączka montażowa ZJUN-3x240 SZARA R34RR-07010022501

od 1 szt.170,97 zł
brutto / szt.
z 9 szt.
z 9 szt.
Marka ERGOM
Indeks Onninen:DTA302
Indeks producenta:R34RR-07010022501
EAN:5900003724512
Opakowania zbiorcze:1 / 3 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Klasa palności materiału izolacyjnego zgodna z UL94: V0
Kolor: Szary
Liczba biegunów: 1
Liczba zacisków na biegun: 6
Materiał elementu izolacyjnego: Tworzywo termoplastyczne
Napięcie znamionowe: 1000 V
Pozycja połączenia: Z góry / u góry
Prąd znamionowy In: 425 A
Przekrój przyłączanego przewodu jednodrutowego: 35 ... 240 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 35 ... 240 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 35 ... 240 mm2
Przekrój przyłączanego przewodu wielożyłowego: 35 ... 240 mm2
Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
Szerokość / rozmiar rastra: 93 mm
Wykonanie przeciwwybuchowe Ex-e - potwierdzone: nie
Wymagana płytka zamykająca: nie
Z kołnierzem wprowadzeniowym: nie
Zakres temperatur pracy: -40 ... 100 °C

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,14 m / 0,1 m / 0,08 m / 0,85 kg / 0,001 m3
Kod celny:85369010

Złączka montażowa ZJUN-3x240 SZARA R34RR-07010022501

Trójtorowa złączka szynowa Al/Cu do łączenia przewodów 35-240 mm2

Trójtorowa złączka przeznaczona do trwałego łączenia przewodów aluminiowych i miedzianych w rozdzielnicach nn oraz układach dystrybucyjnych. Pracuje przy napięciu znamionowym izolacji do 1000 V i umożliwia połączenie żył o przekroju znamionowym 240 mm2 w zakresie 35 ... 240 mm2. Połączenie realizowane jest z góry, śrubowo, co ułatwia dostęp przy montażu w szafie.

Konstrukcja i materiały

Tor prądowy wykonany jest ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu oraz ogranicza ryzyko korozji galwanicznej na styku metali. Korpus i pokrywa z poliamidu 6.6 dają wysoką wytrzymałość mechaniczną i klasę palności materiału izolacyjnego UL 94 V0. Element izolacyjny to tworzywo termoplastyczne w kolorze szarym.

Styk zapewniają stalowe śruby ocynkowane pokryte pastą stykową, poprawiające jakość połączenia i jego stabilność w czasie. Zalecany moment dokręcenia to 45 Nm przy użyciu końcówki HEX M8. Długość odizolowania przewodu to 43 mm, a kształt zaciśnięcia końcówki na lince jest trapezowy.

Wymiary 130 x 93 x 67 mm przy szerokości rastra 93 mm pozwalają na zwartą zabudowę. Złączka ma 1 biegun i 3 tory, z 6 zaciskami na biegun. Stopień ochrony to IP20, a urządzenie nie wymaga płytki zamykającej i nie ma kołnierza wprowadzeniowego.

Parametry elektryczne i warunki pracy

Złączka przenosi prąd ciągły 425 A dla miedzi i 380 A dla aluminium przy napięciu znamionowym 1000 V. Wytrzymałość elektryczna izolacji wynosi 4 kV. Zakres temperatur pracy to -40 ... 100 °C, co pozwala na zastosowanie w pomieszczeniach technicznych i w warunkach zmiennej temperatury.

Przyjmuje przewody jednodrutowe, wielożyłowe oraz linkowe 35 ... 240 mm2, zarówno bez końcówki tulejkowej, jak i z końcówką tulejkową. Przekrój znamionowy to 240 mm2, a konstrukcja śrubowa zapewnia powtarzalny docisk niezależnie od typu żyły.

Zastosowanie i zgodność z normami

Produkt sprawdza się w rozdzielnicach nn i układach dystrybucyjnych, gdzie wymagane jest bezpieczne połączenie żył Al i Cu bez dodatkowych przejściówek. Montaż przewidziano bezpośrednio do podłoża, co upraszcza instalację w polu rozdzielczym.

Złączka spełnia wymagania PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla zastosowań z żyłami aluminiowymi, co potwierdza jej przydatność w obwodach z przewodami Al.

  • spełnia wymagania normy PN-EN 60947-7-1 dla przewodów miedzianych,

  • pozytywny wynik próby zwarciowej dla przewodów aluminiowych (IEC TS 60947-7-5),

  • przystosowana do łączenia przewodów Al i Cu,

  • tor prądowy ze stopu aluminium cynowanego – ograniczenie zjawiska korozji galwanicznej,

  • śruby pokryte pastą stykową poprawiające trwałość i jakość połączenia,

  • napięcie znamionowe izolacji 1000 V,

  • możliwość montażu wyłącznie bezpośrednio do podłoża.
