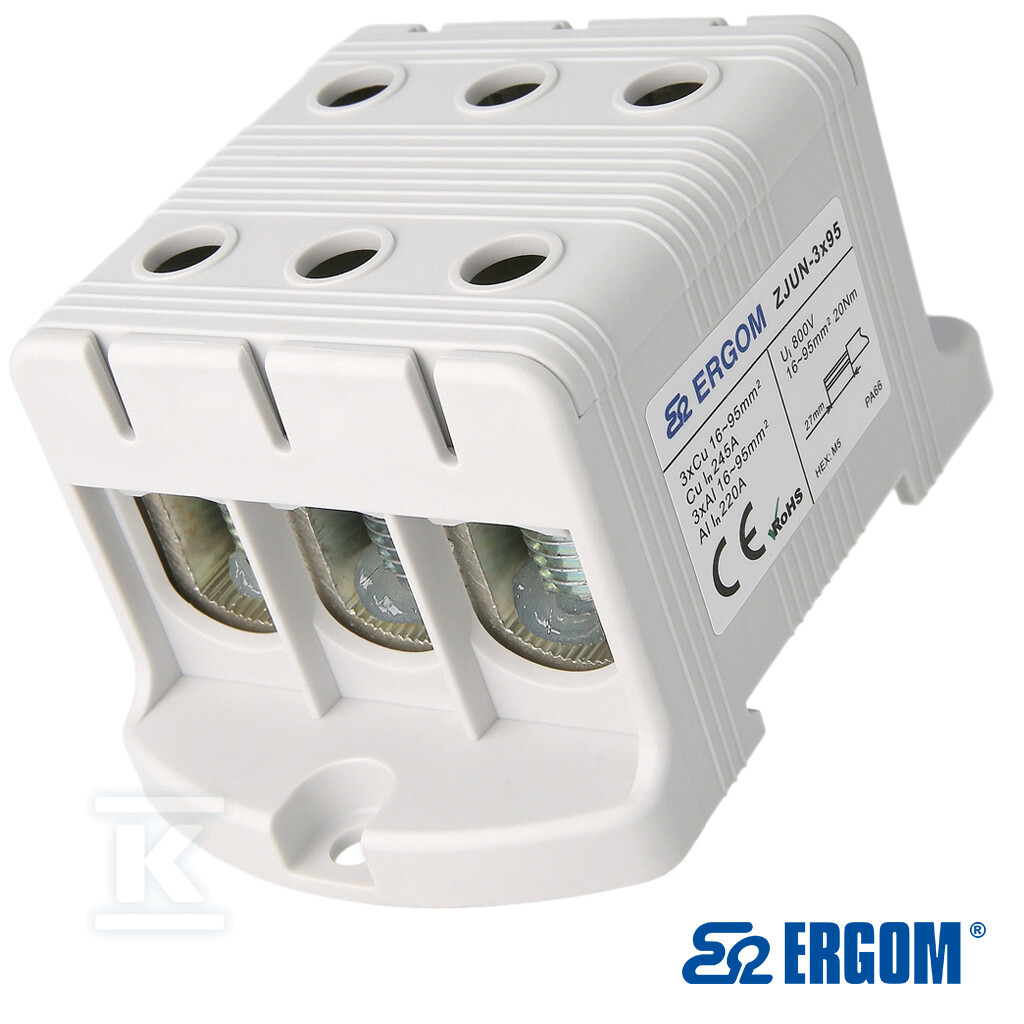

Złączka montażowa ZJUN-3x95 SZARA=3SZT R34RR-07010022101

Złączka szynowa Al/Cu ZJUN-3x95 przeznaczona do łączenia przewodów aluminiowych i miedzianych o przekroju znamionowym 95 mm2 w instalacjach o napięciu do 1000 V. Stosowana w rozdzielnicach nN oraz układach dystrybucyjnych wymagających bezpiecznego i trwałego połączenia żył Al i Cu.

Złączki spełniają wymagania normy PN-EN 60947-7-1 dotyczącej listew zaciskowych do przewodów miedzianych. Dodatkowo uzyskały pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 (pkt 9.4.6) dla złączek współpracujących z żyłami aluminiowymi.

Tor prądowy wykonany ze stopu aluminium cynowanego zapewnia kompatybilność z przewodami Al i Cu oraz ogranicza ryzyko korozji kontaktowej. Śruby stalowe pokryte pastą stykową poprawiają jakość styku i stabilność połączenia. Korpus i pokrywa z poliamidu 6.6 zapewniają wysoką wytrzymałość mechaniczną oraz klasę palności UL 94 V0.

Złączka przeznaczona jest wyłącznie do montażu na szynie TSE 35 lub bezpośrednio do podłoża.

Dane elektryczne:

• prąd ciągły Al: 220 A

• prąd ciągły Cu: 245 A

• napięcie znamionowe izolacji Ui: 1000 V

• wytrzymałość elektryczna: 4 kV

• przekrój znamionowy: 95 mm2

• zakres przekrojów przewodów: 16–95 mm2

Dane mechaniczne:

• liczba torów: 3

• liczba biegunów: 1

• liczba śrub: 6

• materiał toru prądowego: stop aluminium cynowanego

• materiał korpusu i pokrywy: poliamid 6.6

• materiał śrub: stal ocynkowana pokryta pastą stykową

• długość odizolowania przewodu: 27 mm

• kształt zaciśnięcia końcówki na lince: trapez

• zalecany moment dokręcenia: 20 Nm

• zalecany typ końcówki wkrętaka: HEX (M5)

• montaż: szyna TSE 35 lub bezpośrednio do podłoża

• wymiary (W x S x G): 89 x 61 x 50 mm

• stopień ochrony: IP20

• klasa palności: UL 94 V0

• kolor: szary

Normy:

• PN-EN 60947-7-1

• IEC TS 60947-7-5:2021 pkt 9.4.6
