Złączka montażowa ZJUN-5x35 szara R34RR-07020004303

Pięciotorowa złączka szynowa Al/Cu do łączenia przewodów 35 mm2

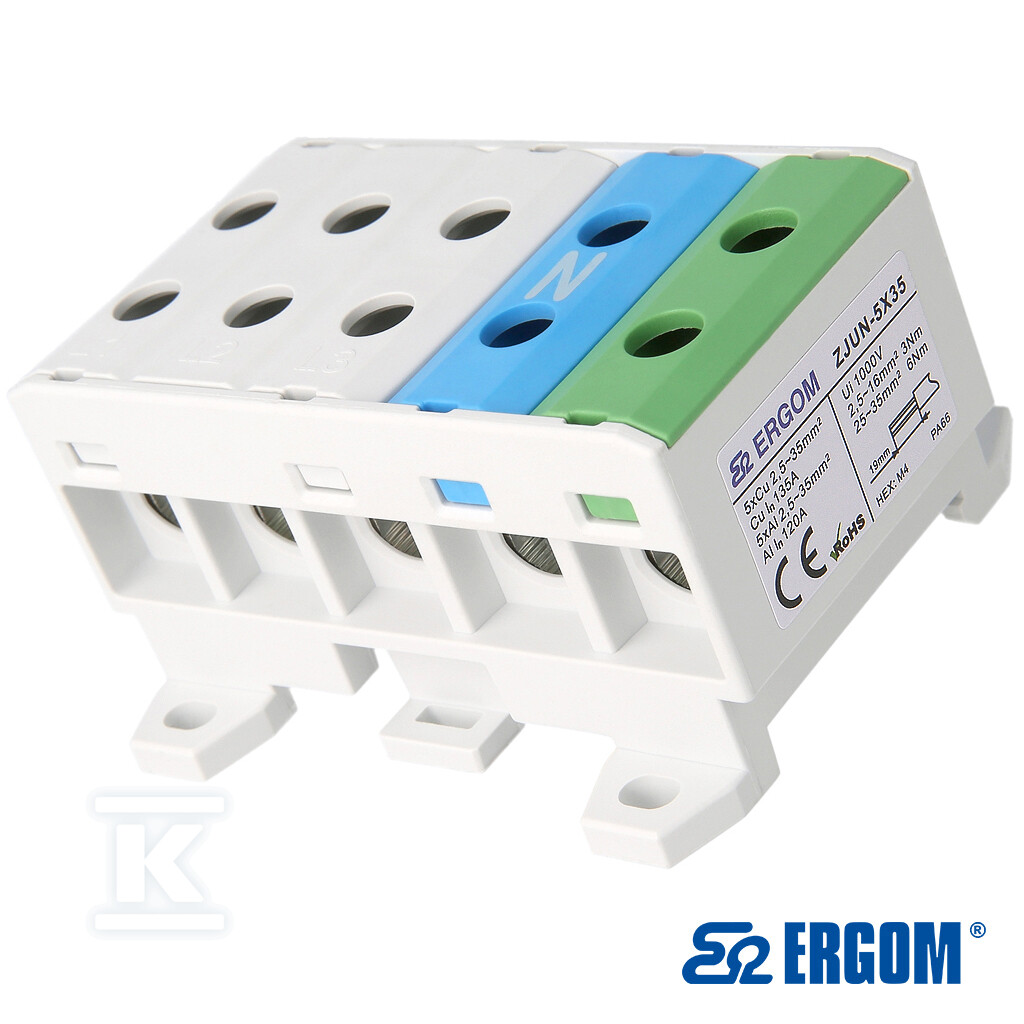

Złączka montażowa ZJUN-5x35 przeznaczona jest do trwałego łączenia przewodów aluminiowych i miedzianych w rozdzielnicach nn oraz układach dystrybucyjnych. Pięć niezależnych torów prądowych w jednej obudowie pozwala na uporządkowane prowadzenie połączeń przy napięciu izolacji do 1000 V. Konstrukcja wspiera montaż na szynie DIN TH-35 / TSE 35 lub bezpośrednio do podłoża, także pod maskownicą aparatury modułowej, bez konieczności stosowania płytki zamykającej.

Konstrukcja i materiały

Obudowa i pokrywa wykonane są z poliamidu 6.6, tworzywa termoplastycznego o wysokiej wytrzymałości mechanicznej i klasie palności UL 94 V0. Izolacyjne przegrody oddzielają pięć torów prądowych, co zwiększa bezpieczeństwo eksploatacyjne i czytelność instalacji. Tor prądowy wykonano ze stopu aluminium cynowanego, co zapewnia kompatybilność z żyłami Al i Cu i ogranicza ryzyko korozji kontaktowej.

Połączenie realizowane jest śrubowo od góry, z dwoma zaciskami na biegun i dziesięcioma śrubami w komplecie. Śruby ze stali ocynkowanej pokryte są pastą stykową, co poprawia jakość styku i stabilność połączenia w czasie. Kołnierz wprowadzeniowy ułatwia wprowadzenie przewodów, a kształt zaciśnięcia na lince ma formę trapezu. Zalecany moment dokręcenia to 6 Nm przy użyciu wkrętaka HEX M4, a długość odizolowania przewodu wynosi 19 mm.

Wymiary 45,2 x 80 x 40,2 mm i szerokość rastra 80 mm pozwalają na zwartą zabudowę. Stopień ochrony IP20 i zakres temperatur pracy od -40 °C do 100 °C umożliwiają zastosowanie w typowych warunkach rozdzielnicowych. Kolorystyka obejmuje warianty szary, niebieski i zielony, w tym opisywany wariant szary.

Parametry elektryczne i zakres połączeń

Złączka pracuje przy napięciu znamionowym izolacji Ui 1000 V z wytrzymałością elektryczną 4 kV. Prąd ciągły wynosi 135 A dla miedzi i 120 A dla aluminium przy przekroju znamionowym 35 mm2. Zakres przyłączanych przewodów obejmuje 2,5 ... 35 mm2 zarówno dla przewodów jednodrutowych, wielożyłowych, jak i linkowych bez końcówki tulejkowej oraz z końcówką tulejkową.

Połączenie śrubowe od góry zapewnia dostęp bez demontażu sąsiednich elementów. Dwa zaciski na każdy z pięciu biegunów pozwalają na elastyczne rozprowadzenie obwodów. Kompaktowa budowa umożliwia montaż w ograniczonej przestrzeni, a brak wymogu płytki zamykającej upraszcza zabudowę.

Zastosowanie i zgodność z normami

Produkt sprawdza się w rozdzielnicach nn i układach dystrybucyjnych, gdzie wymagane jest bezpieczne i trwałe połączenie żył Al i Cu. Pięć torów prądowych z izolacyjnymi przegrodami zwiększa przejrzystość instalacji i ogranicza ryzyko pomyłek montażowych.

Złączka spełnia wymagania normy PN-EN 60947-7-1 dla przewodów miedzianych. Dodatkowo uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla złączek współpracujących z żyłami aluminiowymi. Certyfikacja i klasa palności UL 94 V0 potwierdzają przydatność do zastosowań w aparaturze modułowej.
