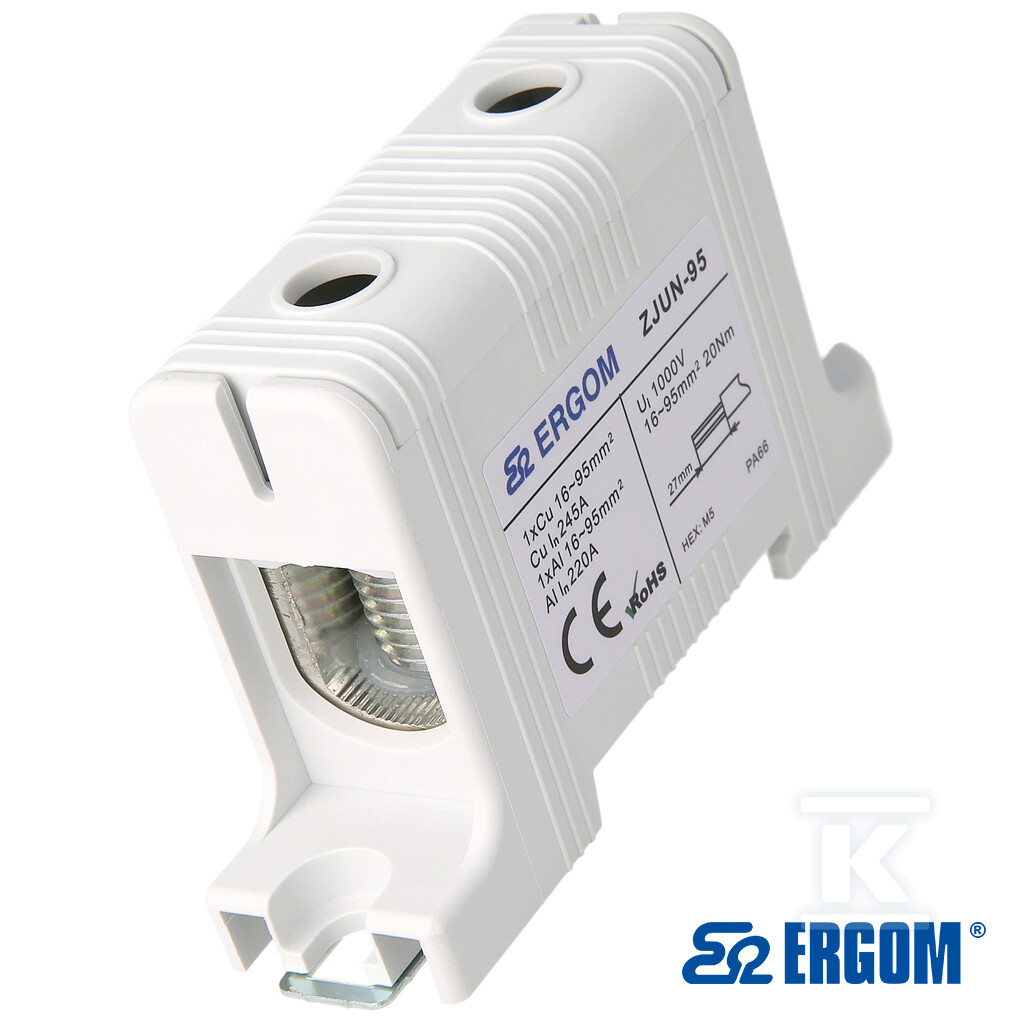

Złączka montażowa ZJUN-95 R34RR-07010001803

Jednotorowa złączka szynowa Al/Cu do łączenia przewodów 16-95 mm2

Rozwiązanie do trwałego połączenia żył aluminiowych i miedzianych w rozdzielnicach nN oraz układach dystrybucyjnych. Złączka przeznaczona jest do przewodów o przekroju znamionowym 95 mm2 i pracuje przy napięciu do 1000 V. Tor prądowy ze stopu aluminium cynowanego zapewnia kompatybilność Al/Cu i ogranicza ryzyko korozji kontaktowej, a konstrukcja z dwoma śrubami zaciskowymi na biegun umożliwia pewne dociśnięcie zarówno drutu, jak i linki.

Budowa i materiały

Korpus i pokrywa wykonane są z poliamidu 6.6, tworzywa termoplastycznego o klasie palności UL 94 V0. Szary odlew zapewnia wysoką wytrzymałość mechaniczną i odporność na warunki rozdzielnicowe, a stopień ochrony IP20 chroni wnętrze przed przypadkowym dotknięciem. Tor prądowy to stop aluminium cynowany, który ogranicza zjawisko korozji galwanicznej przy styku Al z Cu. Śruby stalowe, ocynkowane i pokryte pastą stykową, poprawiają jakość styku i stabilność połączenia w czasie. Kształt zaciśnięcia końcówki na lince jest trapezowy, a zalecana długość odizolowania przewodu wynosi 27 mm. Zalecany moment dokręcenia to 20 Nm przy użyciu końcówki HEX M5.

Parametry pracy i bezpieczeństwo

Złączka pracuje w zakresie temperatur od -40 °C do 100 °C i jest przeznaczona do montażu na szynie DIN TH-35 mm, z możliwością bezpośredniego mocowania do podłoża. Napięcie znamionowe izolacji Ui wynosi 1000 V, a wytrzymałość elektryczna sięga 4 kV. Prąd znamionowy In to 245 A, przy czym prąd ciągły dla miedzi to 245 A, a dla aluminium 220 A. Szerokość rastra to 24 mm, a wymiary wynoszą 89 x 24 x 50 mm. Masa jednostkowa to około 0,789 kg.

Połączenie elektryczne realizowane jest śrubowo z obu stron, z pozycją przyłączenia z góry. Dopuszczalny przekrój przyłączanego przewodu jednodrutowego, wielożyłowego, linkowego bez końcówki tulejkowej oraz linkowego z końcówką tulejkową to 16 ... 95 mm2. Liczba biegunów to 1, liczba torów to 1, a na biegun przypada 2 zaciski.

Spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych oraz uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla współpracy z żyłami aluminiowymi.

Montaż i zastosowanie w rozdzielnicy

Złączka przeznaczona jest do łączenia przewodów Al i Cu w rozdzielnicach nN i układach dystrybucyjnych, gdzie wymagane jest bezpieczne i trwałe połączenie żył o różnym materiale. Montaż na szynie TSE 35 lub bezpośrednio do podłoża pozwala na szybkie rozmieszczenie w polu zaciskowym bez dodatkowych płytek zamykających i bez kołnierza wprowadzeniowego. Dzięki jednemu torowi i jednemu biegunowi sprawdza się tam, gdzie potrzebne jest proste, przelotowe połączenie o dużym przekroju.
