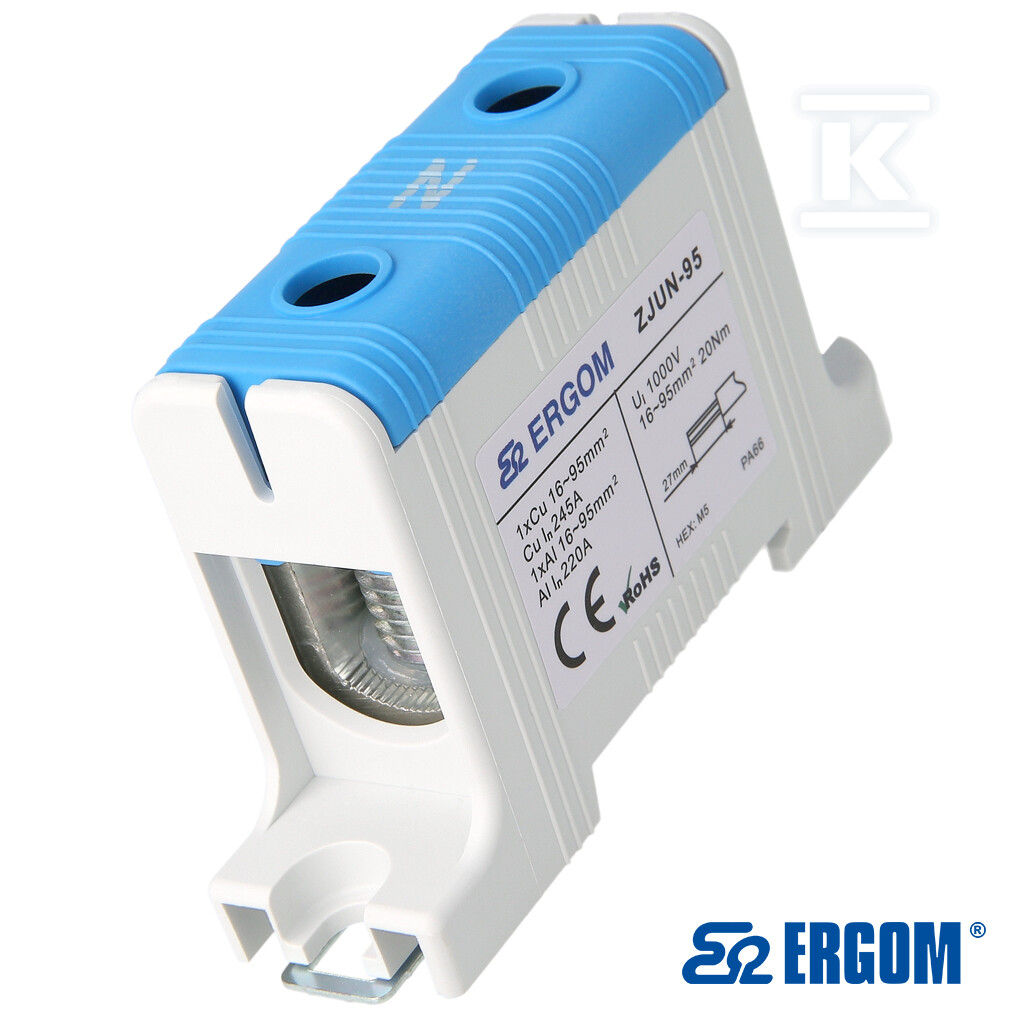

Złączka montażowa ZJUN-95/ niebieski R34RR-07010002803

Złączka szynowa 1-torowa Al/Cu 95 mm2 do rozdzielnic nN

Złączka montażowa ZJUN-95 w kolorze niebieskim służy do trwałego łączenia przewodów aluminiowych i miedzianych o przekroju znamionowym 95 mm2 w instalacjach do 1000 V. Sprawdzi się w rozdzielnicach nN i układach dystrybucyjnych, gdzie wymagane jest pewne połączenie żył Al i Cu bez ryzyka korozji kontaktowej. Jeden tor i jeden biegun z dwoma zaciskami śrubowymi na biegun pozwalają na szybkie wykonanie połączenia z góry, a konstrukcja przeznaczona do montażu na szynie DIN TH-35 mm lub bezpośrednio do podłoża ułatwia instalację zarówno w nowych rozdzielnicach, jak i przy modernizacjach.

Budowa i materiały zapewniające trwały styk

Tor prądowy wykonano ze stopu aluminium cynowanego, co zapewnia kompatybilność z przewodami Al i Cu i ogranicza zjawisko korozji galwanicznej. Śruby stalowe pokryte pastą stykową poprawiają jakość styku i stabilność połączenia w czasie. Korpus i pokrywa z poliamidu 6.6, tworzywa termoplastycznego, dają wysoką wytrzymałość mechaniczną i klasę palności materiału izolacyjnego UL 94 V0. Kształt zaciśnięcia końcówki na lince jest trapezowy, a zalecany moment dokręcenia wynosi 20 Nm przy użyciu wkrętaka HEX M5. Długość odizolowania przewodu to 27 mm, a szerokość rastra to 24 mm. Stopień ochrony IP20 i brak kołnierza wprowadzeniowego oraz płytki zamykającej upraszczają zabudowę w szafie.

Parametry elektryczne i warunki pracy

Złączka przenosi prąd ciągły 245 A dla miedzi i 220 A dla aluminium przy napięciu znamionowym 1000 V. Wytrzymałość elektryczna izolacji to 4 kV, a zakres temperatur pracy to -40...100 °C. Przyłącza śrubowe akceptują przewody jednodrutowe, wielożyłowe, linkowe bez końcówki tulejkowej i z końcówką tulejkową w zakresie 16...95 mm2. Pozycja połączenia z góry/u góry ułatwia prowadzenie przewodów w rozdzielnicy. Parametry te pozwalają na zastosowanie w obwodach o dużym obciążeniu bez przegrzewania styku.

Montaż i zastosowanie w praktyce

Montaż na szynie montażowej DIN TH-35 mm lub bezpośrednio do podłoża daje elastyczność przy planowaniu rozdzielnicy. Wymiary 89x24x50 mm pozwalają na gęstą zabudowę, a kolor niebieski ułatwia identyfikację obwodu. Złączka spełnia wymagania normy PN-EN 60947-7-1 dla listew zaciskowych do przewodów miedzianych i uzyskała pozytywny wynik próby zwarciowej zgodnie z IEC TS 60947-7-5:2021 pkt 9.4.6 dla współpracy z żyłami aluminiowymi. Dzięki temu instalator otrzymuje pewny punkt łączeniowy, a użytkownik końcowy stabilne zasilanie w instalacjach przemysłowych i obiektowych.
