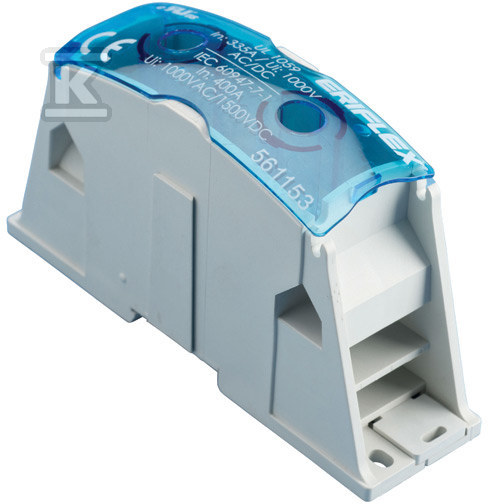

Złącze SBF 400 561153

Złącze siłowe do szyn DIN – niezawodne połączenie przewodów

Złącze SBF 400 to blok zaciskowy przeznaczony do montażu na szynie DIN, idealny do podłączania przewodów zasilających w rozdzielnicach. Umożliwia połączenie zarówno okrągłych, jak i płaskich przewodników, co czyni go niezwykle wszechstronnym w zastosowaniu. Konstrukcja z cynowanej miedzi pozwala na łączenie przewodów miedzianych i aluminiowych bez ryzyka korozji galwanicznej.

Uniwersalność i kontrola połączenia

Przezroczysta obudowa złącza SBF 400 zapewnia wizualną kontrolę prawidłowości połączenia, co jest szczególnie ważne podczas instalacji i konserwacji. Modułowa budowa pozwala na tworzenie bloków wielobiegunowych, dostosowanych do konkretnych potrzeb instalacji. Złącze można łatwo zamocować na szynie DIN za pomocą klipsa lub śrub, co ułatwia i przyspiesza montaż.

Zastosowanie i zgodność z normami

Złącze SBF 400 znajduje zastosowanie w podłączaniu urządzeń wyjściowych/wejściowych, w połączeniach między głównymi i wtórnymi rozdzielnicami oraz jako główne połączenie wejścia/wyjścia do maszyn i urządzeń przemysłowych (np. inwerterów, agregatów klimatyzacyjnych). Spełnia wymagania normy EN 45545, uzyskując klasyfikację HL3 dla rozdziału R23 oraz HL2 dla rozdziału R22 – co potwierdza jego bezpieczeństwo w aplikacjach kolejowych. Dodatkowo produkt jest zgodny z dyrektywą RoHS oraz wolny od halogenu.

Złącze SBF 400 charakteryzuje się szerokim zakresem dopuszczalnych przekrojów przewodów – zarówno płaskich Flexibar 2x20x1 - 5x24x1 IBS/IBSB o przekroju 100 mm2, jak i okrągłych o przekroju 95 - 240 mm2. Zapewnia wysoką obciążalność prądową, z maksymalnym prądem UL wynoszącym 335A oraz typowym prądem IEC na poziomie 400A. Produkt spełnia wysokie standardy bezpieczeństwa dzięki zgodności z normą EN 45545 (HL3/R23, HL2/R22), dyrektywą RoHS oraz brakiem halogenu w jego składzie. Przezroczysta obudowa umożliwia wizualną kontrolę jakości połączenia, a montaż na szynie DIN jest prosty dzięki możliwości użycia klipsa lub śrub. Uniwersalność złącza wynika z możliwości podłączania zarówno przewodów miedzianych, jak i aluminiowych.
