Zawory kulowe ESBE MBA121 G 3/4" FF 230VAC 2-P 10NM 43100100

2-drogowy zawór kulowy z napędem elektrycznym do sterowania strefowego w instalacjach grzewczych i chłodniczych

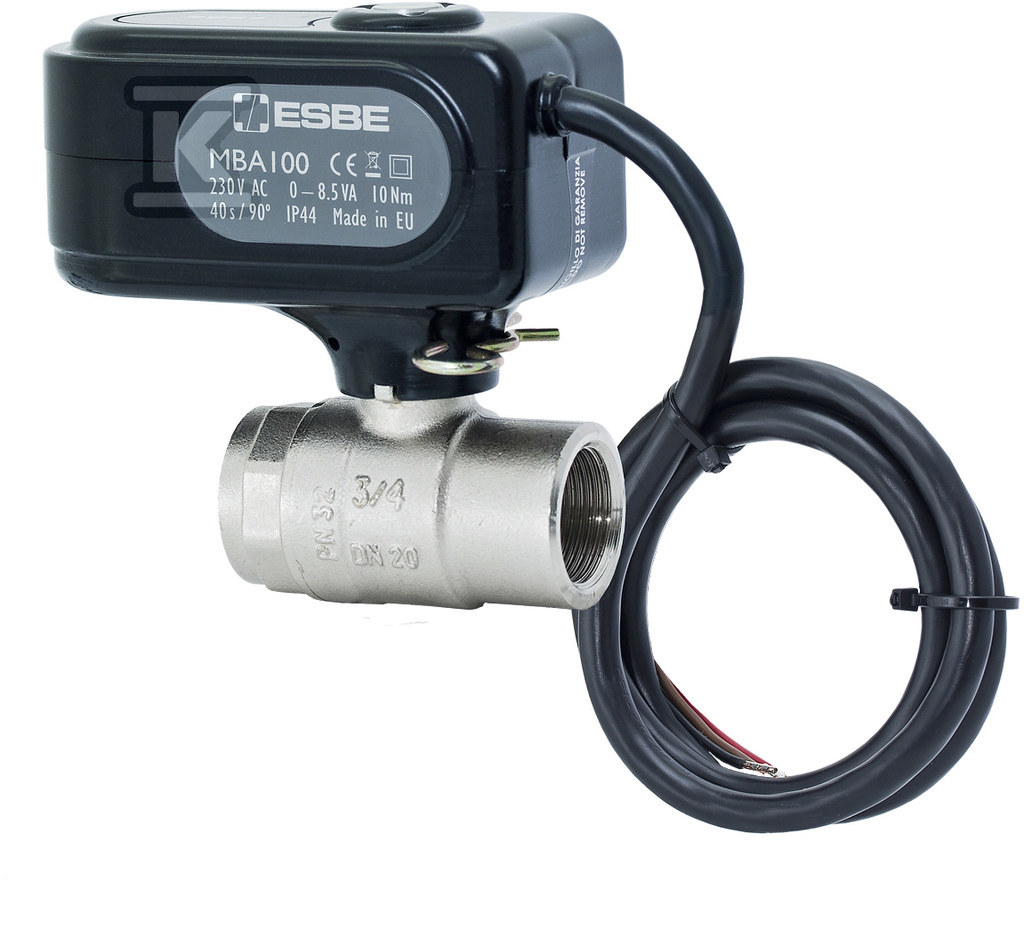

ESBE MBA121 DN20 G 3/4" z siłownikiem 230 V AC 2-punktowym to rozwiązanie do precyzyjnego załączania i wyłączania poszczególnych obiegów w systemach grzewczych i chłodniczych. Zawór kulowy w połączeniu z napędem elektrycznym pozwala na szybką dystrybucję ciepła lub chłodu zgodnie z aktualnymi potrzebami regulacji, bez konieczności ręcznej ingerencji. Konstrukcja przeznaczona jest do pracy z wodą grzewczą zgodną z VDI2035 oraz mieszankami woda-glikol do 50 %, co czyni ją uniwersalną w instalacjach centralnego ogrzewania, chłodzenia, ogrzewania podłogowego, solarnych i wentylacyjnych.

Budowa i montaż

Zawór wykonany jest z mosiądzu z powierzchnią niklowaną, co zapewnia odporność na korozję w typowych mediach instalacyjnych. Korpus, końcówki i elementy przyłączeniowe to mosiądz CW 617N niklowany, kula chromowana, uszczelnienia PTFE i FPM oraz wał chromowany z uszczelnieniem HNBR. Dzięki temu elementy robocze zachowują szczelność i trwałość przy długotrwałej pracy w obiegu zamkniętym.

Montaż siłownika na zaworze odbywa się za pomocą metalowego sworznia. Połączenie umożliwia bezpieczny, prosty i szybki montaż oraz demontaż napędu bez rozbierania armatury. Przyłącza to gwint wewnętrzny gazowy walcowy BSPP-G ISO 228-1 G 3/4" na obu stronach, z długością połączenia 34 mm. Wysokość całego zespołu to ok. 103 mm, a zakres ruchu zaworu i siłownika wynosi 90°.

Sterowanie i zastosowanie

Napęd pracuje w trybie 2-punktowym SPST i jest przeznaczony do funkcji włącz-wyłącz. Zasilanie to 230 ± 10 % V AC, 50 Hz, a pobór mocy w pracy silnika to 3,5 W, z dodatkowym rezystorem przeciwdziałającym skraplaniu do 5 W. Czas pełnego cyklu otwarcia-zamknięcia to 40 s, a moment napędowy wynosi 10 Nm, przy czym moment potrzebny do pokonania ciśnienia znamionowego jest poniżej 4 Nm.

Obudowa napędu ma stopień ochrony IP44 i klasę ochronną II, a dopuszczalna temperatura otoczenia to 0 ... 50 °C. Sterowanie odbywa się sygnałem dwupunktowym, bez regulowanego zakresu roboczego i bez systemu sygnalizacji pozycji. Nie przewidziano obsługi ręcznej ani styków pomocniczych, a sprzężenie zwrotne bez napięcia nie występuje.

W praktyce zawór sprawdza się w rozdzielaniu obiegów grzewczych i chłodniczych, przełączaniu stref, układach z ogrzewaniem podłogowym, instalacjach solarnych oraz w systemach wentylacji. Szybki montaż na rurze z gwintem wewnętrznym skraca czas instalacji.

Parametry pracy i bezpieczeństwo

Zawór pracuje w klasie ciśnienia PN 32, z ciśnieniem roboczym 3,2 MPa. Temperatura medium to 0 ... +90 °C. Współczynnik przepływu Kvs wynosi 45, a nieszczelność w odniesieniu do wartości Kvs to 0 %. Szczelność potwierdzona jest zgodnie z EN 12266-1, z wewnętrznym i zewnętrznym współczynnikiem przecieku A, czyli szczelnością dla pęcherzyków powietrza.

Dzięki szczelności na poziomie zaworu kulowego i brakowi przecieku w pozycji zamkniętej instalator uzyskuje pewną separację stref bez strat hydraulicznych. Metalowy sworzeń mocujący napęd ogranicza ryzyko poluzowania połączenia w czasie pracy, a niklowana powierzchnia korpusu zwiększa odporność na działanie wody i glikolu.
