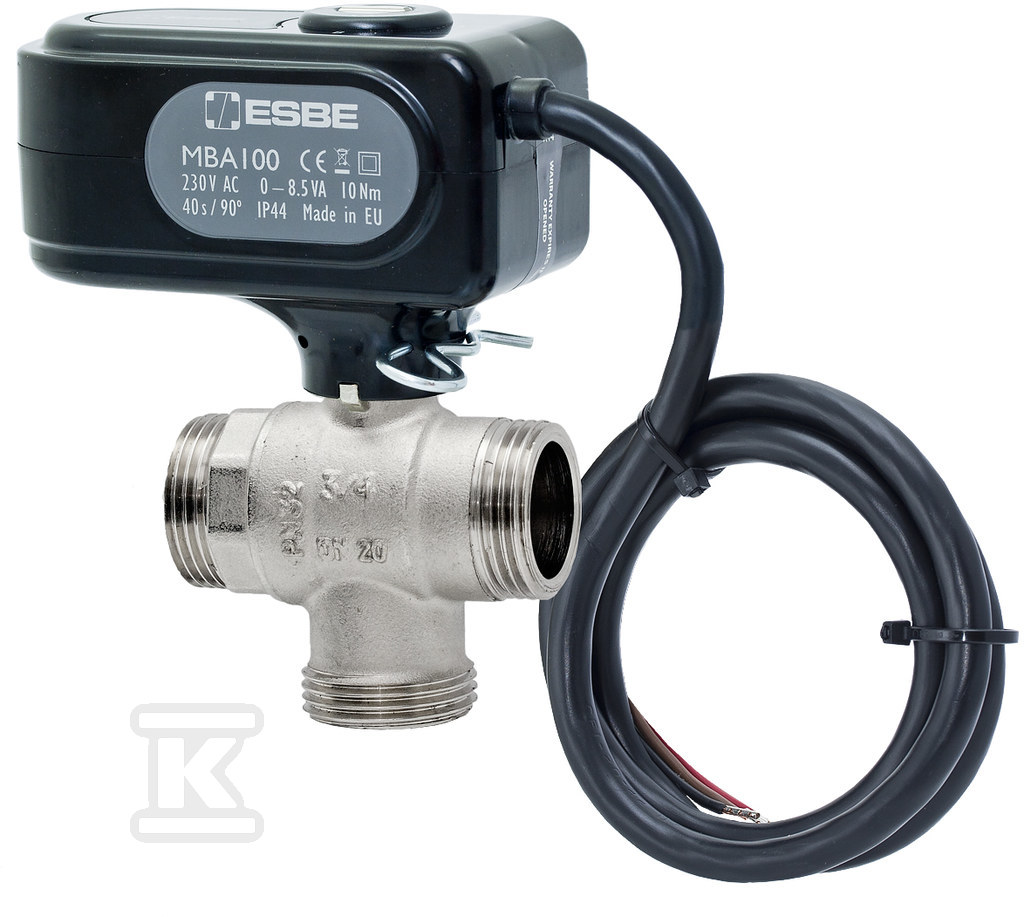

Zawory kulowe ESBE MBA132 G 1" MMM 230VAC 2-P 10NM 43102500

Trójdrożny zawór kulowy z napędem 230 V AC do instalacji grzewczych i chłodniczych

ESBE MBA132 to 3-drożny zawór kulowy z elektrycznym siłownikiem przeznaczony do systemów grzewczych i chłodniczych. W wersji z katalogiem 43102500 ma nominalną średnicę DN 20, przyłącza zewnętrzne G 1” na wszystkich trzech drogach i współczynnik przepływu Kvs 9,6. Zawór jest szczelny dla pęcherzyków powietrza zgodnie z EN 12266-1, co w praktyce oznacza brak przecieków wewnętrznych i zewnętrznych w warunkach pracy instalacji.

Budowa, materiały i szczelność

Korpus wykonano z mosiądzu CW 617N z powłoką niklowaną, a kula z mosiądzu CW 617N chromowanego. Gniazdo i podkładka to PTFE, uszczelnienia O-ring to FPM, a uszczelnienie trzpienia HNBR. Trzpień z mosiądzu CW 614N jest chromowany, a elementy złącza i nakrętka również mosiężne, niklowane. Powierzchnia obudowy jest powlekana.

Przyłącza to gwint zewnętrzny gazowy walcowy BSPP, zgodny z ISO 228/1, z długością połączenia 36 mm na każdej drodze. Klasa ciśnienia to PN 32, maksymalne ciśnienie robocze 32 bar, a zakres temperatury medium w pracy ciągłej to 0 … 90 °C. Wymiary zabudowy to D 72 mm, E 25 mm, F 39 mm, G 39 mm, H 34 mm, masa ok. 0,76 kg.

Sterowanie, parametry pracy i ochrona

Siłownik pracuje z zasilaniem 230 ± 10 % V AC, 50 Hz, w sterowaniu 2-punktowym SPST, typowo jako funkcja zamknij/otwórz. Moment obrotowy wynosi 10 Nm, a pełny obrót 90° trwa ok. 40 s. Pobór mocy silnika to 3,5 W, rezystor przeciwdziałający skraplaniu do 5 W. Wbudowany jest pomocniczy wyłącznik o parametrach 6(1) A 230 V AC.

Obudowa ma klasę ochrony IP44 i klasę ochronną II. Zakres temperatury otoczenia to 0 … 50 °C. Siłownik jest montowany na zaworze za pomocą metalowego sworznia, co pozwala na bezpieczny, szybki i prosty montaż oraz demontaż bez rozbierania armatury.

Montaż i zastosowanie w praktyce

Rozwiązanie sprawdza się w rozdzielaniu i mieszaniu czynnika w instalacjach c.o. i chłodniczych. Dopuszczalne media to woda grzewcza zgodna z VDI 2035 oraz mieszaniny woda/glykol do max. 50 %, przy czym powyżej 20 % należy zweryfikować dane pompy.

• montaż na rurze z gwintem zewnętrznym G 1” bez dodatkowych złączek,
• szybka wymiana siłownika dzięki mocowaniu sworzniowemu,
• szczelność dla pęcherzyków powietrza ułatwia odpowietrzanie i pracę bez mikroprzecieków,
• sygnał 2-punktowy i wbudowany przełącznik pomocniczy upraszczają integrację ze sterownikami.

Zawór pracuje w zakresie 90°, co zapewnia pełne przełączanie strumienia między drogami A-B-C w układach 3-drożnych.
