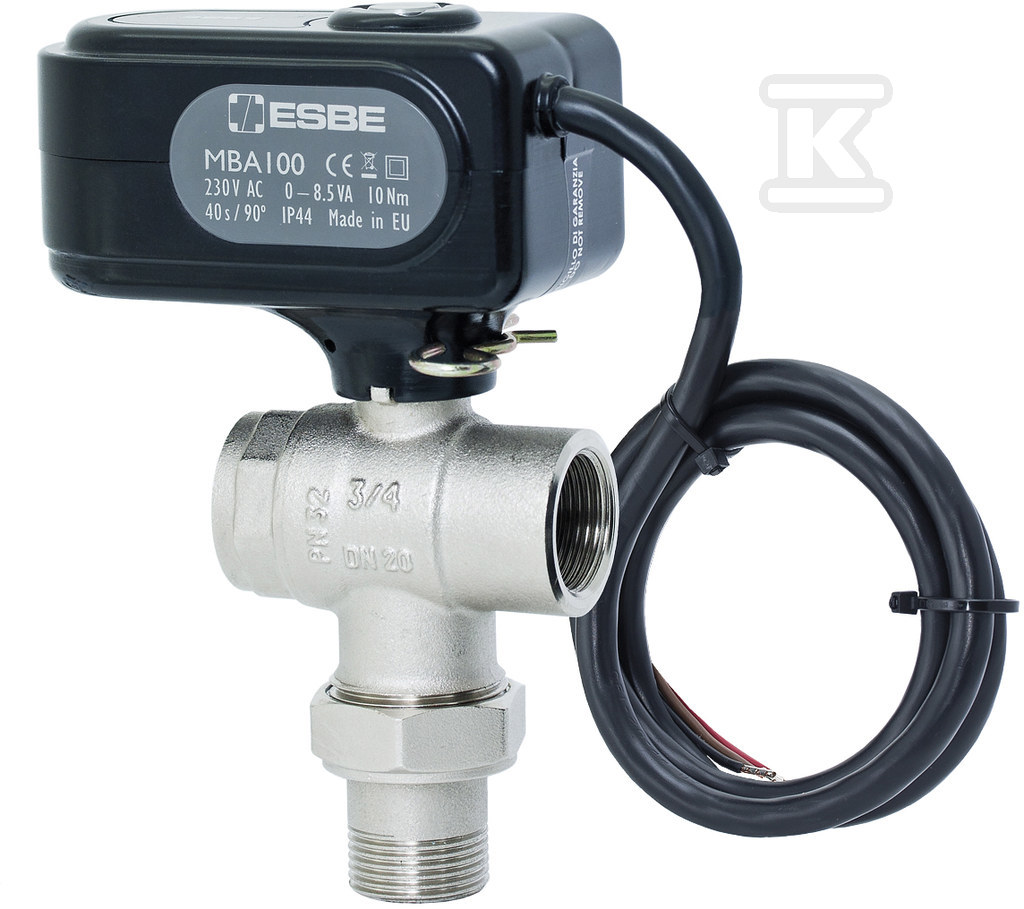

Zawory kulowe ESBE MBA135 G 3/4" FFM 230VAC 2-P 10NM 43102100

Trójdrożny zawór kulowy z napędem elektrycznym do instalacji grzewczych i chłodniczych

Zawór z serii MBA130 przeznaczony jest do przełączania i rozdzielania medium w systemach grzewczych i chłodniczych. W wersji MBA135 DN20 zapewnia trzy drogi przepływu z możliwością sterowania w trybie zamknij/otwórz. Siłownik mocowany jest do korpusu zaworu za pomocą metalowego sworznia, co pozwala na szybki i bezpieczny montaż oraz demontaż bez demontażu armatury z instalacji. Szczelność zgodna z EN 12266-1, współczynnik przecieku wewnętrznego B i zewnętrznego A, zapewnia szczelność na pęcherzyki powietrza.

Budowa i materiały

Korpus zaworu wykonany jest z mosiądzu CW 617N z powłoką niklową, podobnie jak końcówka korpusu. Kula mosiężna CW 617N jest chromowana, trzpień mosiężny CW 614N również chromowany. Gniazdo uszczelniające to PTFE, pierścień O-ring z FPM, a uszczelka z włókna odpornego na wysokie temperatury. Powierzchnia zabezpieczona jest powłoką, a gatunek materiału określany jest jako inny w klasyfikacji ETIM. Taka kombinacja materiałów zapewnia odporność na wodę grzewczą zgodną z VDI2035 i stabilną pracę w zakresie temperatur medium od 0 °C do 90 °C.

Przyłącza i parametry hydrauliczne

Zawór ma średnicę nominalną DN 20 i klasę ciśnienia PN 32. Maksymalne ciśnienie robocze wynosi 32 bar, co odpowiada 3,2 MPa. Wartość Kvs wynosi 9,6 m3/h przy spadku ciśnienia 1 bar. Przyłącza A i B to gwint wewnętrzny gazowy walcowy BSPP-G G 3/4” wg ISO 228-1, przyłącze C to gwint zewnętrzny gazowy walcowy G 3/4”. Długości połączeń wynoszą ok. 34 mm dla przyłączy 2 i 3 oraz 35 mm dla przyłącza 1. Wymiary zabudowy to ok. 68 mm w osi D, 25 mm E, 39 mm F, 70 mm G i 34 mm H, przy masie ok. 0,87 kg. Zakres pracy zaworu i siłownika to 90°.

Napęd elektryczny i sterowanie

Napęd zasilany jest napięciem 230 V AC ±10% 50 Hz, sterowany sygnałem 2-punktowym SPST. Moment obrotowy siłownika to 10 Nm, a moment wymagany przy ciśnieniu znamionowym jest poniżej 4 Nm. Czas obrotu o 90° wynosi 40 s. Pobór mocy silnika to 3,5 W, rezystor przeciwdziałający skraplaniu do 5 W. Obudowa ma ochronność IP44, klasa ochronna II. Wbudowany przełącznik pomocniczy ma parametry 6(1) A 230 V AC. Temperatura otoczenia do +50 °C.
