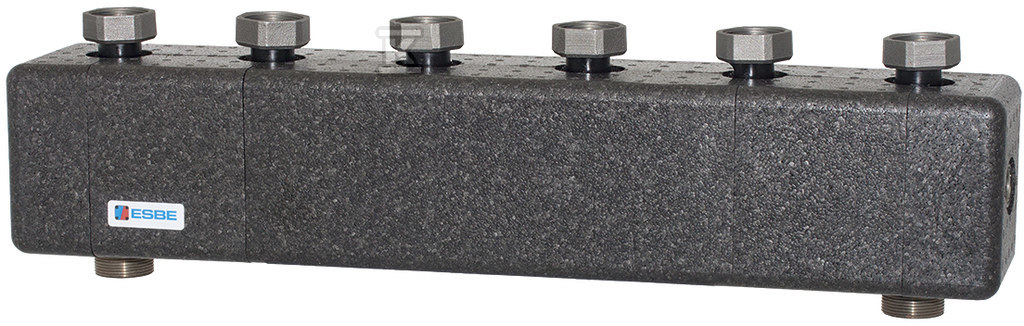

Rozdzielacz ESBE GMA531 66001700

Trzyobiegowy rozdzielacz z wbudowanym sprzęgłem hydraulicznym

Rozdzielacz przeznaczony do szybkiego montażu trzech grup pompowych serii GxA100 z przyłączem DN 25-32. Wersja GMA531 z serii GMA500 ma zintegrowane sprzęgło hydrauliczne, które oddziela obieg źródła ciepła od obiegów grzewczych i pozwala na niezależną pracę pomp bez wzajemnego oddziaływania hydraulicznego. Konstrukcja jest przeznaczona do instalacji z grupami pomp ESBE i umożliwia podłączenie dodatkowej grupy bezpieczeństwa lub czujnika przepływu.

Przyłącze źródła ciepła to G 11/2" AG, a przyłącza odbiorcze dla grup pompowych to RN 11/2" płasko uszczelniające z nakrętką zaciskową. Standardowy rozstaw przyłączy wynosi 125 mm, co odpowiada typowemu układowi montażowemu grup pompowych. Rozdzielacz dostarczany jest w izolacyjnym płaszczu z uchwytami do montażu na ścianie, a elementy są kolorystycznie oznaczone dla ułatwienia prawidłowego podłączenia podczas instalacji.

Zastosowanie w systemach grzewczych

Urządzenie służy jako rozdzielacz dla trzech obiegów ogrzewania z możliwością rozbudowy instalacji o kolejne moduły. Dzięki wbudowanemu sprzęgłu hydraulicznemu nie jest wymagany dodatkowy separator, co upraszcza układ i ogranicza liczbę połączeń. Rozwiązanie sprawdza się w instalacjach z kotłami, pompami ciepła i innymi źródłami ciepła, gdzie potrzebna jest stabilna praca kilku niezależnych obwodów.

Budowa i montaż

Korpus wykonany jest ze stali czarnej powlekanej, a elementy mające kontakt z wodą to stal S235 z powłoką ochronną. Powierzchnia zabezpieczona jest w sposób typowy dla rozdzielaczy instalacyjnych, bez zaworu odcinającego, wymiennego zaworu zwrotnego, syfonu ani złącz fabrycznych. Rodzaj wykonania to rozdzielacz bez mieszacza, z klasą ciśnienia PN 6.

W komplecie montażowym przewidziano izolację z EPP o przewodności ? 0,036 W/mK, która ogranicza straty ciepła na powierzchni rozdzielacza i poprawia komfort pracy instalacji. Izolacja zwiększa wydajność całego układu i chroni przed niepożądanym oddawaniem ciepła do pomieszczenia technicznego. Uchwyty montażowe pozwalają na stabilne zamocowanie na ścianie, a kolorowe oznaczenia ułatwiają instalatorowi identyfikację strony zasilania i powrotu.

Masa urządzenia wynosi ok. 10,7 kg, co przy wymiarach typowych dla rozdzielaczy trzyobiegowych zapewnia stabilność bez konieczności dodatkowego podparcia.

Warunki pracy i materiały

Rozdzielacz pracuje przy maksymalnym ciśnieniu statycznym PN 6, co odpowiada ciśnieniu roboczemu 0,6 MPa. Zakres temperatury medium to 0 °C do +110 °C, co pozwala na zastosowanie w instalacjach grzewczych z typowymi nośnikami ciepła. Parametry te wynikają z zastosowania stali powlekanej i izolacji EPP przystosowanej do pracy w podwyższonej temperaturze.

Materiał w kontakcie z wodą to czarna powlekana stal S235, odporna na korozję w typowych warunkach instalacji centralnego ogrzewania. Izolacja EPP zapewnia niską przewodność cieplną i stabilność wymiarową w zakresie temperatur roboczych. Konstrukcja bez mieszacza i bez zestawu zaciskowego pozwala na elastyczne dopasowanie armatury dodatkowej zgodnie z projektem instalacji.

Urządzenie spełnia wymagania dla rozdzielaczy serii GMA500 z zintegrowanym sprzęgłem hydraulicznym do 2 i 3 obiegów ogrzewania.
