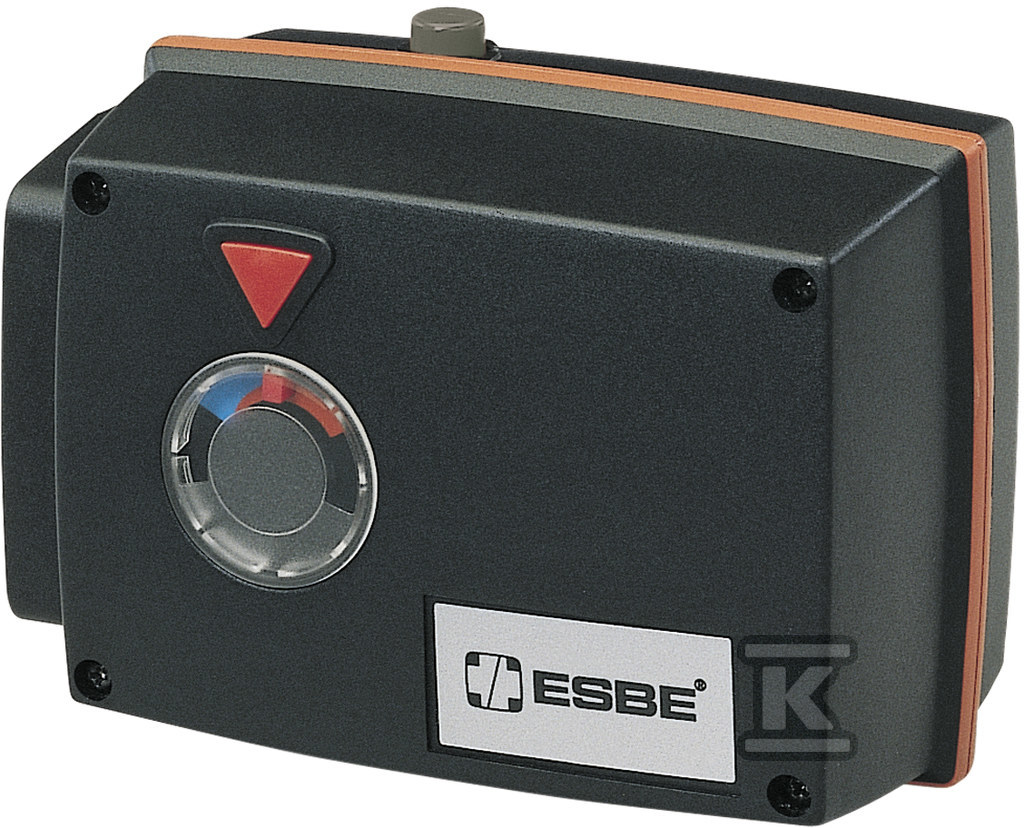

Siłownik ESBE 93P pproporcjonalny multi 24 V 60-390S 30-355° 12550500

Proporcjonalny siłownik obrotowy 15 Nm do układów mieszających i regulacji przepływu

Siłownik serii 90P to obrotowy napęd z przekładnią przeznaczony do automatyzacji zaworów mieszających, kierujących i regulujących przepływ. Został zaprojektowany do współpracy z zaworami ESBE serii F w zakresie DN15-DN100, a w praktyce sprawdza się również z armaturą DN15-DN150. Dzięki momentowi 15 Nm zapewnia pewne przestawianie zaworu bez przeciążeń, a konstrukcja z możliwością ręcznego odłączenia pozwala na szybką obsługę serwisową bez demontażu napędu.

Sterowanie sygnałem napięciowym i prądowym z regulowanym czasem i kątem pracy

Napęd pracuje z zasilaniem 24 V AC/DC ±10 % 50/60 Hz przy poborze maksymalnym 5 VA. Sterowanie jest proporcjonalne, z wyborem sygnału 0-10 V, 2-10 V, 0-20 mA lub 4-20 mA, co umożliwia precyzyjne pozycjonowanie zaworu w systemach automatyki budynkowej i przemysłowej.

Platforma 90P jest elastyczna:

• regulowany czas pełnego cyklu 60-390 s, ustawiany w zależności od wymaganego kąta pracy,
• regulowany obszar roboczy 90-355°, z maksymalnym kątem obrotu 355°,
• możliwość pracy z różnymi ustawieniami czasu przestawienia dla 90°, 180° i 355°.

Obsługa ręczna jest realizowana przełącznikiem i dźwignią, a na froncie znajduje się wskaźnik aktualnej pozycji. Wersja z opcjonalnymi stykami pomocniczymi ułatwia sygnalizację położenia w układzie sterowania.

Budowa, wymiary i warunki pracy

Obudowa zapewnia stopień ochrony IP54 i klasę ochrony II. Zakres temperatur otoczenia to -15 ... 55 °C, co pozwala na montaż w pomieszczeniach technicznych i w warunkach ograniczonej wilgotności.

Wymiary napędu to szerokość 135 mm, głębokość 117 mm i wysokość 96 mm, masa ok. 0,8 kg. Przekładniowa konstrukcja obrotowa zapewnia płynną pracę bez gwałtownych skoków momentu.

Zastosowanie i kompatybilność z zaworami ESBE

Siłownik jest dedykowany do układów mieszających, odprowadzających i regulujących przepływ, w instalacjach grzewczych, chłodniczych i technologicznych. Współpracuje z zaworami serii F oraz z seriami MG, G, BIV, H, HG - w tych przypadkach zestaw montażowy jest dostarczany z napędem.

Do montażu na mieszaczach VRG, VRH, VRB i VBF wymagane są dodatkowe adaptery. Dzięki uniwersalnej platformie 90P ten sam napęd można stosować w różnych instalacjach, zmieniając jedynie czas pracy i kąt roboczy, co ogranicza liczbę referencji na magazynie i upraszcza serwis.
