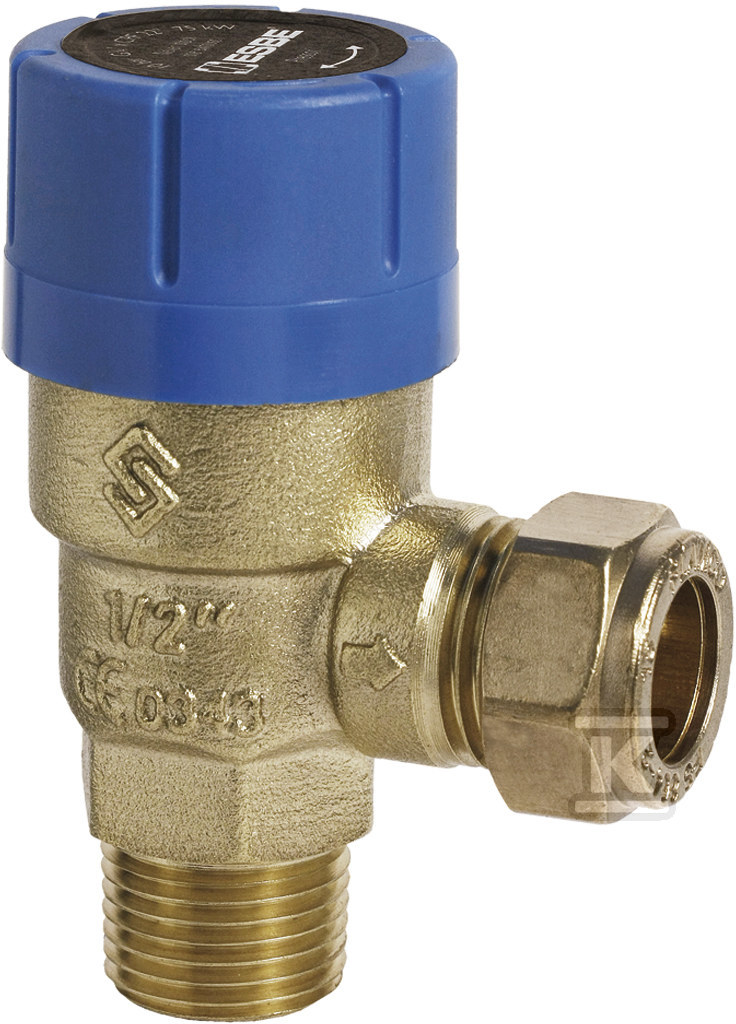

Zawór bezpieczeństwa ESBE VSB132 CPF15 R1/2 1,0MPA 36020500

Kątowy zawór bezpieczeństwa do zabezpieczenia instalacji ciepłej wody użytkowej

Zawór z serii VSB100 chroni instalację ciepłej wody użytkowej przed nadmiernym wzrostem ciśnienia. Model VSB132 w wersji kątowej z przyłączem gwintowym R 1/2” i pierścieniem zaciskowym CPF 15 mm jest przeznaczony do pracy ciągłej w układach z zasobnikami i podgrzewaczami. Otwiera się przy ciśnieniu 1,0 MPa, czyli 10 bar, i odprowadza nadmiar medium, gdy ciśnienie w instalacji przekroczy wartość nastawy.

Konstrukcja kątowa ułatwia montaż w ograniczonej przestrzeni, a połączenie gwint zewnętrzny R 1/2” na wejściu z zaciskiem CPF 15 mm na wylocie pozwala na szybkie podłączenie do rur miedzianych bez dodatkowych przejściówek. Wysokość zaworu to 81,2 mm, długość połączenia po stronie gwintowej 40,5 mm, a po stronie zaciskowej 34 mm. Masa ok. 0,18 kg sprawia, że element jest lekki i łatwy w obsłudze podczas instalacji.

Konstrukcja i materiały

Korpus oraz metalowe części mające kontakt z medium wykonano z mosiądzu odpornego na odcynkowanie DZR. Materiał jest dopuszczony do kontaktu z wodą pitną i zachowuje stabilność w temperaturach od 0 °C do 95 °C. Powierzchnia pozostaje w stanie surowym, bez dodatkowej powłoki dekoracyjnej.

Klasa ciśnienia urządzenia to PN 16, co oznacza dopuszczenie do pracy w instalacjach o ciśnieniu nominalnym do 16 bar. Przyciskowe przyłącze gwintowe R spełnia normę EN 10226-1, a złączka zaciskowa CPF odpowiada EN 1254-2. Dzięki temu połączenia są zgodne z wymaganiami stosowanymi w instalacjach sanitarnych w Europie.

Zawór pracuje w zakresie ciśnień przelewowych 6 … 10 bar w zależności od wersji. W tej wersji nastawa to 10 bar. Wydajność spustowa wynosi 75 kW, co odpowiada ok. 76 l/h przy ciśnieniu nastawy powiększonym o 20 %. Parametr ten jest istotny przy doborze zaworu do mocy źródła ciepła.

Parametry pracy i zabezpieczenie

Urządzenie jest przeznaczone do temperatur maksymalnych 95 °C i minimalnych 0 °C w pracy ciągłej. Reaguje na wzrost ciśnienia w instalacji i automatycznie upuszcza nadmiar wody, przywracając bezpieczne warunki pracy. Po spadku ciśnienia zawór zamyka się samoczynnie.

Zgodność z dyrektywą PED 2014/68/EU oraz oznaczenia 4MS/UBA i 4MS/KTW-BWGL wskazują na dopuszczenie do zastosowań z wodą pitną. W dokumentacji producenta wymienione są również aprobaty TÜV i ACS, co potwierdza spełnienie wymagań dla instalacji ciepłej wody użytkowej.

Zastosowanie i kompatybilność

Zawór VSB132 sprawdza się w zabezpieczeniu zasobników ciepłej wody, podgrzewaczy przepływowych i układów współpracujących z zaworami mieszającymi serii VMA200 i VMB400. Kątowe ułożenie przyłączy pozwala na montaż bezpośrednio przy armaturze, bez konieczności dodatkowych kolanek.

Dzięki przyłączu CPF 15 mm instalator może szybko połączyć zawór z rurą miedzianą za pomocą pierścienia zaciskowego, a strona gwintowa R 1/2” umożliwia standardowe dokręcenie do króćca urządzenia. Rozwiązanie jest powszechnie stosowane w instalacjach domowych i małych obiektach użyteczności publicznej, gdzie wymagana jest ochrona przed wzrostem ciśnienia wywołanym nagrzewaniem wody.
