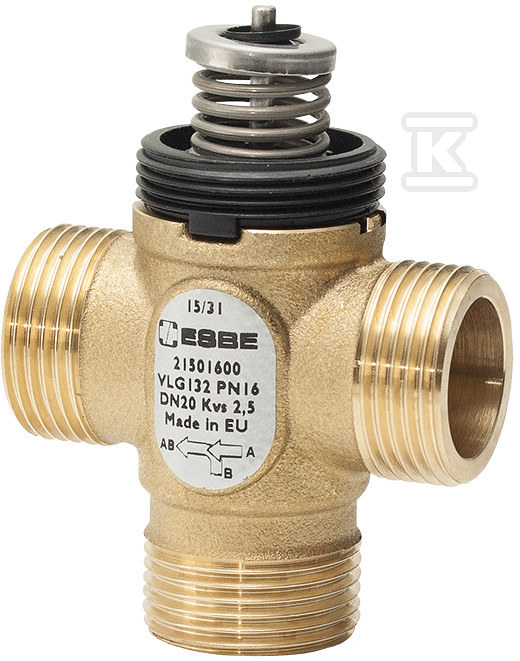

Zawór do klimakonwektorów ESBE VLG132 PN16 20-2,5 G 3/4 cala 21501600

Trójdrogowy zawór grzybkowy do regulacji klimakonwektorów

Precyzyjna regulacja przepływu czynnika grzewczego i chłodniczego w instalacjach grzewczych, klimatyzacyjnych i klimakonwektorach. Zawór serii VLG100 w wersji 3-drogowej VLG132 zapewnia liniową charakterystykę przepływu i współpracę z liniowymi siłownikami termoelektrycznymi ESBE ALG400. Połączenie siłownik-zawór realizowane jest przez gwintowaną nakrętkę pierścieniową, co upraszcza montaż i serwis. W stanie bez zasilania zawór pozostaje normalnie zamknięty, grzybek w pozycji górnej, co jest istotne dla bezpieczeństwa instalacji.

Konstrukcja i materiały

Korpus wykonany jest z mosiądzu odpornego na odcynkowanie DZR, w dokumentacji producenta określany jako mosiądz CW617N. Trzpień z tworzywa PPS wzmocnionego włóknem szklanym GF50% zapewnia stabilność wymiarową przy zmianach temperatury, uszczelnienia i pierścienie O-ring z EPDM gwarantują szczelność, a sprężyna ze stali nierdzewnej odpowiada za powrót grzybka. Powierzchnia pozostaje w stanie surowym.

Przyłącza to gwint zewnętrzny G 3/4 cala zgodny z ISO 228/1. Długości połączeń wynoszą 28 mm dla przyłącza 1, 34 mm dla przyłącza 2 i 28 mm dla przyłącza 3, co pozwala na montaż w ograniczonych przestrzeniach, np. na przyłączach wymienników klimakonwektorów. Skok grzybka to 2,5 mm, a charakterystyka przepływu jest liniowa. Nieszczelność w odniesieniu do wartości Kvs wynosi 0 %, co oznacza brak przeciekania w pozycji zamkniętej.

Zastosowanie i montaż

Zawór przeznaczony jest do sterowania przepływem wody oraz mieszanin wodno-glikolowych do 50 % i wodno-etanolowych do 28 %. Dzięki kompaktowej budowie nadaje się do montażu w szafkach i na przyłączach urządzeń, gdzie liczy się mały gabaryt. Wersja 3-drogowa umożliwia rozdzielanie i mieszanie strumienia czynnika, co jest typowe dla układów klimakonwektorów z osobnymi obiegami grzania i chłodzenia.

Współpraca z siłownikiem ALG400 jest bezpośrednia, bez dodatkowych adapterów. Połączenie nakrętką pierścieniową M30x1,5 ułatwia szybką wymianę siłownika w trakcie eksploatacji. Zawór bez siłownika i po podłączeniu siłownika pozostaje normalnie zamknięty, co ogranicza ryzyko niekontrolowanego przepływu po zaniku zasilania.

Parametry pracy i zgodność

Klasa ciśnienia urządzenia to PN 16, a maksymalne ciśnienie różnicowe w pozycji otwartej wynosi 6 bar. Średnica nominalna DN 20 zapewnia przepustowość Kvs 2,5 m3/h dla głównego kierunku przepływu, przy czym w konfiguracji 3-drogowej drugi kierunek ma Kvs 1,6 m3/h. Zakres temperatur medium to od +5 °C do +95 °C, co pokrywa standardowe warunki pracy instalacji grzewczych i chłodniczych.

Zawór spełnia wymagania dyrektywy PED 2014/68/EU, artykuł 4.3. Media zgodne z VDI2035, woda grzewcza oraz mieszaniny wodno-glikolowe do 50 % są dopuszczone do pracy. Brak przeciekania, liniowa charakterystyka i stabilne materiały robocze przekładają się na powtarzalną regulację i niskie koszty utrzymania w eksploatacji.
