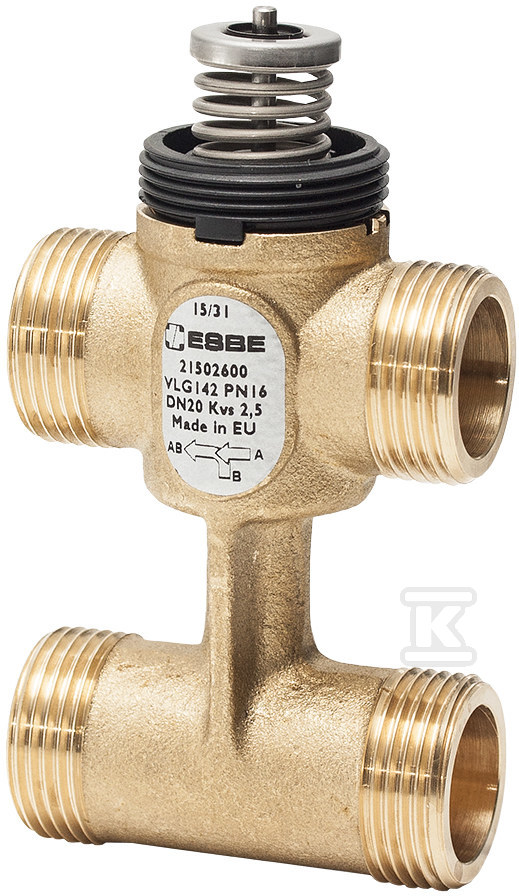

Zawór do klimakonwektorów ESBE VLG142 PN16 20-2,5 G 3/4 cala 21502600

od 1 szt.207,60 zł
brutto / szt.
na zamówienie
Marka ESBE
Indeks Onninen:DAZ109
Indeks producenta:21502600
EAN:7330193049771
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość połączenia 1: 28 mm
Długość połączenia 2: 28 mm
Długość połączenia 3: 28 mm
Długość skoku: 2.5 mm
Gatunek materiału: Inne
Klasa ciśnienia urządzenia: PN 16
Materiał korpusu: Mosiądz
Materiał obudowy: Mosiądz
Nieszczelność w odniesieniu do wartości Kvs: 0 %
Połączenie 1 ze złączką: nie
Połączenie 2 ze złączką: nie
Połączenie 3 ze złączką: nie
Rodzaj charakterystyki przepływu: Liniowy
Rodzaj połączeń: Gwint zewnętrzny
Średnica nominalna: DN 20
Wartość Kvs: 2.5
Wartość Kvs dla obejścia: 2.5
Zabezpieczenie powierzchni: Stan surowy

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,13 m / 0,095 m / 0,05 m / 0,306 kg / 0,001 m3
Kod celny:84819000

Zawór do klimakonwektorów ESBE VLG142 PN16 20-2,5 G 3/4 cala 21502600

Trójdrożny zawór grzybkowy z obejściem do klimakonwektorów

Zawór grzybkowy 3-drogowy z obejściem przeznaczony do regulacji przepływu czynnika grzewczego i chłodniczego w instalacjach grzewczych, klimatyzacyjnych oraz w klimakonwektorach. Wykonanie DN 20 z gwintem zewnętrznym G 3/4” i klasą ciśnienia PN 16 zapewnia pracę w typowych obiegach fan-coil. Charakterystyka przepływu liniowa i wartość Kvs 2,5 m3/h na drodze A przy Kvs 1,6 m3/h na drodze B pozwalają na precyzyjne sterowanie rozdziałem medium, a wbudowane obejście o Kvs 2,5 m3/h utrzymuje cyrkulację przy częściowym zamknięciu.

W stanie bez zasilania zawór pozostaje normalnie zamknięty NC, z grzybkiem w pozycji górnej. Połączenie z siłownikiem termoelektrycznym serii ALG400 realizowane jest za pomocą gwintowanej nakrętki pierścieniowej, co upraszcza montaż i demontaż. Skok grzybka 2,5 mm i szczelność 0 % w odniesieniu do wartości Kvs dają powtarzalną regulację bez przecieków w pozycji zamkniętej.

Budowa i materiały

Korpus wykonany jest z mosiądzu CW617N w stanie surowym, co zapewnia odporność na korozję w wodnych obiegach grzewczych i chłodniczych. Trzpień z PPS GF50% zapewnia stabilność wymiarową przy temperaturach roboczych, a uszczelnienie O-ring z EPDM oraz sprężyna ze stali nierdzewnej gwarantują trwałość mechanizmu zamykania. Połączenia gwintowane zewnętrzne ISO 228/1 mają długość 28 mm na każdym przyłączu, a kompaktowe gabaryty B 56 mm, C 50 mm, D 26 mm, E 16 mm i F 98 mm pozwalają na montaż w ograniczonych przestrzeniach, np. przy przyłączach wymienników w obudowach klimakonwektorów. Masa ok. 0,27 kg ułatwia instalację bez dodatkowych wsporników.

Zastosowanie i montaż

Zawór przeznaczony jest do sterowania wodą grzewczą zgodną z VDI 2035 oraz mieszaninami wodno-glikolowymi do maks. 50 % i wodno-etanolowymi do maks. 28 %. Liniowa charakterystyka przepływu sprawdza się w układach wymagających proporcjonalnej regulacji, a wersja 3-drogowa z obejściem umożliwia przełączanie między dwoma odbiorami przy jednoczesnym utrzymaniu przepływu przez bypass. Montaż z prostym dociśnięciem siłownika ALG400 do głowicy zaworu skraca czas prac instalacyjnych. Nieszczelność 0 % w pozycji zamkniętej ogranicza niepożądane mieszanie się czynnika grzewczego i chłodniczego.

Warunki pracy i zgodność

Klasa ciśnienia PN 16 i zakres temperatury medium od +5 °C do +95 °C pokrywają standardowe warunki pracy instalacji HVAC. Dopuszczalny spadek ciśnienia ?P 3,5 bar dla podanych wartości Kvs pozwala na dobór pompy bez ryzyka kawitacji. Materiał obudowy mosiężny oraz uszczelnienia EPDM są kompatybilne z wodą i typowymi dodatkami przeciw zamarzaniu. Zawór pozostaje szczelny przy skoku 2,5 mm i nie przepuszcza medium w stanie spoczynkowym, co jest istotne w systemach z siłownikami bez zasilania.
