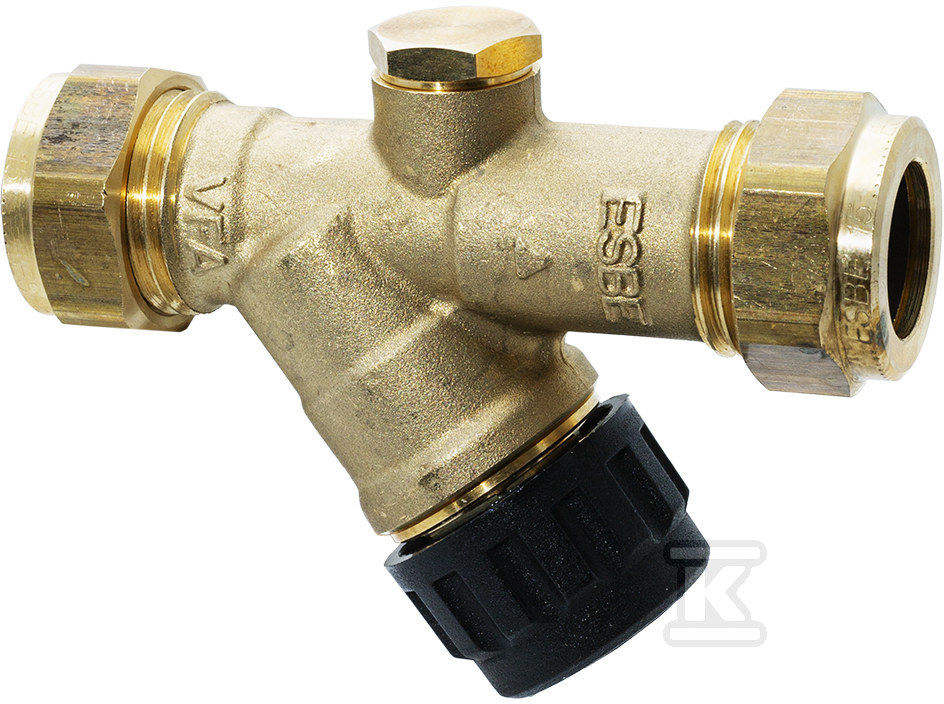

Zawór do napełniania instalacji ESBE VFA203 PN16 CPF15 DN15 36301100

Zawór napełniający do instalacji grzewczych z kontrolowanym zaworem zwrotnym

Zawór serii VFA200 przeznaczony jest do napełniania systemów grzewczych i innych obiegów zamkniętych. Model z przyłączem CPF 15 mm łączy w sobie funkcję zaworu odcinającego i wbudowanego zaworu zwrotnego, co pozwala na kontrolowane wprowadzanie czynnika i zabezpieczenie przed cofnięciem. Obsługa ręcznym kołem daje precyzyjną regulację przepływu podczas napełniania, a kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni.

Budowa i materiały

Korpus i elementy stykające się z czynnikiem wykonano z mosiądzu odpornego na odcynkowanie DZR, co zapewnia trwałość w instalacjach wodnych, także w kontakcie z wodą użytkową. Uszczelnienie gniazda to silikon, a uszczelnienia dynamiczne to O-ringi EPDM. Pokrętło jest plastikowe, a powierzchnia wykończona jest w stanie surowym. Połączenie typu pierścień zaciskowy CPF 15 mm zgodne z EN 1254-2 umożliwia szybki montaż bez lutowania. Długość zabudowy wynosi 82 mm, a masa ok. 0,22 kg, co przekłada się na lekki i zwarty element instalacyjny.

• mosiądz DZR odporny na korozję wżerową
• uszczelnienia silikonowe i EPDM
• przyłącze zaciskowe CPF 15 mm, EN 1254-2
• ręczne pokrętło bez manometru i bez zaworu przelewowego

Zastosowanie i montaż

Zawór służy do jednorazowego lub okresowego napełniania instalacji grzewczych, chłodniczych i innych obiegów zamkniętych. Wbudowany zawór zwrotny może być kontrolowany w celu uzyskania ochrony antyrefoulement typu EA zgodnie z EN 1717. Dzięki temu element nadaje się do zastosowań, w których wymagane jest zabezpieczenie przed cofnięciem się medium do sieci zasilającej. Brak klucza operatorskiego i brak wskaźnika ciśnienia upraszcza konstrukcję i ogranicza liczbę elementów wymagających obsługi.

• napełnianie systemów grzewczych i obiegów zamkniętych
• zintegrowany zawór odcinający i zawór zwrotny
• możliwość uzyskania ochrony antyrefoulement EA wg EN 1717
• montaż na rurze 15 mm przy użyciu pierścienia zaciskowego

Parametry pracy i zgodność

Klasa ciśnienia PN 16 oznacza maksymalne ciśnienie robocze 16 bar w temperaturze 20 °C. Maksymalna ciągła temperatura medium to 100 °C. Współczynnik przepływu Kvs wynosi 2,3 m3/h przy spadku ciśnienia 1 bar, co zapewnia wystarczającą wydajność do napełniania instalacji DN 15. Konstrukcja spełnia wymagania dyrektywy PED 2014/68/EU art. 4.3 oraz oznaczenie 4MS/UBA. Materiał korpusu DZR jest odpowiedni do stosowania w instalacjach wody użytkowej.

• PN 16, 16 bar przy 20 °C
• temperatura pracy do 100 °C
• Kvs 2,3
• zgodność PED 2014/68/EU art. 4.3, 4MS/UBA
