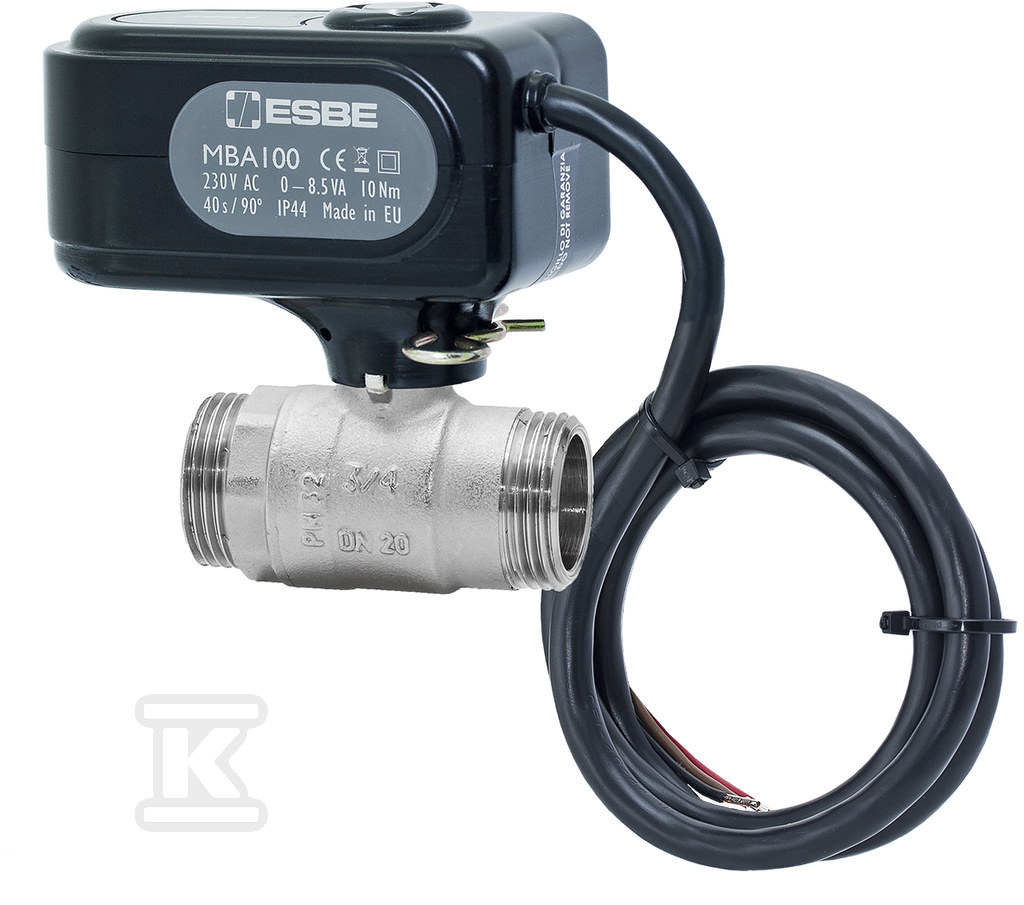

Zawór kulowy z napędem elektrycznym ESBE MBA122 G 1 cal mm 230VAC 2-P 10NM 43101200

Zawór kulowy z napędem elektrycznym do sterowania strefowego w instalacjach grzewczych i chłodniczych

Zawór kulowy z napędem elektrycznym ESBE MBA122 DN 20 to dwudrogowe rozwiązanie do precyzyjnego załączania i wyłączania przepływu w systemach grzewczych i chłodniczych. Seria MBA120 została zaprojektowana do pracy w obiegu zamkniętym z wodą grzewczą zgodną z VDI 2035 oraz mieszaninami wodno-glikolowymi do 50 %. Siłownik mocowany jest na korpusie zaworu za pomocą metalowego sworznia, co umożliwia bezpieczny, prosty i szybki montaż i demontaż siłownika.

Budowa, materiały i szczelność

Korpus zaworu wykonany jest z mosiądzu CW 617N z powierzchnią niklowaną, co ogranicza korozję w typowych mediach instalacyjnych. Kula i trzpień to mosiądz CW 617N chromowany, gniazdo i podkładka to PTFE, a uszczelnienia O-ring to FPM i HNBR. Uszczelka płaska z włókna odpornego na wysokie temperatury oraz niklowane złącze i nakrętka z mosiądzu CW 617N tworzą trwały zestaw roboczy.

Zawór jest szczelny zgodnie z normą EN 12266-1, z klasą przecieku wewnętrznego A i zewnętrznego A, co w praktyce oznacza szczelność dla pęcherzyków powietrza. W odniesieniu do wartości Kvs deklarowana nieszczelność wynosi 0 %. Przyłącza gwintowe G 1" zgodne z ISO 228/1, z długością połączenia 36 mm na obu stronach, pozwalają na bezpośrednie wpięcie w instalację. Wysokość zabudowy to 94 mm, a przekładniowy napęd zapewnia płynne pozycjonowanie.

Sterowanie, parametry pracy i ochrona

Napęd elektryczny pracuje z zasilaniem 230 V AC ±10 % przy częstotliwości 50 Hz i sygnałem sterującym dwupunktowym SPST, przeznaczonym do pracy typu zamknij/otwórz. Czas obrotu o 90° wynosi 40 s, a moment obrotowy napędu to 10 Nm, przy czym moment wymagany przez zawór przy ciśnieniu znamionowym jest poniżej 4 Nm.

Obudowa napędu ma stopień ochrony IP44 i klasę ochronną II. Temperatura otoczenia pracy to 0 ... 50 °C. Medium może pracować w zakresie 0 ... 90 °C przy maksymalnym ciśnieniu statycznym PN 32, czyli ciśnieniu roboczym 3,2 MPa. Przepustowość nominalna Kvs wynosi 45 m3/h przy spadku ciśnienia 1 bar dla DN 20.

Pobór mocy w pracy silnika to 3,5 W, a rezystor przeciwdziałający skraplaniu pobiera do 5 W. Na wyposażeniu znajduje się przewód elektryczny o długości 0,85 m. Brak regulowanego systemu sygnalizacyjnego pozycji i brak styków pomocniczych w tej wersji upraszcza okablowanie w instalacjach strefowych.

Montaż i zastosowanie praktyczne

• Dwudrogowa konstrukcja kulowa zapewnia pełne otwarcie lub zamknięcie bez strefy częściowego przepływu, co jest typowe dla sterowania strefowego.
• Metalowy sworzeń łączenia siłownika z zaworem pozwala na szybką wymianę napędu bez spuszczania instalacji.
• Gwinty BSPP-G ISO 228-1 i kompaktowe wymiary ułatwiają montaż w rozdzielaczach i szafach technicznych.
• Szczelność EN 12266-1 i materiały PTFE/FPM/HNBR sprawdzają się w wodzie grzewczej oraz w mieszankach wodno-glikolowych do 50 %, przy czym powyżej 20 % domieszki zaleca się weryfikację parametrów pompowania.
• Stopień ochrony IP44 i zakres temperatur otoczenia 0 ... 50 °C pozwalają na montaż w pomieszczeniach technicznych i osłoniętych wnękach.

Zawór sprawdza się w systemach grzewczych i chłodniczych, gdzie potrzebne jest niezawodne załączanie obwodów z sygnałem dwupunktowym.
