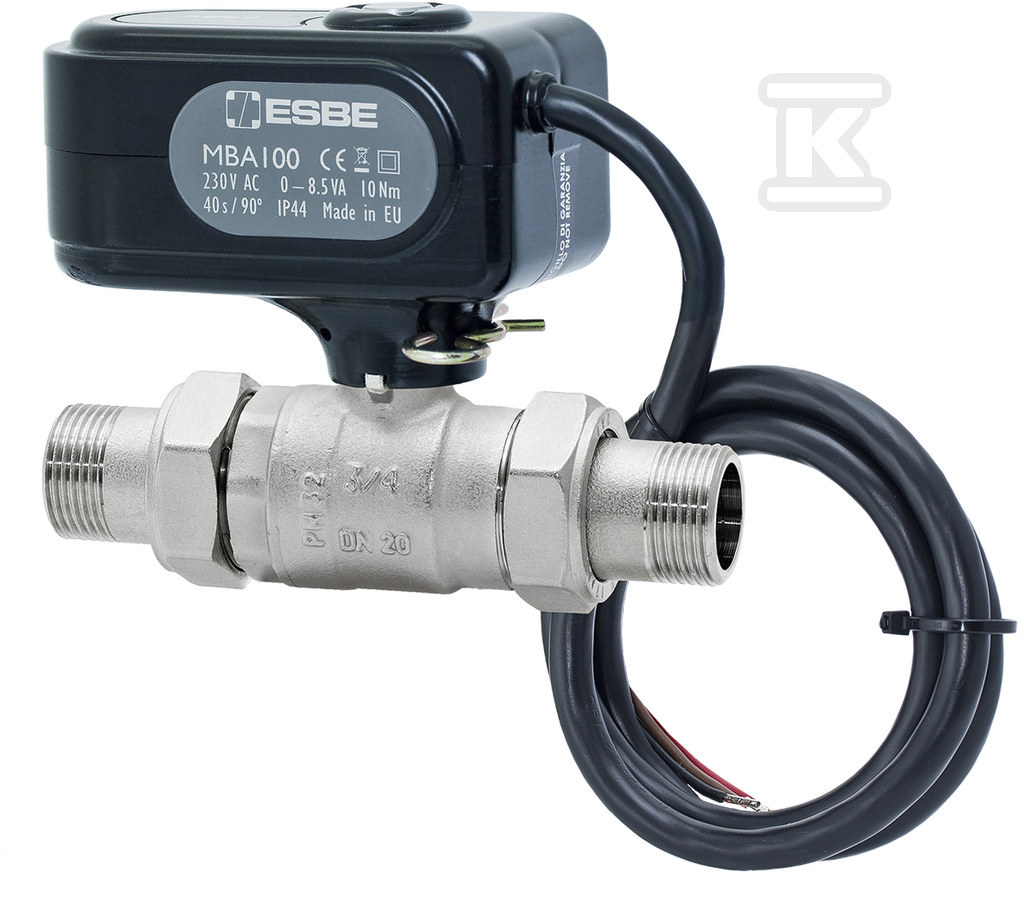

Zawór kulowy z napędem elektrycznym ESBE MBA122 G 1 cal mm WA 230VAC 2-P 10NM 43100900

Zawór kulowy 2-drożny z napędem elektrycznym do regulacji strefowej w instalacjach HVAC

Zawór kulowy z napędem elektrycznym z serii MBA120 przeznaczony jest do przełączania i odcinania mediów w systemach grzewczych i chłodniczych. W wersji DN 25 z przyłączem G 1" i wartością Kvs 60 zapewnia przepustowość odpowiadającą potrzebom strefowych obwodów grzewczych i chłodniczych. Napęd 230 V AC z sygnałem dwupunktowym pozwala na prostą pracę typu zał./wył. bez konieczności stosowania regulatora proporcjonalnego. Całość pracuje w klasie szczelności zgodnej z EN 12266-1, z zerowym przeciekiem w odniesieniu do wartości Kvs.

Budowa i materiały

Korpus zaworu wykonany jest z mosiądzu CW 617N z zabezpieczeniem powierzchni przez niklowanie. Końcówki korpusu, złącza i nakrętka również są mosiężne, niklowane, co ogranicza korozję w wodzie grzewczej. Kula jest mosiężna CW 617N chromowana, siedziska wykonano z PTFE, a uszczelnienia z FPM. Oś z mosiądzu CW 614N chromowanego uszczelniona jest pierścieniem HNBR, a uszczelnienie dodatkowe to włókno odporne na ciepło.

Napęd montowany jest na zaworze za pomocą metalowego sworznia, co umożliwia bezpieczny, szybki montaż i demontaż siłownika bez demontażu armatury z instalacji. Przekładnia zapewnia moment obrotowy 10 Nm i czas obrotu 90° wynoszący 40 s. Obudowa napędu ma stopień ochrony IP44, klasę ochronną II i pracuje w temperaturze otoczenia od 0 °C do 50 °C. Wysokość zabudowy to 98 mm, długość połączenia 1 wynosi 73 mm, a długość połączenia 2 76 mm. Drugie przyłącze wyposażone jest w złączkę. Brak jest obsługi ręcznej, regulowanego systemu sygnalizacyjnego pozycji oraz styków pomocniczych.

Zastosowanie i warunki pracy

Zawór przeznaczony jest do wody grzewczej zgodnej z VDI2035 oraz mieszanin wodno-glikolowych do maksymalnie 50%. Temperatura medium mieści się w zakresie od 0 °C do +90 °C, a temperatura otoczenia od 0 °C do 50 °C. Klasa ciśnienia urządzenia to PN 32, a ciśnienie robocze wynosi 3,2 MPa. Moment wymagany przy ciśnieniu znamionowym jest poniżej 4 Nm, co napęd o momencie 10 Nm pokonuje z zapasem.

Sterowanie odbywa się sygnałem dwupunktowym SPST. Zasilanie to 230 V AC ±10% przy częstotliwości 50 Hz. Pobór mocy w pracy silnika to 3,5 W, a rezystor przeciwdziałający skraplaniu może pobierać do 5 W. Szczelność wewnętrzna i zewnętrzna oceniana jest jako klasa A wg EN 12266-1, co oznacza szczelność dla pęcherzyków powietrza. Nieszczelność w odniesieniu do wartości Kvs wynosi 0%.

Montaż i obsługa w instalacji

Dzięki gwintowi zewnętrznemu G 1" zawór pasuje do standardowych połączeń rurowych w instalacjach grzewczych i chłodniczych. Metalowy sworzeń łączy siłownik z korpusem, co ułatwia serwis i wymianę napędu. Brak regulowanego obszaru roboczego i brak beznapięciowego sprzężenia zwrotnego upraszcza okablowanie - wystarczy sygnał dwupunktowy zał./wył.

• przełączanie 90° w 40 s
• szczelność EN 12266-1 klasa A wewnątrz i na zewnątrz
• mosiężny korpus niklowany odporny na wodę grzewczą
• praca w PN 32 i temperaturze medium do +90 °C
• zasilanie 230 V AC 50 Hz, sygnał dwupunktowy SPST
• stopień ochrony IP44 do montażu w pomieszczeniach technicznych

Zawór sprawdza się w strefowych obwodach grzewczych i chłodzeniu pomieszczeń wymagających pewnego odcinania i przełączania strumienia.
