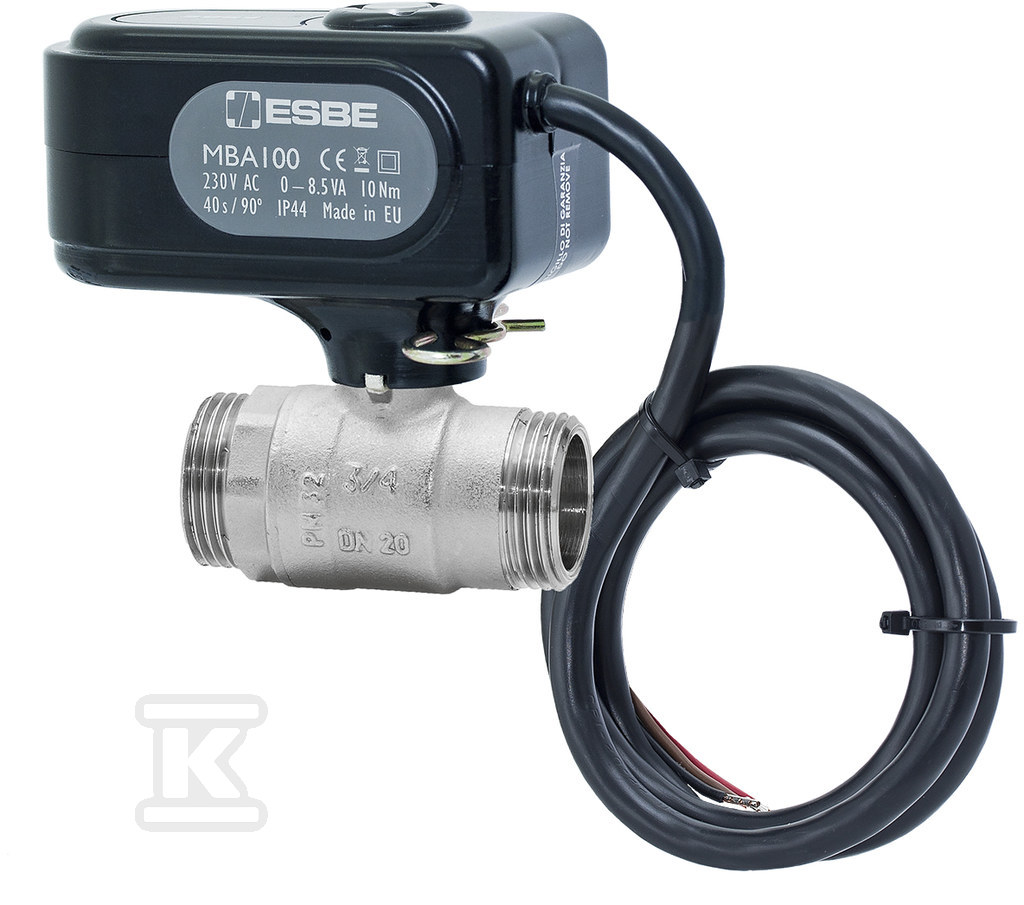

Zawór kulowy z napędem elektrycznym ESBE MBA122 G 3/4 cala mm 230VAC 2-P 10NM 43101100

Zawór kulowy z napędem elektrycznym do sterowania strefowego w instalacjach grzewczych i chłodniczych

Zawór z serii MBA120 to 2-drożny zawór kulowy z elektrycznym siłownikiem przeznaczony do pracy on/off w systemach grzewczych i chłodniczych. Wykonanie DN 15 z przyłączem G 3/4" i wartością Kvs 20 pozwala na precyzyjne odcinanie i załączanie przepływu w obwodach strefowych. Siłownik montowany jest na korpusie zaworu metalowym sworzniem, co umożliwia bezpieczny, szybki montaż i demontaż bez demontażu armatury z instalacji. Szczelność potwierdzona jest zgodnie z EN 12266-1, z wewnętrznym i zewnętrznym współczynnikiem przecieku A, co w praktyce oznacza szczelność dla pęcherzyków powietrza i brak przecieku w odniesieniu do wartości Kvs.

Budowa i materiały

Korpus zaworu wykonany jest z mosiądzu CW 617N z powierzchnią niklowaną, podobnie jak końcówka korpusu, złącze i nakrętka. Kula z mosiądzu CW 617N jest chromowana, trzpień z mosiądzu CW 614N również chromowany, a gniazdo i podkładka wykonane są z PTFE. Uszczelnienia to O-ring FPM, O-ring trzpienia HNBR oraz uszczelka z włókna odpornego na wysokie temperatury. Obie strony przyłączeniowe mają złączkę, a długość połączenia wynosi 31 mm na stronę. Wysokość zabudowy to 90,5 mm. Klasa ciśnienia to PN 32, a ciśnienie robocze sięga 3,2 MPa. Temperatura medium mieści się w zakresie 0 ... +90 °C, temperatura otoczenia 0 ... 50 °C. Stopień ochrony obudowy to IP44, a rodzaj połączeń to gwint wewnętrzny gazowy walcowy BSPP-G wg ISO 228-1.

Parametry napędu i sterowania

Napęd elektryczny pracuje z zasilaniem 230 ± 10 % V AC, 50 Hz i sygnałem sterującym dwupunktowym SPST. Moment obrotowy siłownika to 10 Nm, a czas obrotu o 90° wynosi 40 s. Przekładniowy mechanizm zapewnia płynne przełączanie między pozycjami zamkniętą i otwartą, przy momencie wymagającym na zaworze < 4 Nm przy ciśnieniu znamionowym. Pobór mocy w pracy silnika to 3,5 W, rezystor przeciwdziałający skraplaniu pobiera do 5 W. Klasa ochronna to II, obudowa IP44. Siłownik dostarczany jest z przewodem elektrycznym o długości 0,85 m i wbudowanym rezystorem przeciwdziałającym skraplaniu. Brak jest regulowanego systemu sygnalizacyjnego pozycji oraz obsługi ręcznej.

Zastosowanie i warunki pracy

Zawór przeznaczony jest do wody grzewczej zgodnej z VDI 2035 oraz mieszanin wodno-glikolowych do max. 50 %, przy czym powyżej 20 % domieszki należy zweryfikować dane pompy. Dzięki szczelności EN 12266-1 i nieszczelności 0 % w odniesieniu do Kvs nadaje się do obiegów, w których wymagane jest pewne zamknięcie strefy. Gwint wewnętrzny G 3/4" umożliwia montaż w typowych instalacjach z rurami miedzianymi lub stalowymi. Urządzenie spełnia wymagania LVD 2014/35/EU, EMC 2014/30/EU, RoHS3 2015/863/EU oraz PED 2014/68/EU art. 4.3.
