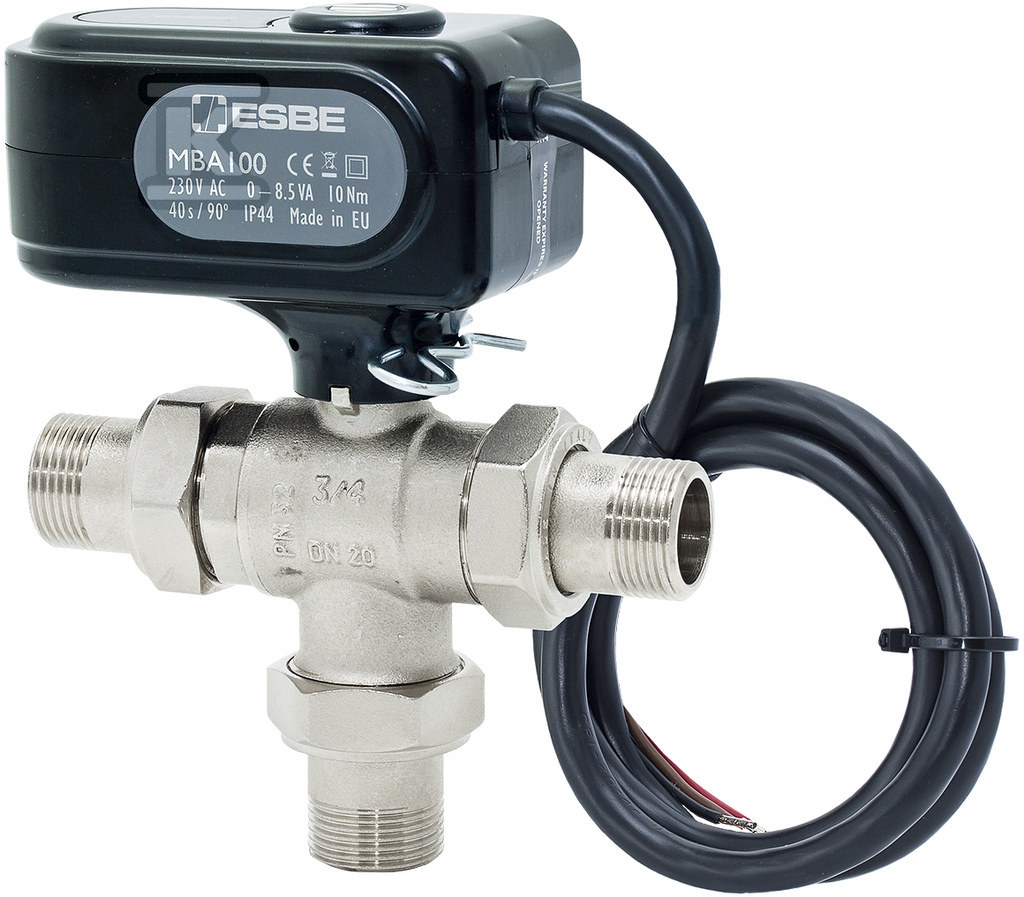

Zawór kulowy z napędem elektrycznym ESBE MBA132 G 1 cal MMM WA 230VAC 2-P 10NM 43102800

Trójdrożny zawór kulowy z napędem elektrycznym do regulacji obiegów grzewczych i chłodniczych

Zawór ESBE MBA132 DN 25 z gwintem G 1" i napędem 230 V AC przeznaczony jest do przełączania czynnika w instalacjach grzewczych i chłodniczych. Trzy przyłącza zewnętrzne G 1" z gwintem gazowym walcowym BSPP i złączkami umożliwiają szybkie połączenie z rurami bez konieczności demontażu całego zespołu. Napęd mocowany jest na korpusie za pomocą metalowego sworznia, co pozwala na bezpieczny, prosty i szybki montaż oraz demontaż siłownika bez spuszczania instalacji.

Budowa i materiały

Korpus zaworu wykonany jest z mosiądzu CW 617N niklowanego, podobnie jak końcówki korpusu, złącza i nakrętki. Kula z mosiądzu CW 617N chromowanego współpracuje z gniazdem z PTFE i podkładką z PTFE, a uszczelnienia trzpienia to HNBR, pierścień O-ring FPM oraz uszczelka z włókna odpornego na wysokie temperatury. Taka kombinacja zapewnia szczelność na pęcherzyki powietrza zgodnie z EN 12266-1, zarówno dla przecieku wewnętrznego klasy B, jak i zewnętrznego klasy A. Powierzchnia niklowana zwiększa odporność na korozję w wodzie grzewczej zgodnej z VDI 2035 oraz w mieszaninach woda-glikol do 50 % objętościowo, przy czym powyżej 20 % domieszki należy zweryfikować dane pompy.

Wymiary zespołu z adapterami to długość całkowita ok. 149 mm, wysokość przyłączy ok. 75,5 mm i głębokość ok. 73 mm. Długości połączeń wynoszą ok. 74,5 mm dla przyłączy 1 i 2 oraz ok. 38 mm dla przyłącza 3. Masa zaworu z napędem to ok. 1,46 kg.

Parametry pracy i sterowanie

Zawór pracuje w klasie ciśnienia PN 32, przy maksymalnym ciśnieniu roboczym 32 bar. Zakres temperatury medium to 0 ... 90 °C, a temperatura otoczenia 0 ... 50 °C. Współczynnik przepływu Kvs wynosi ok. 11,3 m3/h przy spadku ciśnienia 1 bar, co pozwala na sterowanie obiegami o mocy kilkudziesięciu kW przy typowej różnicy temperatur 10 °C.

Napęd 230 V AC ± 10 %, 50 Hz realizuje sterowanie 2-punktowe SPST w funkcji on/off. Czas obrotu o 90° to 40 s, a moment obrotowy siłownika to 10 Nm, przy czym moment potrzebny do pokonania ciśnienia znamionowego jest poniżej 4 Nm. Pobór mocy w pracy silnika to 3,5 W, a rezystor przeciwdziałający skraplaniu może pobierać do 5 W. W obudowie klasy IP44 i ochronie II znajduje się wbudowany przełącznik pomocniczy 6(1) A 230 V AC oraz kabel przyłączeniowy ok. 0,85 m. Rezystor przeciwkondensacyjny chroni elektronikę przed zawilgoceniem.

Zastosowanie i montaż

Urządzenie sprawdza się w systemach z pompami ciepła i instalacjach chłodniczych, gdzie wymagane jest przełączanie między ogrzewaniem a przygotowaniem ciepłej wody użytkowej. Trzy drogi pozwalają na konfigurację przełączającą w zależności od schematu instalacji. Gwinty ISO 228/1 i złączki ułatwiają montaż, a możliwość szybkiego odłączenia napędu od zaworu upraszcza serwis. Kompatybilność z wodą grzewczą i glikolem oraz szczelność potwierdzona normą EN 12266-1 czynią go rozwiązaniem do ciągłej pracy w obiegu zamkniętym.
