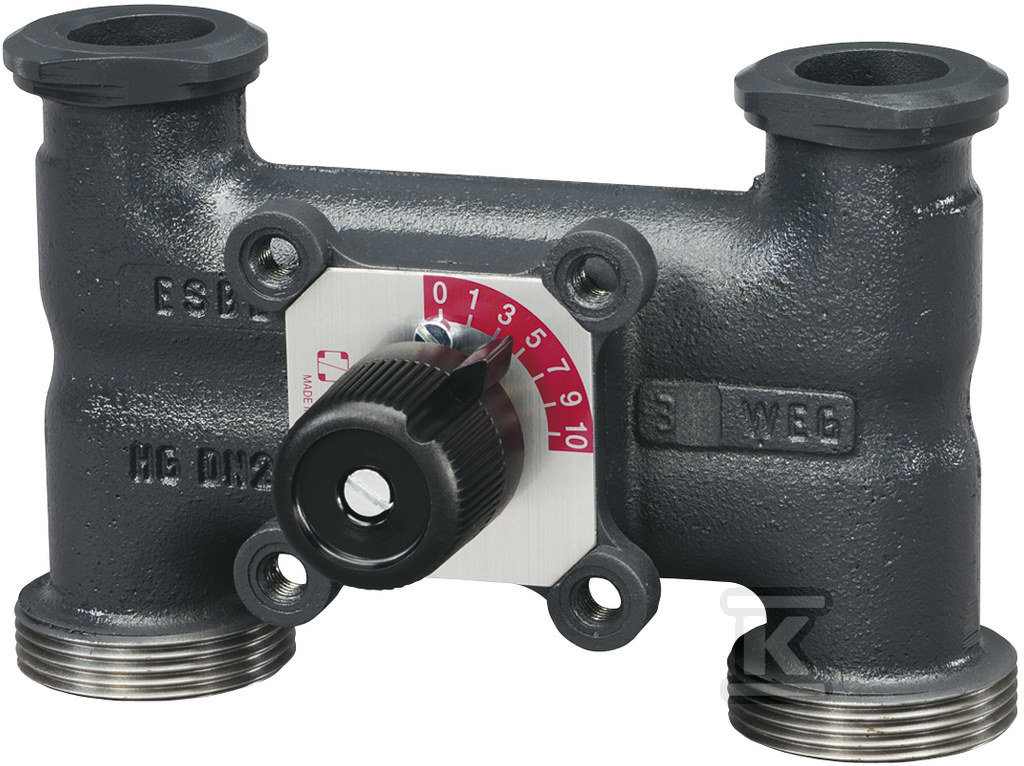

Zawór mieszający ESBE 3HG25-10 125 mm G1 1/2 BY-PASS 11351200

Trzydrogowy zawór mieszający z obejściem do instalacji grzewczych

Zawór 3-drogowy serii HG przeznaczony jest do regulacji mieszania i podwójnego mieszania w układach równoległych z przyłączem pompy. Wykonanie w konfiguracji H ułatwia podłączenie obwodów grzewczych do góry i zasilania kotłowego na dole, a wbudowane obejście z regulowanym przepływem pozwala na odprowadzenie części strumienia z powrotem do obiegu. Rozwiązanie jest kompaktowe, przeznaczone do montażu w miejscach o ograniczonej przestrzeni i współpracuje z siłownikami oraz sterownikami ESBE.

Budowa i materiały

Korpus wykonany jest z żeliwa EN-JL 1030 z powłoką zabezpieczającą, co zapewnia odporność na warunki pracy w instalacjach centralnego ogrzewania. Zawieradło ze stopu mosiężnego CW 614N pracuje w tulei z tworzywa, a uszczelnienia O-ring wykonane są z EPDM. Pokrywa z cynku zamyka mechanizm obrotowy. Połączenia gwintowe zewnętrzne G 11/2” ISO 228/1 przeznaczone są do dwuzłączek, a przyłącze pompy PF 11/2” umożliwia szybki montaż na króćcu pompy. Całość waży ok. 2,2 kg, a rozstaw osi wynosi 125 mm przy długości przyłącza 2 wynoszącej 110 mm i długości przyłączy 1 i 3 po 62,5 mm.

Parametry pracy i montaż

Zawór ma średnicę nominalną DN 25 i klasę ciśnienia PN 10. Wartość Kvs wynosi 10 m3/h przy spadku ciśnienia 1 bar, a charakterystyka przepływu jest liniowa. Obejście posiada własną wartość Kvs 10, co pozwala na stabilizację przepływu przy częściowym zamknięciu zaworu. Maksymalny dopuszczalny spadek ciśnienia różnicowego to 50 kPa, a w pozycji otwartej maksymalne ciśnienie różnicowe wynosi 0,5 bar. Nieszczelność nie przekracza 1 % wartości Kvs, a wymagany moment obrotowy to maksymalnie 5 Nm.

Zakres temperatur medium to od -10 °C do +110 °C. Dopuszczalne media to woda grzewcza zgodna z VDI 2035, mieszaniny woda-glikol do 50 % oraz woda-etanol do 28 %. Dzięki temu zawór nadaje się do standardowych instalacji grzewczych z radiatorami i ogrzewaniem podłogowym.

Zastosowanie i kompatybilność

Urządzenie służy do mieszania wody powrotnej z zasilającą oraz do podwójnego mieszania w układach równoległych. Konstrukcja z przyłączem kołnierzowym pompy upraszcza instalację w węzłach pompowych i rozdzielaczach. Zawór jest przystosowany do współpracy z siłownikami ESBE serii ARA600 i serii 90 oraz ze sterownikami serii CRx200, CRK210, CRD220, CRC210, CRB210, CRB220 i CRA210. Wymienne elementy, w tym uszczelnienia wału, pozwalają na serwis bez spuszczania instalacji po uprzednim odciążeniu ciśnienia.
