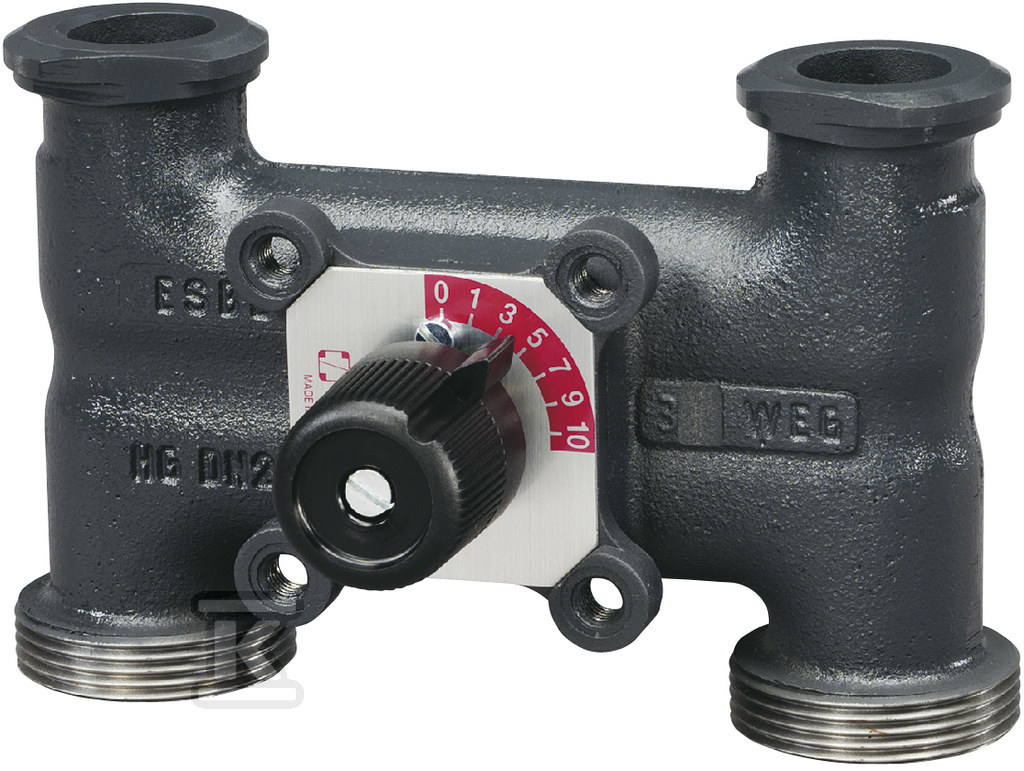

Zawór mieszający ESBE 4HG25-6,3 125 mm G1 1/2 11350200

Zawór 4-drogowy do mieszania i podwójnego mieszania w instalacjach grzewczych

Zawór 4-drogowy serii HG DN 25 z przyłączem G 11/2” przeznaczony jest do regulacji mieszania i podwójnego mieszania w układach równoległych, zwłaszcza tam gdzie liczy się kompaktowa budowa i łatwy montaż. Rozwiązanie w konfiguracji H umożliwia podłączenie obwodów grzewczych od góry i zasilania kotłowego od dołu, co upraszcza hydraulikę instalacji ogrzewania. Dzięki przyłączom zewnętrznym BSPP i długości połączeń 125 mm pasuje do standardowych rozstawów pompowych, a wysokość trzpienia 76 mm zapewnia wygodny dostęp do obsługi ręcznej i montażu siłownika.

Konstrukcja i materiały

Obudowa wykonana jest z żeliwa EN-JL 1030, co daje stabilność mechaniczną w instalacjach grzewczych i odporność na obciążenia termiczne. Powierzchnia zabezpieczona jest powłoką, a elementy wewnętrzne dobrane są do pracy z wodą grzewczą. Trzpień i suwak wykonano z mosiądzu CW 614N, tuleja jest z tworzywa sztucznego, pokrywa z cynku, a uszczelnienia to pierścienie O-ring z EPDM. Taki zestaw materiałów zapewnia szczelność przy temperaturach od -10 °C do +110 °C i kompatybilność z wodą grzewczą zgodną z VDI 2035 oraz mieszankami woda-glikol do 50 % i woda-etanol do 28 %. Masa zaworu to ok. 1,8 kg, a wszystkie cztery przyłącza to gwint zewnętrzny gazowy walcowy BSPP G 11/2”.

Parametry pracy i kompatybilność

Zawór pracuje w klasie ciśnienia PN 10, z maksymalnym spadkiem ciśnienia różnicowego 0,5 bar, czyli 50 kPa. Wartość Kvs wynosi 6,3 m3/h przy spadku 1 bar, co pozwala na dobór do obciążeń grzewczych w zakresie typowym dla pompowych obwodów mieszających. Maksymalny moment obrotowy to 5 Nm, a nieszczelność w pozycji zamkniętej nie przekracza 1,0 % przepływu nominalnego.

Układ współpracuje z siłownikami ESBE serii ARA600 i serii 90 oraz sterownikami serii CRx200, co daje pełną integrację z automatyką regulacji temperatury. Połączenia typu union ułatwiają montaż i serwis bez demontażu całej armatury.

Montaż i zastosowanie

Zastosowanie w instalacjach ogrzewania podłogowego i grzejnikowego, w układach równoległych wymagających mieszania lub podwójnego mieszania. Cztery przyłącza zewnętrzne G 11/2” z długością 125 mm pozwalają na szybkie połączenie z armaturą pompową i rurami instalacji. Kompaktowe wymiary i konfiguracja H ograniczają zapotrzebowanie na miejsce, a wymienialne elementy robocze ułatwiają utrzymanie sprawności w długim okresie eksploatacji.
