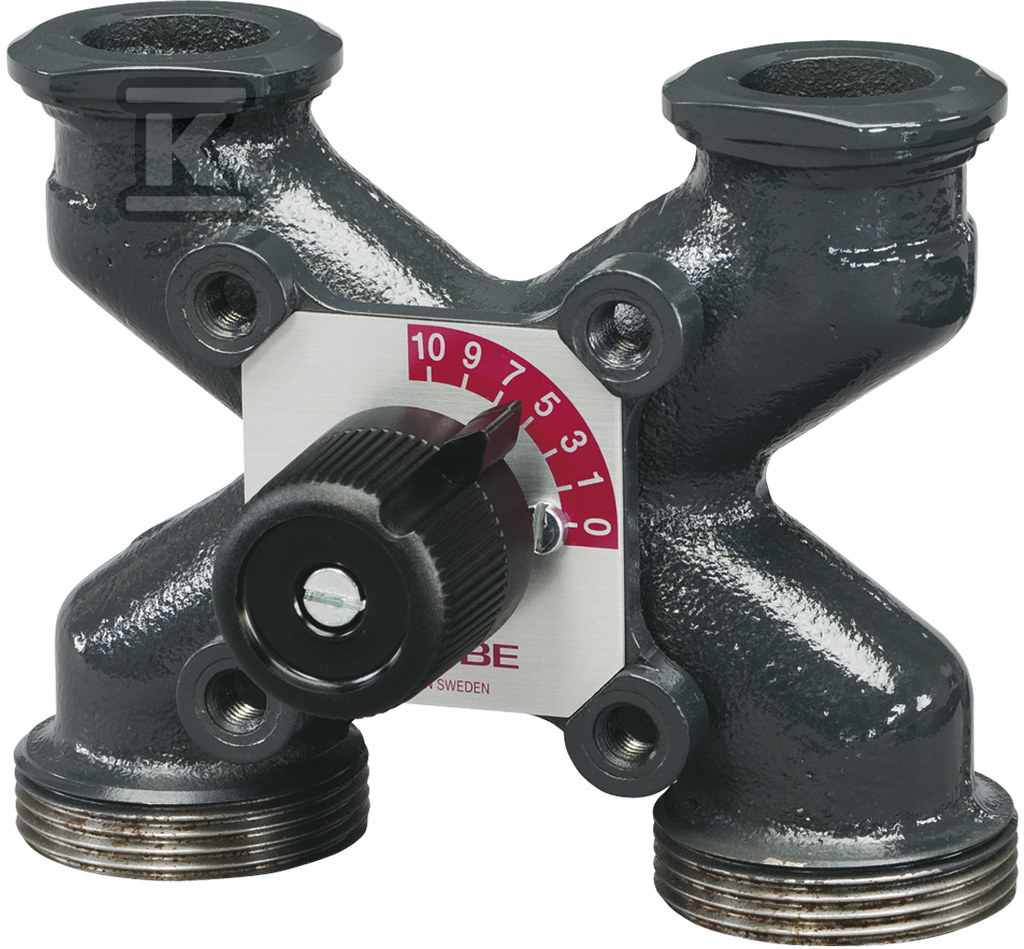

Zawór mieszający ESBE 4HG25-8 90 mm G 1 1/2 11350100

Czterodrogowy zawór mieszający do instalacji grzewczych z przyłączem pompy

Zawór regulacyjny serii HG przeznaczony jest do mieszania i podwójnego mieszania w układach równoległych z przyłączem kołnierzowym pompy. W rozmiarze DN 25 z gwintem zewnętrznym G 11/2” BSPP umożliwia szybkie połączenie z obiegami grzewczymi bez konieczności stosowania dodatkowych przejściówek. Konstrukcja czterodrogowa pozwala na jednoczesne sterowanie dwoma strumieniami czynnika.

Budowa i materiały

Korpus wykonano z żeliwa EN-JL 1030, co zapewnia odporność na temperatury robocze do +110 °C i stabilność mechaniczną przy ciśnieniu nominalnym PN 10. Powierzchnia obudowy jest powlekana, co ogranicza korozję w środowisku instalacji grzewczych. Trzpień i suwak wykonano z mosiądzu CW 614N, a uszczelnienia O-ring z EPDM, co pozwala na pracę z wodą grzewczą zgodną z VDI 2035 oraz z mieszankami woda/glykol do 50 % i woda/etanol do 28 %. Tuleja prowadząca to tworzywo sztuczne, a pokrywa to cynk.

Wymiary przyłączy są ujednolicone. Długość każdego z czterech połączeń wynosi 90 mm, a wysokość trzpienia to 76 mm. Całkowita szerokość zabudowy to ok. 110 mm przy głębokości ok. 38 mm, a masa urządzenia to 1,5 kg. Gwinty zewnętrzne gazowe walcowe BSPP G 11/2” na wszystkich czterech portach pozwalają na montaż z rurami i armaturą z gwintem ISO 228/1.

Parametry pracy i kompatybilność

Zawór pracuje w zakresie temperatur czynnika od -10 °C do +110 °C. Maksymalne ciśnienie różnicowe przy 20 °C to 0,5 bar, co odpowiada dopuszczalnej różnicy ciśnienia 50 kPa. Współczynnik przepływu Kvs wynosi 8, co przy DN 25 zapewnia odpowiednią przepustowość dla typowych obiegów grzewczych. Maksymalny moment obrotowy wymagany do przestawienia to 5 Nm, co umożliwia zastosowanie standardowych siłowników ESBE bez przeciążania napędu.

Nieszczelność w pozycji zamkniętej jest ograniczona do max. 1,0 % nominalnego przepływu, co ogranicza niepożądane mieszanie się strumieni w spoczynku. Klasa ciśnienia PN 10 pozwala na zastosowanie w instalacjach niskotemperaturowych i średniotemperaturowych. Kompatybilność z mieszankami glikolowymi i etanolowymi do podanych stężeń sprawia, że zawór nadaje się do systemów z zabezpieczeniem przeciwzamarzaniowym.
