Zawór mieszający ESBE VRB243 20-4,0 CPF22 11661800

od 1 szt.611,45 zł
brutto / szt.
na zamówienie
Marka ESBE
Indeks Onninen:DAZ061
Indeks producenta:11661800
EAN:7330193038737
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość połączenia 1: 36 mm
Długość połączenia 2: 36 mm
Długość połączenia 3: 36 mm
Długość połączenia 4: 36 mm
Klasa ciśnienia urządzenia: PN 10
Maksymalne ciśnienie różnicowe przy 20°C: 1 bar
Materiał obudowy: Mosiądz
Połączenie 1: Pierścień zaciskowy
Połączenie 2: Pierścień zaciskowy
Połączenie 3: Pierścień zaciskowy
Połączenie 4: Pierścień zaciskowy
Rodzaj wyłożenia wewnętrznego: Inne
Średnica nominalna: DN 20
Trzpień przelotowy: Inne
Wysokość uchwytu/trzpienia: 50 mm
Zabezpieczenie powierzchni: Stan surowy

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,112 m / 0,097 m / 0,104 m / 0,537 kg / 0,001 m3
Kod celny:84818011

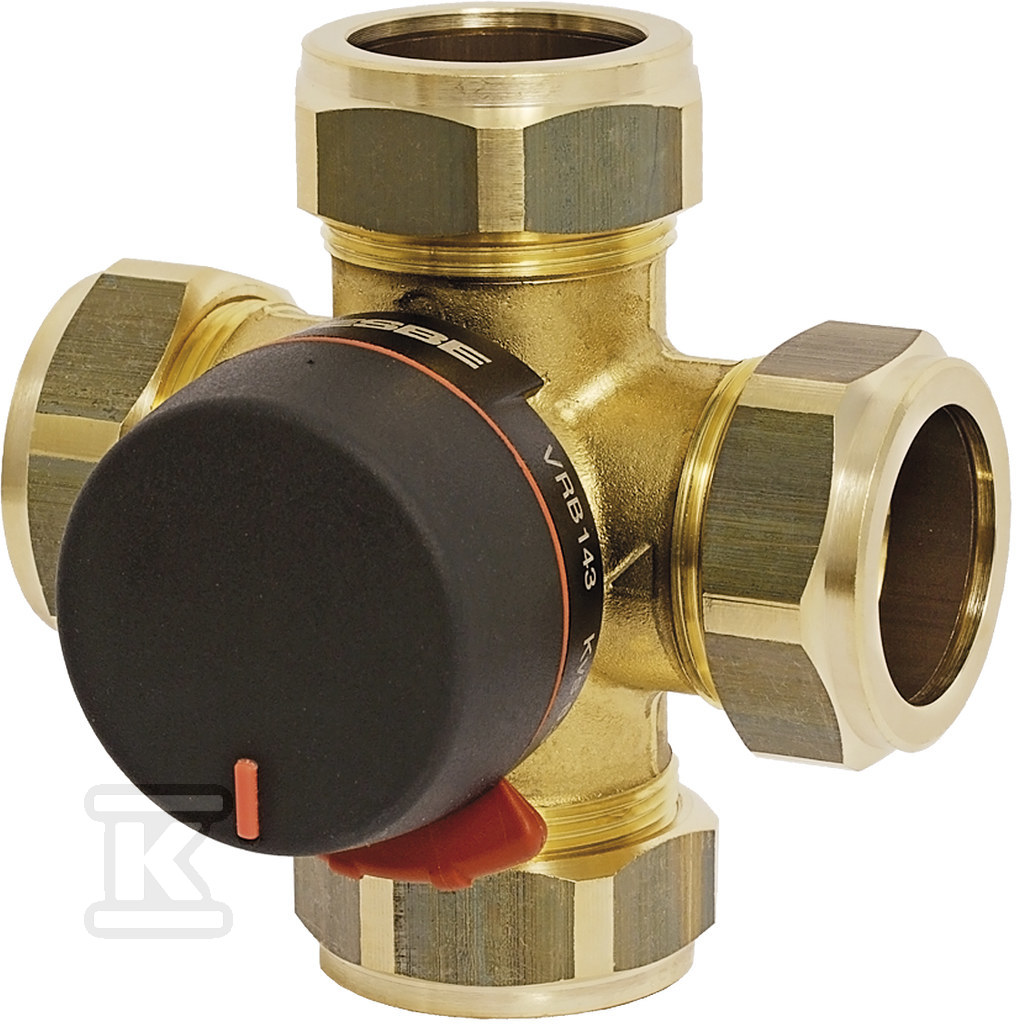

Zawór mieszający ESBE VRB243 20-4,0 CPF22 11661800

Czterodrogowy zawór mieszający do systemów biwalentnych z przyłączem zaciskowym CPF 22 mm

Zawór VRB243 z serii VRB240 to obrotowy, czterodrogowy zawór mieszający przeznaczony do instalacji grzewczych i chłodniczych zasilanych z dwóch źródeł ciepła. Rozwiązanie jest projektowane do pracy w układach biwalentnych, gdzie źródła ciepła mogą być połączone szeregowo lub równolegle, a kierunek przepływu czynnika jest odwrócony względem serii VRB140. Dzięki temu jeden zawór pozwala na przełączanie i mieszanie strumieni z dwóch obwodów.

Wykonanie w rozmiarze DN 20 i klasie ciśnienia PN 10 sprawia, że urządzenie pasuje do typowych instalacji domowych i usługowych. Przyłącza typu pierścień zaciskowy CPF zgodne z EN 1254-2 są przeznaczone do rur o średnicy zewnętrznej 22 mm i umożliwiają szybki montaż bez lutowania. Zawór współpracuje z siłownikami i sterownikami ESBE, co pozwala na pełną automatyzację mieszania i rozdzielania w zależności od sygnału sterującego.

Budowa i materiały

Korpus zaworu wykonany jest z mosiądzu odpornego na odcynkowanie DZR, co ogranicza korozję w instalacjach z wodą grzewczą i mieszaninami glikolowymi. Zawieradło to mosiądz odporny na ścieranie, a trzpień wraz z tuleją wykonano z kompozytu PPS. Uszczelnienia O-ring z EPDM zapewniają szczelność w całym zakresie temperatur roboczych. Powierzchnia pozostaje w stanie surowym, bez dodatkowego wykończenia.

Kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni. Długość każdego z czterech połączeń wynosi 36 mm, a wysokość uchwytu/trzpienia to 50 mm. Wymiary gabarytowe wynoszą A 36 mm, B 72 mm, C 32 mm, D 50 mm, E 18 mm x4. Masa zaworu to 0,40 kg. Konstrukcja obrotowa zapewnia niski moment napędowy i płynną regulację bez gwałtownych zmian przepływu.

Parametry pracy i kompatybilność mediów

Zawór pracuje przy ciśnieniu roboczym 1 MPa i maksymalnym ciśnieniu statycznym PN 10. Maksymalne ciśnienie różnicowe przy mieszaniu to 100 kPa, co odpowiada 1 bar, a przy rozdzielaniu 200 kPa. Ciśnienie zamknięcia wynosi 200 kPa. Moment obrotowy przy ciśnieniu znamionowym jest poniżej 5 Nm, dzięki czemu napęd nie wymaga dużej mocy. Przeciek w procentach przepływu jest poniżej 0,5 % przy ciśnieniu różnicowym 50 kPa.

Zakres temperatur medium obejmuje od -10 °C do +110 °C w pracy ciągłej, z możliwością chwilowego wzrostu do +130 °C. Współczynnik przepływu Kvs wynosi 4 m3/h przy spadku ciśnienia 1 bar. Regulacyjność Kv/Kv min dla połączenia A-AB to 100, co daje szeroki zakres stabilnej regulacji.

Zawór jest przeznaczony dla wody grzewczej zgodnej z VDI 2035 oraz mieszanin wodno-glikolowych do maksymalnie 50 % i wodno-etanolowych do maksymalnie 28 %. Taki zakres mediów pozwala na zastosowanie w instalacjach z zabezpieczeniem przeciwzamarzaniowym i w układach chłodniczych.

Montaż i zastosowanie w praktyce

Cztery przyłącza pierścieniowe CPF umożliwiają elastyczne podłączenie dwóch źródeł ciepła i dwóch odbiorów.

Montaż z dostarczonym pierścieniem zaciskowym upraszcza prace instalacyjne i ogranicza ryzyko nieszczelności. Niskie opory przepływu i mały moment napędowy ułatwiają integrację z siłownikami ESBE. Dzięki materiałom odpornym na odcynkowanie i ścieranie zawór zachowuje parametry szczelności i regulacji przez długi okres eksploatacji w wodzie grzewczej i mieszaninach glikolowych.

Zastosowanie w systemach grzewczych i chłodniczych, możliwość pracy w układach szeregowych i równoległych oraz kompatybilność z automatyką ESBE czynią VRB243 praktycznym elementem sterowania temperaturą w instalacjach biwalentnych.
