Zawór mieszający ESBE VRG138 20-6,3 3xRN1 11604100

Kompaktowy zawór mieszający 3-drogowy do instalacji grzewczych i chłodniczych

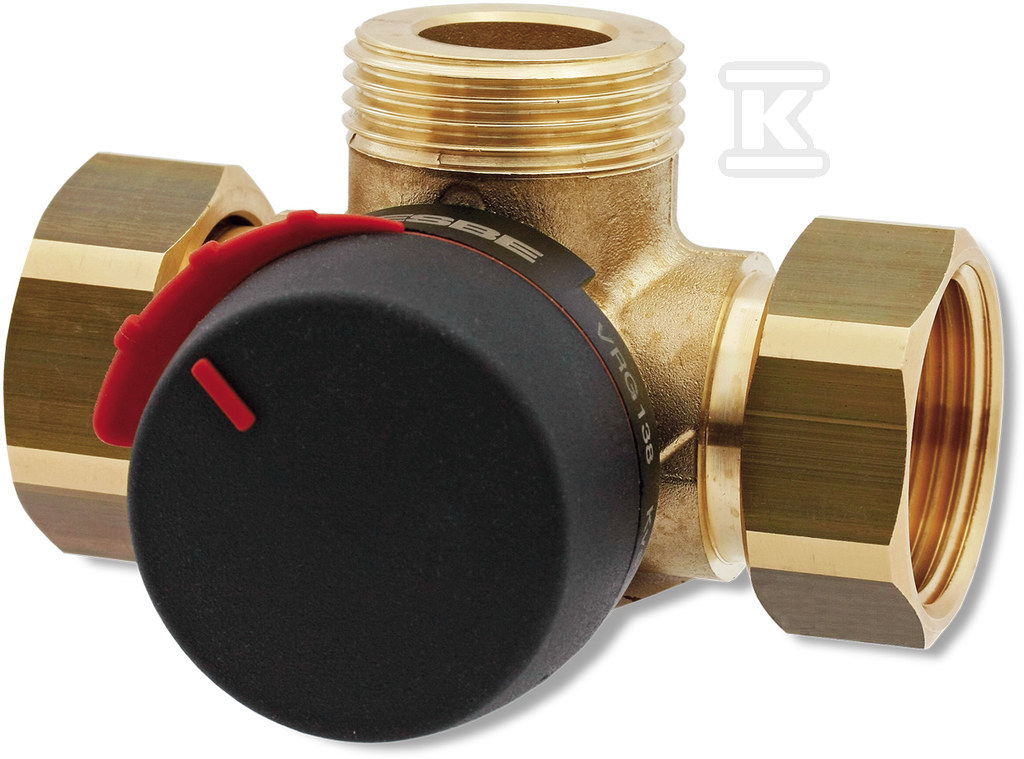

Obrotowy zawór mieszający ESBE VRG138 20-6,3 3xRN1 z serii VRG130 to kompaktowe rozwiązanie do mieszania i rozdzielania czynnika w instalacjach grzewczych, chłodniczych oraz ciepłej wody użytkowej. Wykonany z mosiądzu odpornego na odcynkowanie DZR, w klasie ciśnienia PN 10, z nominalną średnicą DN 20 i wartością Kvs 6,3, zapewnia liniową charakterystykę przepływu i bardzo niski przeciek. Trzy przyłącza z nakrętką obrotową RN 1" ułatwiają montaż na rurach z gwintem zewnętrznym, a wymiary zabudowy 36 mm x 72 mm x 32 mm x 50 mm x 36 mm pozwalają na pracę w ograniczonej przestrzeni. Masa 0,59 kg i surowa powierzchnia obudowy to typowe cechy wykonania przemysłowego.

Zawór pracuje ręcznie dzięki pokrętłu z materiału antypoślizgowego i ogranicznikom skoku 90°, co daje wyraźny punkt końcowy regulacji. Konstrukcja umożliwia bezpośrednie połączenie z siłownikami ESBE ARA600 za pomocą specjalnego sprzęgła, co pozwala na precyzyjną automatyzację bez utraty czułości nastawy. Dzięki temu ten sam korpus sprawdza się zarówno w ręcznej regulacji, jak i w układach sterowanych.

Zastosowanie i automatyzacja

VRG138 przeznaczony jest do mieszania w układach cyrkulacyjnych oraz do rozdzielania przepływu w instalacjach grzewczych i chłodniczych. Liniowa charakterystyka przepływu ułatwia przewidywalną regulację temperatury zasilania, a nieszczelność w odniesieniu do wartości Kvs na poziomie 0,05 % ogranicza niepożądane mieszanie się strumieni w pozycji zamkniętej. W trybie rozdzielania przeciek jest jeszcze niższy, poniżej 0,02 % przy ciśnieniu różnicowym 100 kPa.

Automatyzacja odbywa się poprzez nakładkę siłownika ESBE ARA600. Sprzęgło między zaworem a siłownikiem zapewnia dokładną transmisję ruchu i powtarzalność nastawy. Moment obrotowy przy ciśnieniu znamionowym dla DN 15-32 jest poniżej 3 Nm, co pozwala na zastosowanie kompaktowych napędów elektrycznych bez konieczności stosowania dodatkowych przekładni.

Budowa i materiały

Korpus wykonany jest z mosiądzu, gatunek mosiądz odporny na odcynkowanie DZR, co zwiększa odporność na korozję w instalacjach z wodą i mieszankami glikolowymi. Zwieradło z mosiądzu odpornego na ścieranie, trzpień i tuleja z kompozytu PPS oraz pierścienie O-ring z EPDM tworzą zestaw odporny na typowe media instalacyjne. Powierzchnia w stanie surowym nie wymaga dodatkowej obróbki przed montażem.

Połączenia 1 i 3 mają długość 18 mm, połączenie 2 ma długość 72 mm, a wszystkie trzy wyposażone są w złączkę. Przyłącza RN 1" zgodne z praktyką śrubunkową pozwalają na szybki montaż bez spawania. Wymiary montażowe A 36 mm, B 72 mm, C 32 mm, D 50 mm, E 36 mm ułatwiają weryfikację miejsca zabudowy przed instalacją.

Warunki pracy i montaż

Zawór pracuje w zakresie temperatur medium od -10 °C do 110 °C w sposób ciągły, z krótkotrwałym dopuszczalnym wzrostem do 130 °C. Maksymalne ciśnienie statyczne to PN 10, a maksymalne ciśnienie różnicowe w pozycji otwartej wynosi 1 bar w trybie mieszania. W trybie rozdzielania dopuszczalne ciśnienie różnicowe to 200 kPa, a ciśnienie zamknięcia 200 kPa.

Przeznaczony jest do wody zgodnej z VDI2035 oraz mieszanek woda-glikol do 50 % i woda-etanol do 28 %. Wartość Kvs dla obejścia również wynosi 6,3, co zapewnia symetryczne warunki przepływu w obu kierunkach pracy. Regulacyjność Kv/Kvmin A-AB wynosi 100, co przekłada się na szeroki zakres płynnej regulacji bez skoków hydraulicznych.
