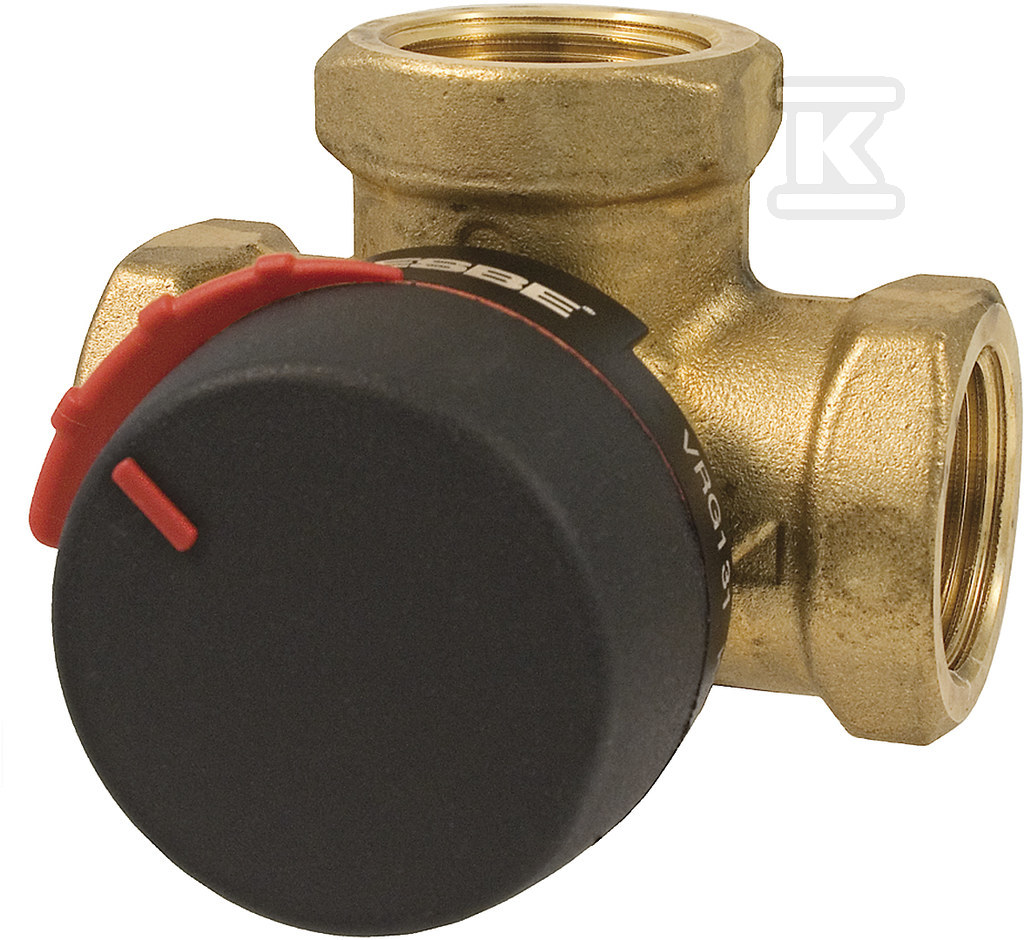

Zawór mieszający ESBE VRG331 20-13 RP 3/4 11700100

Trójdrożny zawór obrotowy do mieszania i rozdzielania z liniową charakterystyką

Kompaktowy zawór obrotowy 3-drogowy przeznaczony do mieszania i rozdzielania czynnika w instalacjach o dużych przepływach. Wykonanie DN 20 z wewnętrznym gwintem Rp 3/4" zapewnia Kvs 13 na drodze głównej i Kvs 8 na obejściu, co przy liniowej charakterystyce przepływu daje przewidywalną regulację. Nieszczelność wewnętrzna poniżej 0,05 % wartości przepływu ogranicza niekontrolowane mieszanie w pozycji zamkniętej, a klasa ciśnienia PN 10 pozwala na pracę w typowych obiegach grzewczych i chłodniczych.

Budowa i materiały

Korpus wykonany jest z mosiądzu odpornego na odcynkowanie DZR, co zwiększa trwałość w wodzie grzewczej i mieszankach glikolowych. Zawieradło to mosiądz odporny na ścieranie, trzpień i tuleja wykonane są z kompozytu PPS, a uszczelnienia O-ring z EPDM. Powierzchnia pozostaje w stanie surowym. Przyłącza gwintowane wewnętrznie zgodne z EN 10226-1, bez złączek. Wymiary montażowe to 36 mm szerokości, 72 mm długości przyłącza 2, 32 mm i 50 mm pozostałych wymiarów zabudowy, przy masie około 0,43 kg. Długości połączeń wynoszą 18 mm dla przyłączy 1 i 3 oraz 72 mm dla przyłącza 2, co ułatwia dopasowanie w ciasnych rozdzielniach.

Parametry pracy i bezpieczeństwo

Zawór pracuje przy ciśnieniu roboczym 1 MPa w klasie PN 10. Maksymalny spadek ciśnienia różnicowego w pozycji otwartej wynosi 1 bar przy mieszaniu, 2 bar przy rozdzielaniu, a ciśnienie zamknięcia to 200 kPa. Moment obrotowy przy ciśnieniu znamionowym dla DN 20-32 jest poniżej 3 Nm, co umożliwia współpracę z niewielkimi siłownikami. Zakres temperatur medium to od -10 °C do +110 °C w sposób ciągły i do +130 °C chwilowo. Dopuszczalne media to woda grzewcza zgodna z VDI 2035 oraz mieszaniny wodno-glikolowe do 50 % i wodno-etanolowe do 28 %. Regulacyjność Kv/Kvmin A-AB wynosi 100, a charakterystyka przepływu jest liniowa.

Zastosowanie i montaż

Rozwiązanie sprawdza się w instalacjach grzewczych i chłodniczych wymagających dużych przepływów, takich jak obiegi pomp ciepła z zasobnikiem ciepłej wody użytkowej, systemy buforowe i układy mieszające. Niska wewnętrzna nieszczelność i stabilna charakterystyka pozwalają na precyzyjne utrzymanie temperatury zasilania. Zawór współpracuje z siłownikami i sterownikami ESBE, a kompaktowa budowa oraz gwint wewnętrzny Rp 3/4" ułatwiają montaż w rozdzielniach i szafach technicznych bez konieczności dodatkowych przejściówek.
